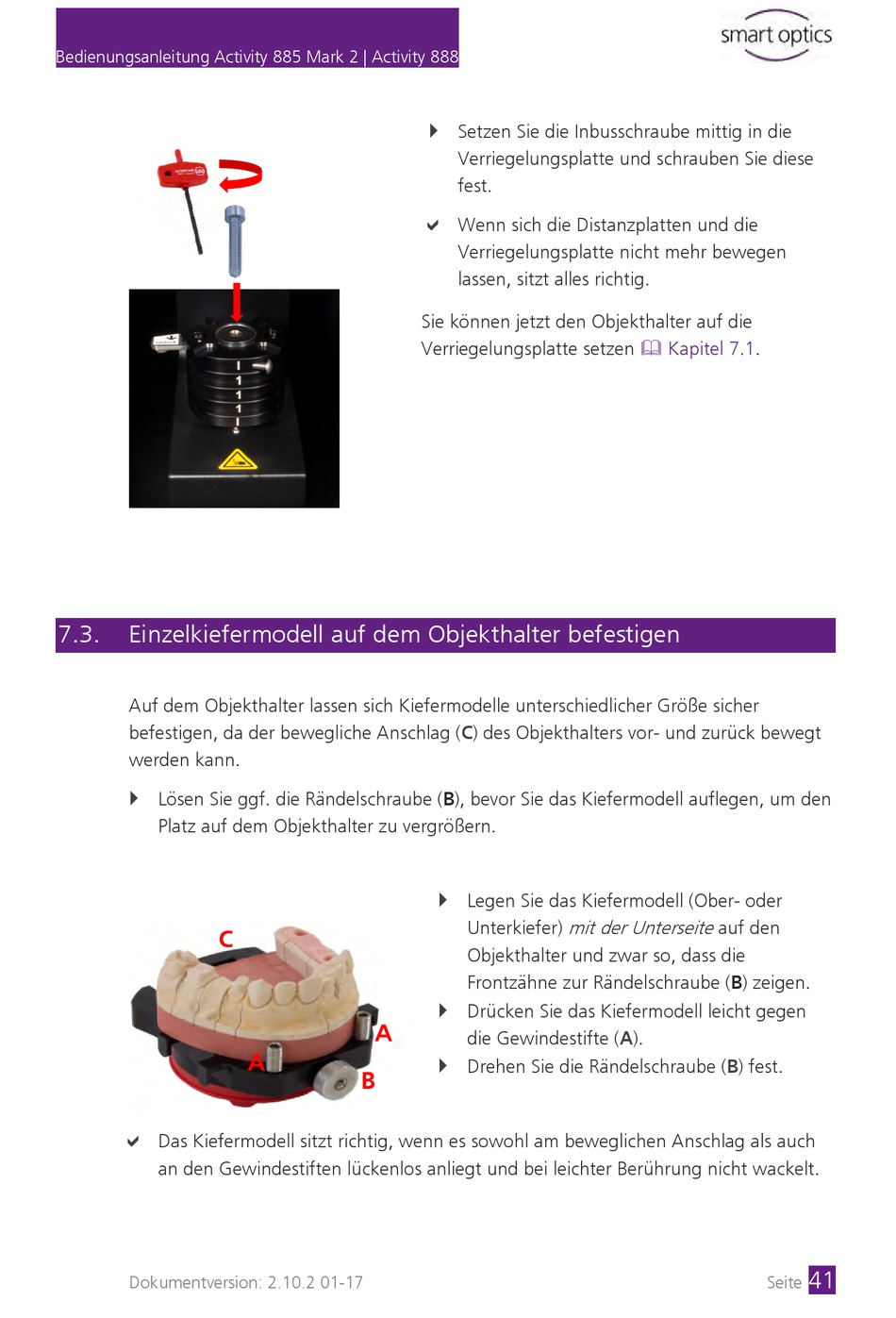

Bedienungsanleitung Activity 885 Mark 2 | Activity 888
7.3.

Einzelkiefermodell auf dem Objekthalter befestigen

Auf dem Objekthalter lassen sich Kiefermodelle unterschiedlicher Größe sicher
befestigen, da der bewegliche Anschlag (C) des Objekthalters vor- und zurück bewegt
werden kann.
Lösen Sie ggf. die Rändelschraube (B), bevor Sie das Kiefermodell auflegen, um den
Platz auf dem Objekthalter zu vergrößern.
C
Das Kiefermodell sitzt richtig, wenn es sowohl am beweglichen Anschlag als auch
an den Gewindestiften lückenlos anliegt und bei leichter Berührung nicht wackelt.
Dokumentversion: 2.10.2 01-17
A
A
B
Setzen Sie die Inbusschraube mittig in die
Verriegelungsplatte und schrauben Sie diese
fest.
Wenn sich die Distanzplatten und die
Verriegelungsplatte nicht mehr bewegen
lassen, sitzt alles richtig.
Sie können jetzt den Objekthalter auf die
Verriegelungsplatte setzen
Legen Sie das Kiefermodell (Ober- oder
mit der Unterseite
Unterkiefer)
Objekthalter und zwar so, dass die
Frontzähne zur Rändelschraube (B) zeigen.
Drücken Sie das Kiefermodell leicht gegen
die Gewindestifte (A).
Drehen Sie die Rändelschraube (B) fest.
 Kapitel
7.1.
auf den
41
Seite
