Bedienungsanleitung Activity 885 Mark 2 | Activity 888
Wenn eine Fehlermeldung anstelle der Erfolgsmeldung erscheint, gehen Sie
folgendermaßen vor:
Wiederholen Sie die Kalibration der Achsen.
Erscheint weiterhin eine Fehlermeldung, schalten Sie den Scanner am Netzschalter
aus und nach kurzer Wartezeit wieder ein.
Schließen Sie die Software und starten Sie diese erneut.
Wiederholen Sie die Kalibration der Achsen.
HINWEIS
Wenn trotz dieser Maßnahmen eine Fehlermeldung erscheint, wenden Sie
sich an Ihren Fachhändler.
13.2. 3D-Sensor kalibrieren
Mithilfe der Software können Sie den 3D-Sensor des Scanners kalibrieren. Um eine
einwandfreie 3D-Kalibration zu gewährleisten, führen Sie die folgenden Arbeitsschritte
alle vier Wochen aus, insbesondere jedoch nach der Ersteinrichtung, nach einer
Neuinstallation der Activity-Software und nach einem Transport des Scanners.
Für die 3D-Kalibration benötigen Sie ein Kalibrationsmodell. Ein Kalibrationsmodell ist
im Lieferumfang enthalten. Jedes Kalibrationsmodell wird industriell vermessen und mit
diesen Messwerten ausgezeichnet.

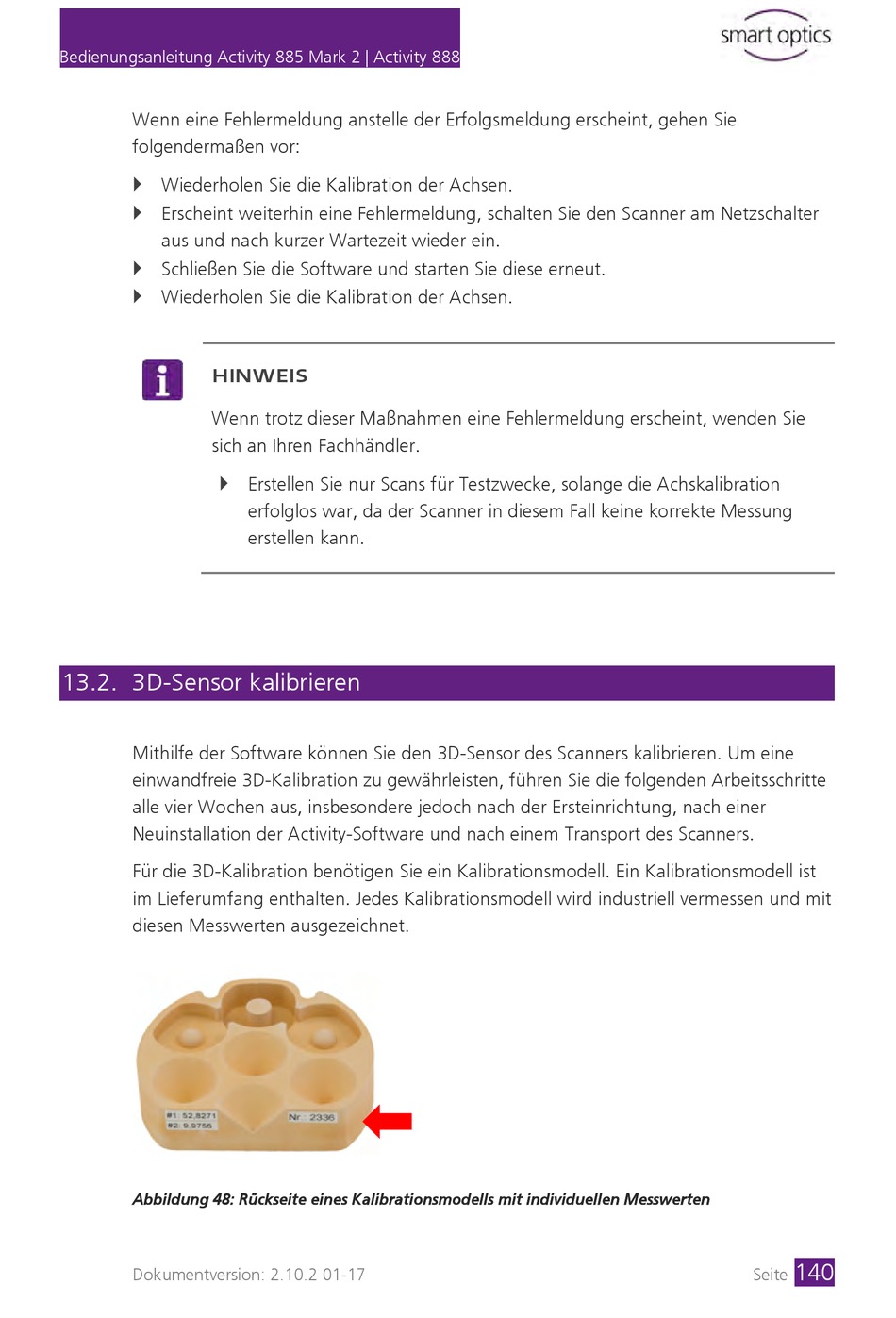

Abbildung 48: Rückseite eines Kalibrationsmodells mit individuellen Messwerten
Dokumentversion: 2.10.2 01-17
Erstellen Sie nur Scans für Testzwecke, solange die Achskalibration
erfolglos war, da der Scanner in diesem Fall keine korrekte Messung
erstellen kann.
