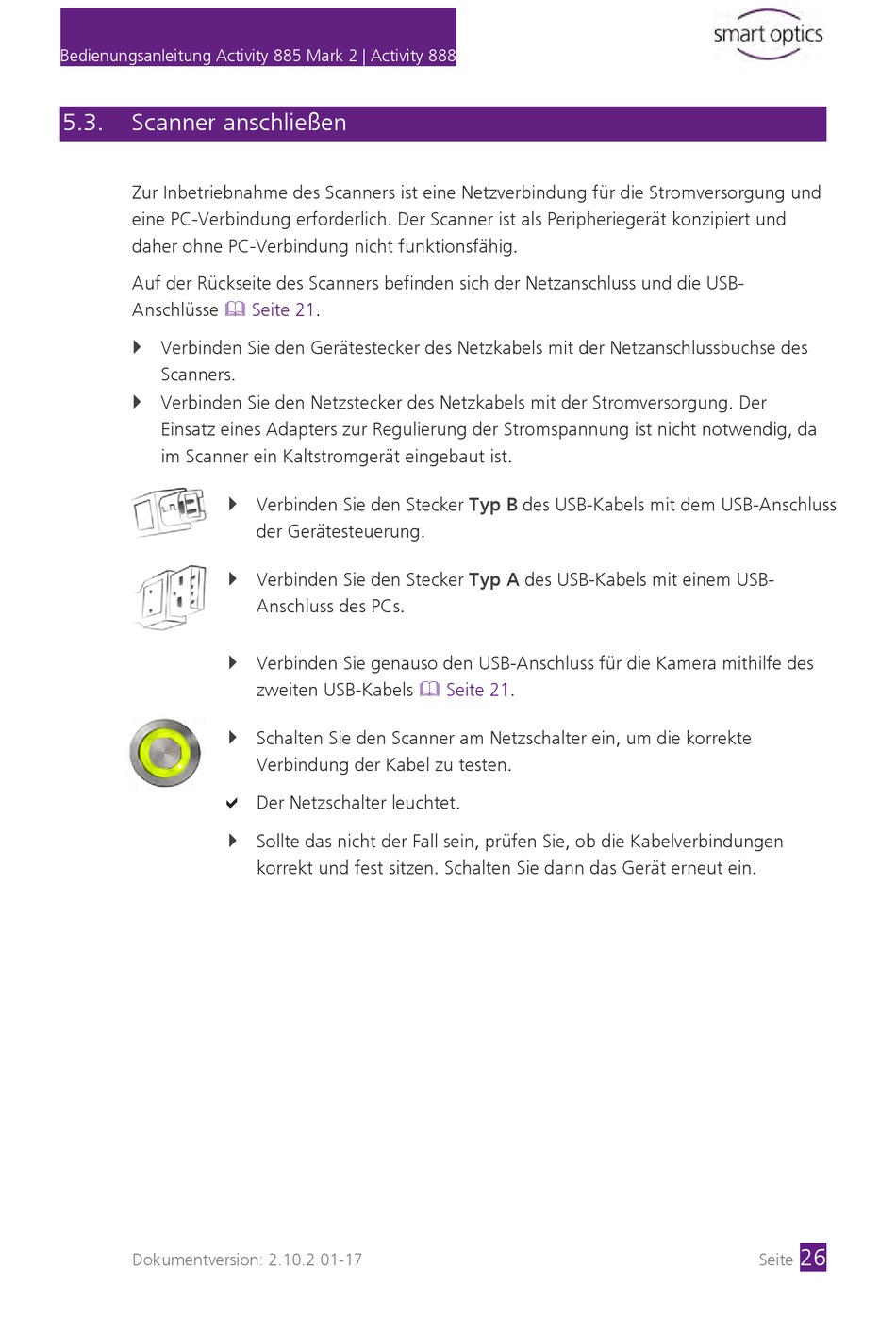

Bedienungsanleitung Activity 885 Mark 2 | Activity 888
5.3.
Scanner anschließen
Zur Inbetriebnahme des Scanners ist eine Netzverbindung für die Stromversorgung und
eine PC-Verbindung erforderlich. Der Scanner ist als Peripheriegerät konzipiert und
daher ohne PC-Verbindung nicht funktionsfähig.
Auf der Rückseite des Scanners befinden sich der Netzanschluss und die USB-
Anschlüsse
Seite
Verbinden Sie den Gerätestecker des Netzkabels mit der Netzanschlussbuchse des
Scanners.
Verbinden Sie den Netzstecker des Netzkabels mit der Stromversorgung. Der
Einsatz eines Adapters zur Regulierung der Stromspannung ist nicht notwendig, da
im Scanner ein Kaltstromgerät eingebaut ist.
Dokumentversion: 2.10.2 01-17
21.
Verbinden Sie den Stecker
der Gerätesteuerung.
Verbinden Sie den Stecker
Anschluss des PCs.
Verbinden Sie genauso den USB-Anschluss für die Kamera mithilfe des
zweiten USB-Kabels
Seite
Schalten Sie den Scanner am Netzschalter ein, um die korrekte
Verbindung der Kabel zu testen.
Der Netzschalter leuchtet.
Sollte das nicht der Fall sein, prüfen Sie, ob die Kabelverbindungen
korrekt und fest sitzen. Schalten Sie dann das Gerät erneut ein.
Typ B
des USB-Kabels mit dem USB-Anschluss
Typ A
des USB-Kabels mit einem USB-
21.
26
