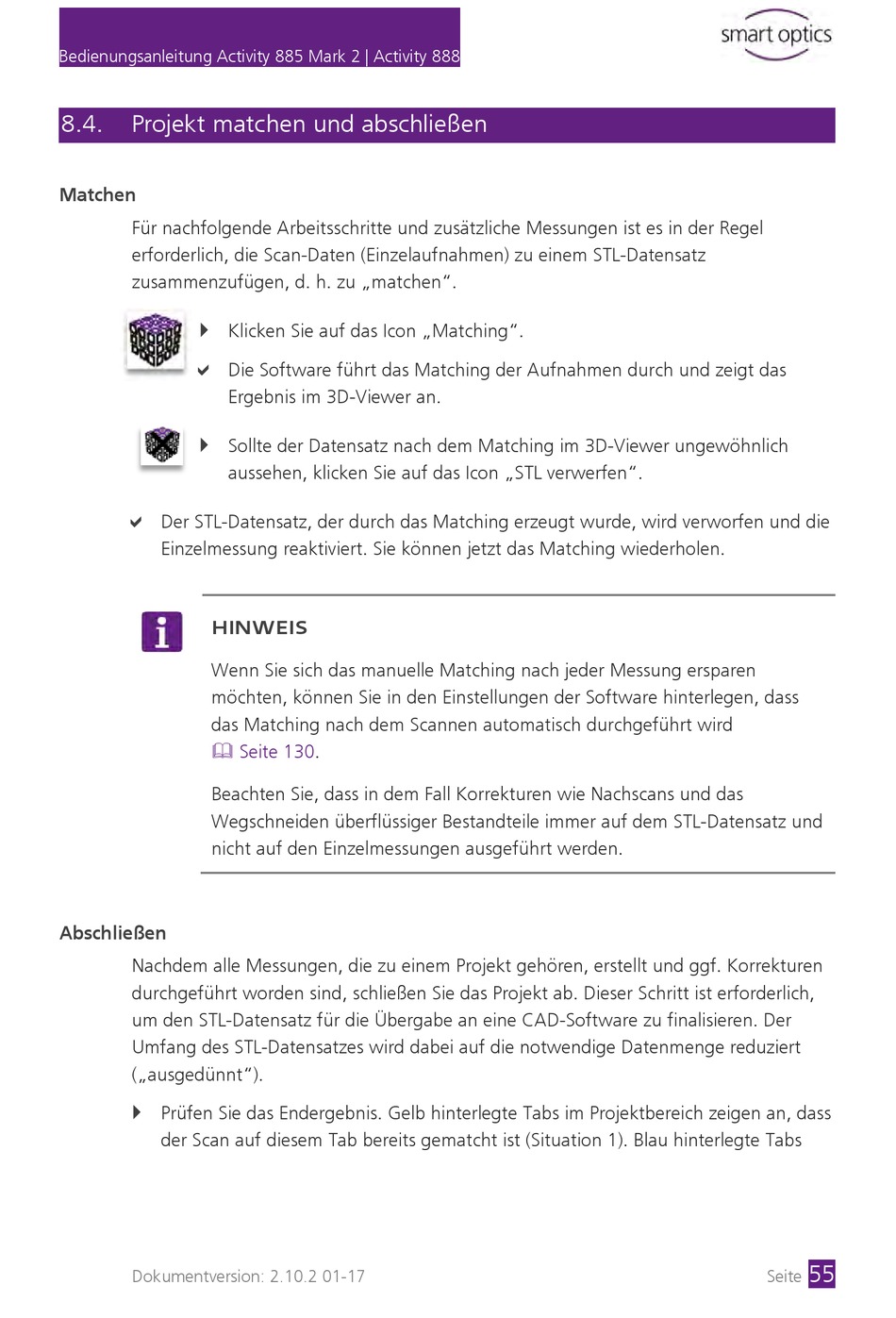

Bedienungsanleitung Activity 885 Mark 2 | Activity 888
8.4.
Projekt matchen und abschließen
Matchen
Für nachfolgende Arbeitsschritte und zusätzliche Messungen ist es in der Regel
erforderlich, die Scan-Daten (Einzelaufnahmen) zu einem STL-Datensatz
zusammenzufügen, d. h. zu „matchen".
Klicken Sie auf das Icon „Matching".
Die Software führt das Matching der Aufnahmen durch und zeigt das
Ergebnis im 3D-Viewer an.
Sollte der Datensatz nach dem Matching im 3D-Viewer ungewöhnlich
aussehen, klicken Sie auf das Icon „STL verwerfen".
Der STL-Datensatz, der durch das Matching erzeugt wurde, wird verworfen und die
Einzelmessung reaktiviert. Sie können jetzt das Matching wiederholen.
HINWEIS
Wenn Sie sich das manuelle Matching nach jeder Messung ersparen
möchten, können Sie in den Einstellungen der Software hinterlegen, dass
das Matching nach dem Scannen automatisch durchgeführt wird
Seite
Beachten Sie, dass in dem Fall Korrekturen wie Nachscans und das
Wegschneiden überflüssiger Bestandteile immer auf dem STL-Datensatz und
nicht auf den Einzelmessungen ausgeführt werden.
Abschließen
Nachdem alle Messungen, die zu einem Projekt gehören, erstellt und ggf. Korrekturen
durchgeführt worden sind, schließen Sie das Projekt ab. Dieser Schritt ist erforderlich,
um den STL-Datensatz für die Übergabe an eine CAD-Software zu finalisieren. Der
Umfang des STL-Datensatzes wird dabei auf die notwendige Datenmenge reduziert
(„ausgedünnt").
Prüfen Sie das Endergebnis. Gelb hinterlegte Tabs im Projektbereich zeigen an, dass
der Scan auf diesem Tab bereits gematcht ist (Situation 1). Blau hinterlegte Tabs
Dokumentversion: 2.10.2 01-17
130.
55
