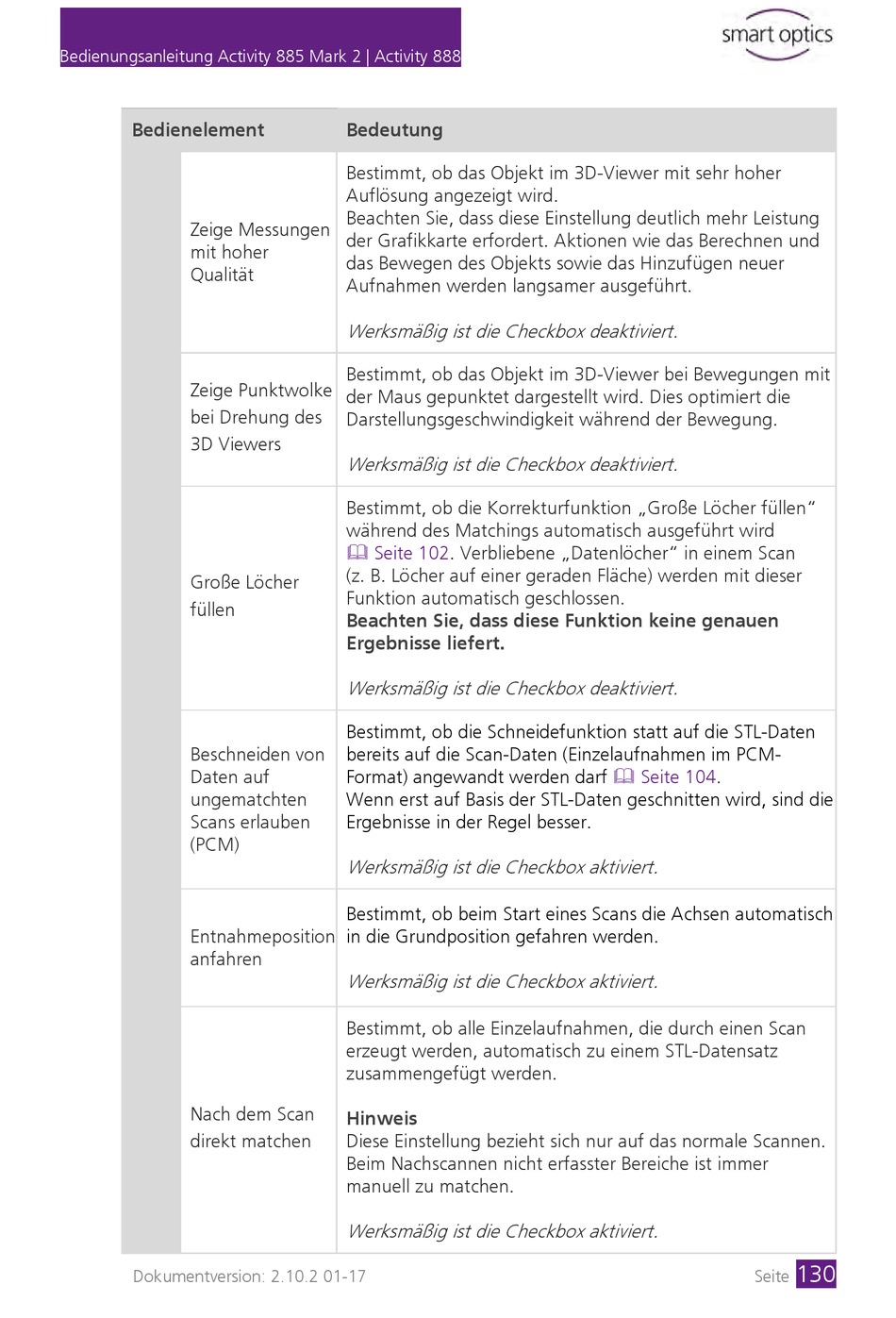

Bedienungsanleitung Activity 885 Mark 2 | Activity 888
Bedienelement
Zeige Messungen
mit hoher
Qualität
Zeige Punktwolke
bei Drehung des
3D Viewers
Große Löcher
füllen
Beschneiden von
Daten auf
ungematchten
Scans erlauben
(PCM)
Entnahmeposition
anfahren
Nach dem Scan
direkt matchen
Dokumentversion: 2.10.2 01-17
Bedeutung
Bestimmt, ob das Objekt im 3D-Viewer mit sehr hoher
Auflösung angezeigt wird.
Beachten Sie, dass diese Einstellung deutlich mehr Leistung
der Grafikkarte erfordert. Aktionen wie das Berechnen und
das Bewegen des Objekts sowie das Hinzufügen neuer
Aufnahmen werden langsamer ausgeführt.
Werksmäßig ist die Checkbox deaktiviert.
Bestimmt, ob das Objekt im 3D-Viewer bei Bewegungen mit
der Maus gepunktet dargestellt wird. Dies optimiert die
Darstellungsgeschwindigkeit während der Bewegung.
Werksmäßig ist die Checkbox deaktiviert.
Bestimmt, ob die Korrekturfunktion „Große Löcher füllen"
während des Matchings automatisch ausgeführt wird
Seite
102. Verbliebene „Datenlöcher" in einem Scan
(z. B. Löcher auf einer geraden Fläche) werden mit dieser
Funktion automatisch geschlossen.
Beachten Sie, dass diese Funktion keine genauen
Ergebnisse liefert.
Werksmäßig ist die Checkbox deaktiviert.
Bestimmt, ob die Schneidefunktion statt auf die STL-Daten
bereits auf die Scan-Daten (Einzelaufnahmen im PCM-
Format) angewandt werden darf
Wenn erst auf Basis der STL-Daten geschnitten wird, sind die
Ergebnisse in der Regel besser.
Werksmäßig ist die Checkbox aktiviert.
Bestimmt, ob beim Start eines Scans die Achsen automatisch
in die Grundposition gefahren werden.
Werksmäßig ist die Checkbox aktiviert.
Bestimmt, ob alle Einzelaufnahmen, die durch einen Scan
erzeugt werden, automatisch zu einem STL-Datensatz
zusammengefügt werden.
Hinweis
Diese Einstellung bezieht sich nur auf das normale Scannen.
Beim Nachscannen nicht erfasster Bereiche ist immer
manuell zu matchen.
Werksmäßig ist die Checkbox aktiviert.
Seite
104.
Seite
130
