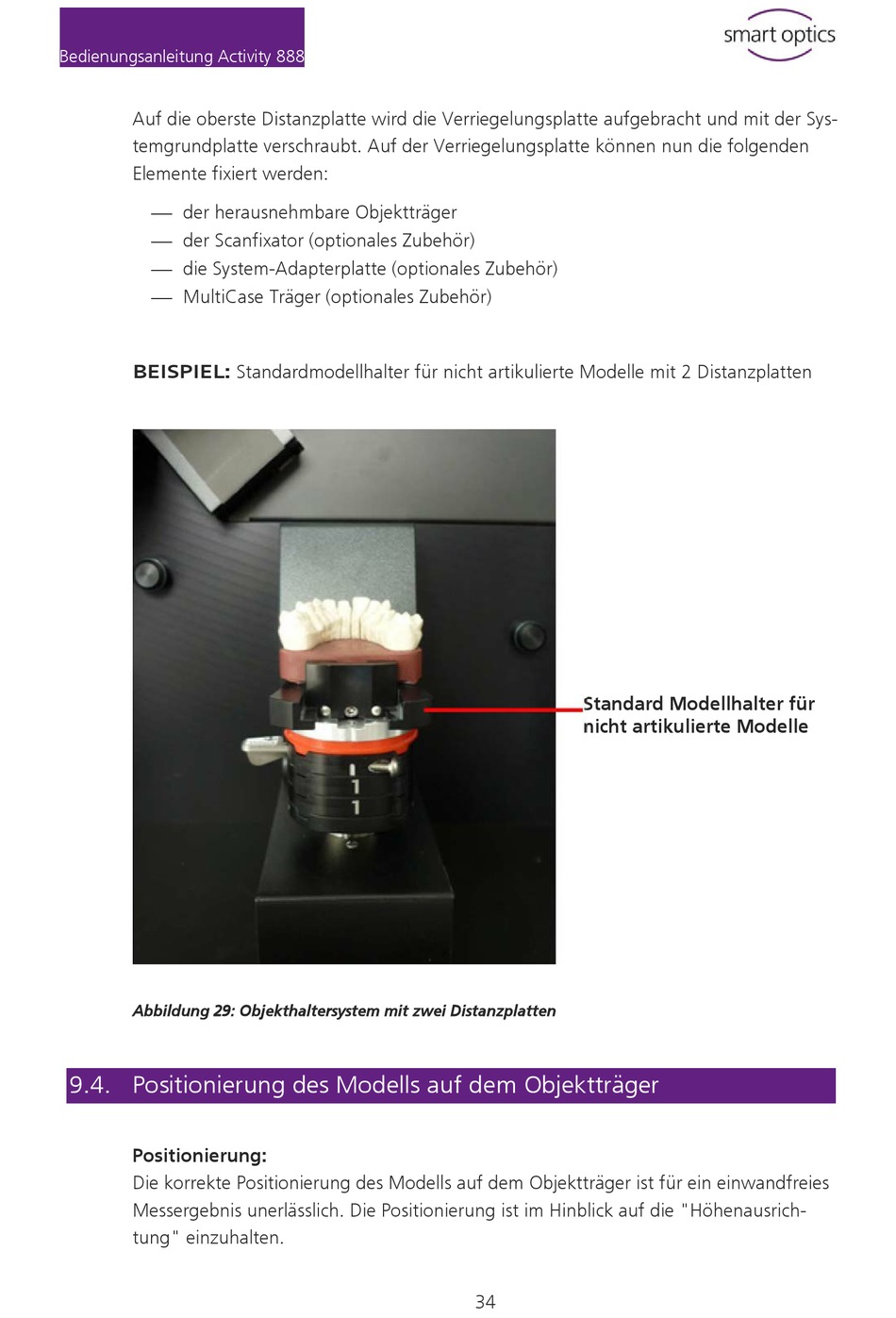

Bedienungsanleitung Activity 888
Auf die oberste Distanzplatte wird die Verriegelungsplatte aufgebracht und mit der Sys-
temgrundplatte verschraubt. Auf der Verriegelungsplatte können nun die folgenden
Elemente fixiert werden:
der herausnehmbare Objektträger
der Scanfixator (optionales Zubehör)
die System-Adapterplatte (optionales Zubehör)
MultiCase Träger (optionales Zubehör)
BEISPIEL: Standardmodellhalter für nicht artikulierte Modelle mit 2 Distanzplatten
Abbildung 29: Objekthaltersystem mit zwei Distanzplatten
9.4. Positionierung des Modells auf dem Objektträger
Positionierung:
Die korrekte Positionierung des Modells auf dem Objektträger ist für ein einwandfreies
Messergebnis unerlässlich. Die Positionierung ist im Hinblick auf die "Höhenausrich-
tung" einzuhalten.
Standard Modellhalter für
nicht artikulierte Modelle
34
