Bedienungsanleitung Activity 885 Mark 2 | Activity 888


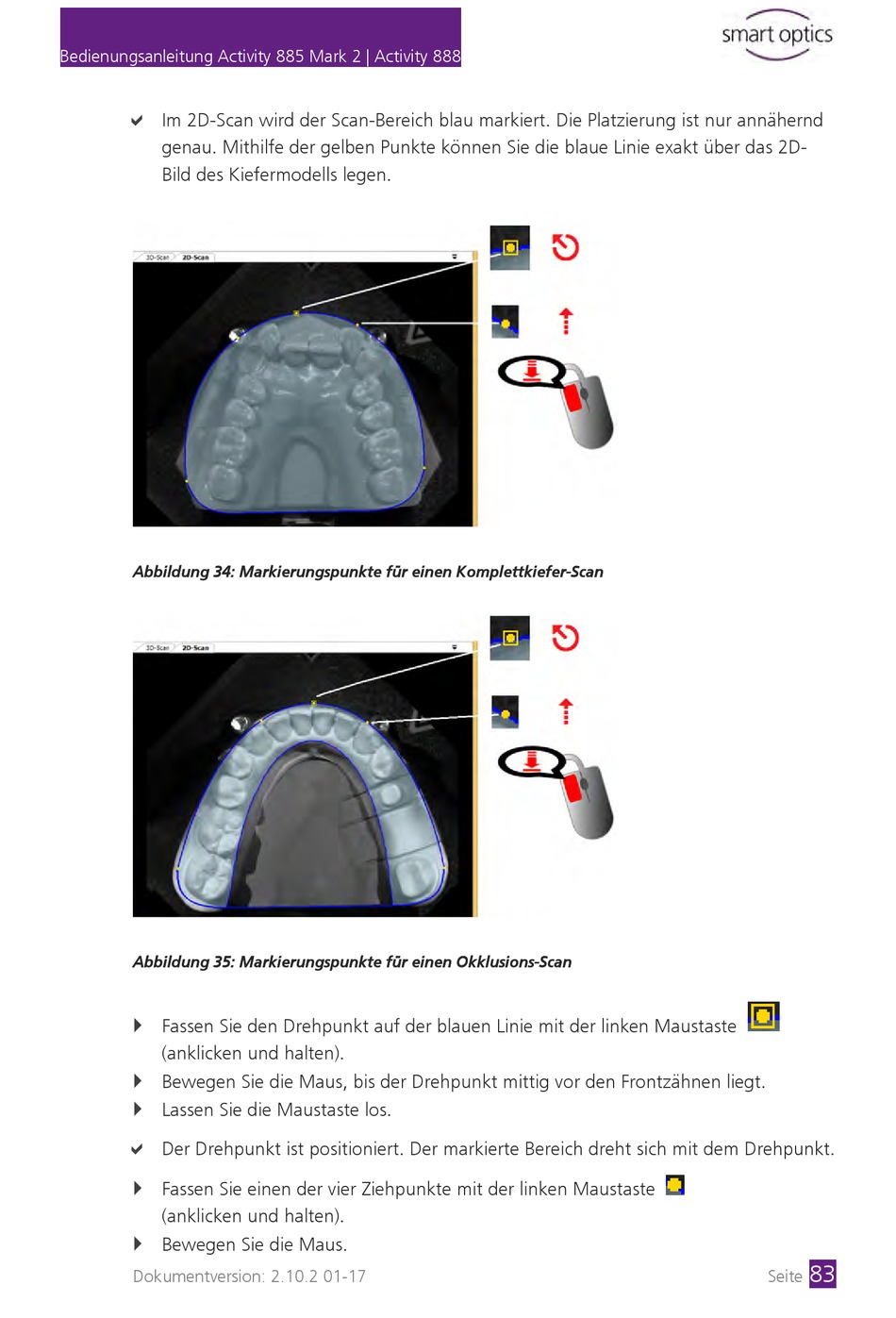

Im 2D-Scan wird der Scan-Bereich blau markiert. Die Platzierung ist nur annähernd
genau. Mithilfe der gelben Punkte können Sie die blaue Linie exakt über das 2D-
Bild des Kiefermodells legen.
Abbildung 34: Markierungspunkte für einen Komplettkiefer-Scan
Abbildung 35: Markierungspunkte für einen Okklusions-Scan

Fassen Sie den Drehpunkt auf der blauen Linie mit der linken Maustaste
(anklicken und halten).

Bewegen Sie die Maus, bis der Drehpunkt mittig vor den Frontzähnen liegt.

Lassen Sie die Maustaste los.

Der Drehpunkt ist positioniert. Der markierte Bereich dreht sich mit dem Drehpunkt.

Fassen Sie einen der vier Ziehpunkte mit der linken Maustaste
(anklicken und halten).

Bewegen Sie die Maus.
