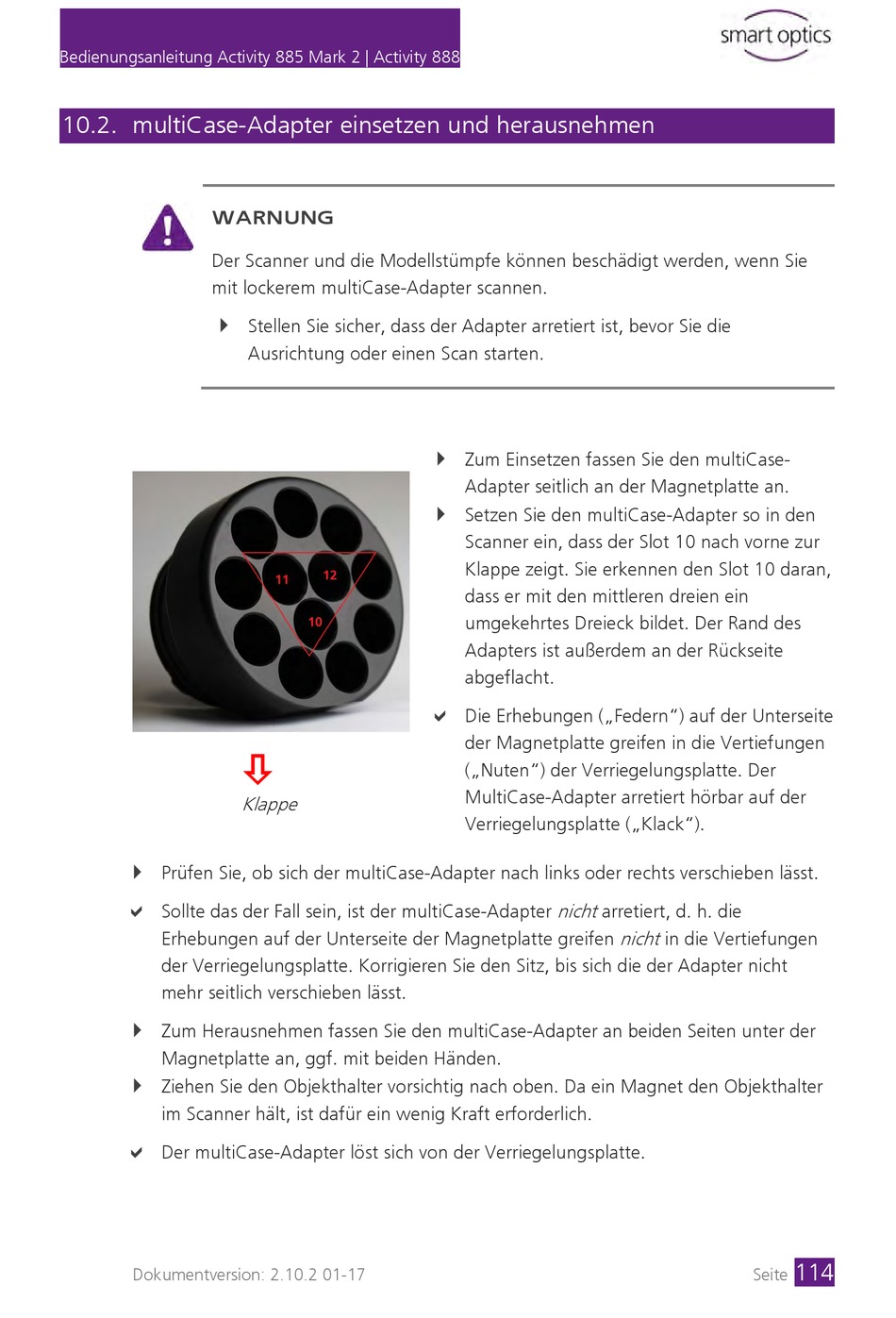

10.2. multiCase-Adapter einsetzen und herausnehmen
WARNUNG
Der Scanner und die Modellstümpfe können beschädigt werden, wenn Sie
mit lockerem multiCase-Adapter scannen.
Prüfen Sie, ob sich der multiCase-Adapter nach links oder rechts verschieben lässt.
Sollte das der Fall sein, ist der multiCase-Adapter
Erhebungen auf der Unterseite der Magnetplatte greifen
der Verriegelungsplatte. Korrigieren Sie den Sitz, bis sich die der Adapter nicht
mehr seitlich verschieben lässt.
Zum Herausnehmen fassen Sie den multiCase-Adapter an beiden Seiten unter der
Magnetplatte an, ggf. mit beiden Händen.
Ziehen Sie den Objekthalter vorsichtig nach oben. Da ein Magnet den Objekthalter
im Scanner hält, ist dafür ein wenig Kraft erforderlich.
Der multiCase-Adapter löst sich von der Verriegelungsplatte.
Dokumentversion: 2.10.2 01-17
Stellen Sie sicher, dass der Adapter arretiert ist, bevor Sie die
Ausrichtung oder einen Scan starten.
Klappe
Zum Einsetzen fassen Sie den multiCase-
Adapter seitlich an der Magnetplatte an.
Setzen Sie den multiCase-Adapter so in den
Scanner ein, dass der Slot 10 nach vorne zur
Klappe zeigt. Sie erkennen den Slot 10 daran,
dass er mit den mittleren dreien ein
umgekehrtes Dreieck bildet. Der Rand des
Adapters ist außerdem an der Rückseite
abgeflacht.
Die Erhebungen („Federn") auf der Unterseite
der Magnetplatte greifen in die Vertiefungen
(„Nuten") der Verriegelungsplatte. Der
MultiCase-Adapter arretiert hörbar auf der
Verriegelungsplatte („Klack").
nicht
arretiert, d. h. die
nicht
in die Vertiefungen
Seite
