Scheppach HL710 Originalbetriebsanweisung Seite 90

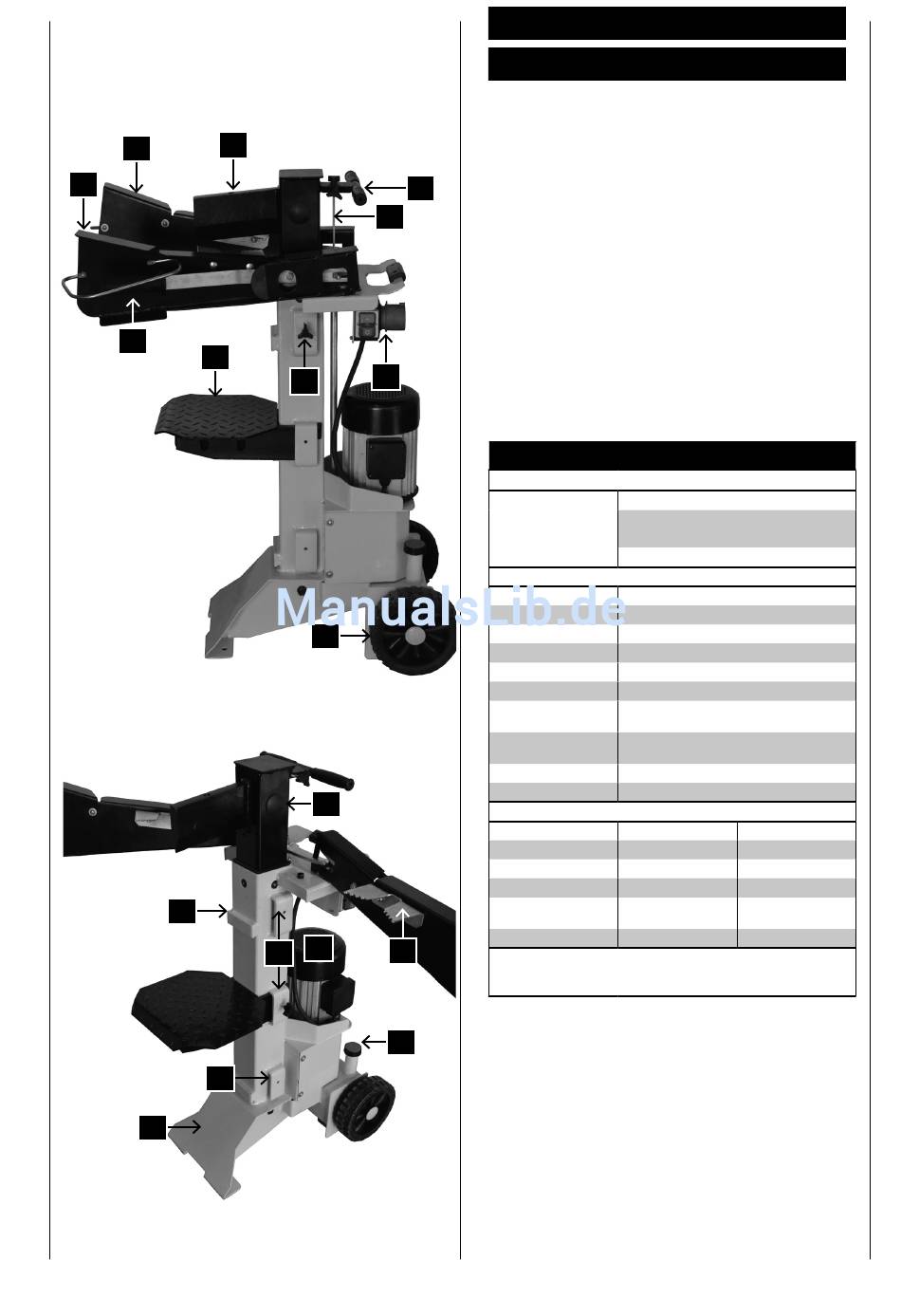

Fig. 1
2
6
6
5
10
Fig. 2
7
8
12
90
1
15
14
9
13
3
16
4
8
11
Vadības iekārtas un detaļas,
1. un 2. att.
1. Rokturis
2. Skaldīšanas nazis
3. Skaldīšanas balsts
4. Spriegotāja satvērējs
5. Apkalpošanas svira
6. Roktura aizsargs
7. Galda balsts (priekšā)
8. Galda balsts (sānos)
9. Galda fiksācijas skrūve
10. Skaldīšanas galds
11. Atgaisošanas vāciņš/eļļas iepildīšanas skrūve
12. Statne
13. Ritenis
14 Slēdzis un spraudnis
15. Gājiena iestatīšanas stienis
16 Motors
HL710
Piegādes komplekts
Hidrauliskais malkas skaldītājs
Tehniskie dati
Izmēri G/P/A
Galda augstums mm
Darba augstums mm
Malkas garums cm
Jauda t maks.*
Cilindra gājiens cm
Iestrādes ātrums
cm/s
Atpakaļgaitas
ātrums cm/s
Eļļas daudzums l
Svars kg
Piedziņa
Motors V/Hz
Ieejas jauda P1 W
Izejas jauda P2 W
Darba režīms S6 40%
Motora apgriezienu
skaits 1/min
Fāžu komutators
* Maksimāli sasniedzamais skaldīšanas spēks ir atkarīgs no
skaldāmā materiāla pretestības un var atšķirties mainīgu ietekmes
lielumu dēļ uz hidrauliskās iekārtas.
Paturētas tiesības veikt tehniskas izmaiņas!
Trokšņa raksturlielumi
Skaņas jaudas līmenis dB
LWA = 88 dB(A)
Skaņas spiediena līmenis dB
LPA = 79 dB(A)
Minētajām emisijas vērtībām ir spēkā mērījuma kļūdas pieli-
kums K = 4 dB.
Sīkas detaļas/atsevišķa
iepakojuma maisiņš
Lietotāja instrukcija
900/1190/1490
280/535/790
900
55 / 80 / 103
7,0
49,5
4,1
22,0
4
96
230/50 400/50
2700 2100
2000 1500
S6 40%
2800 2800
- ja
