Fig. 5
B
Fig. 5.1
E
E
D
Fig. 6
B
B
44
A
C
A
B

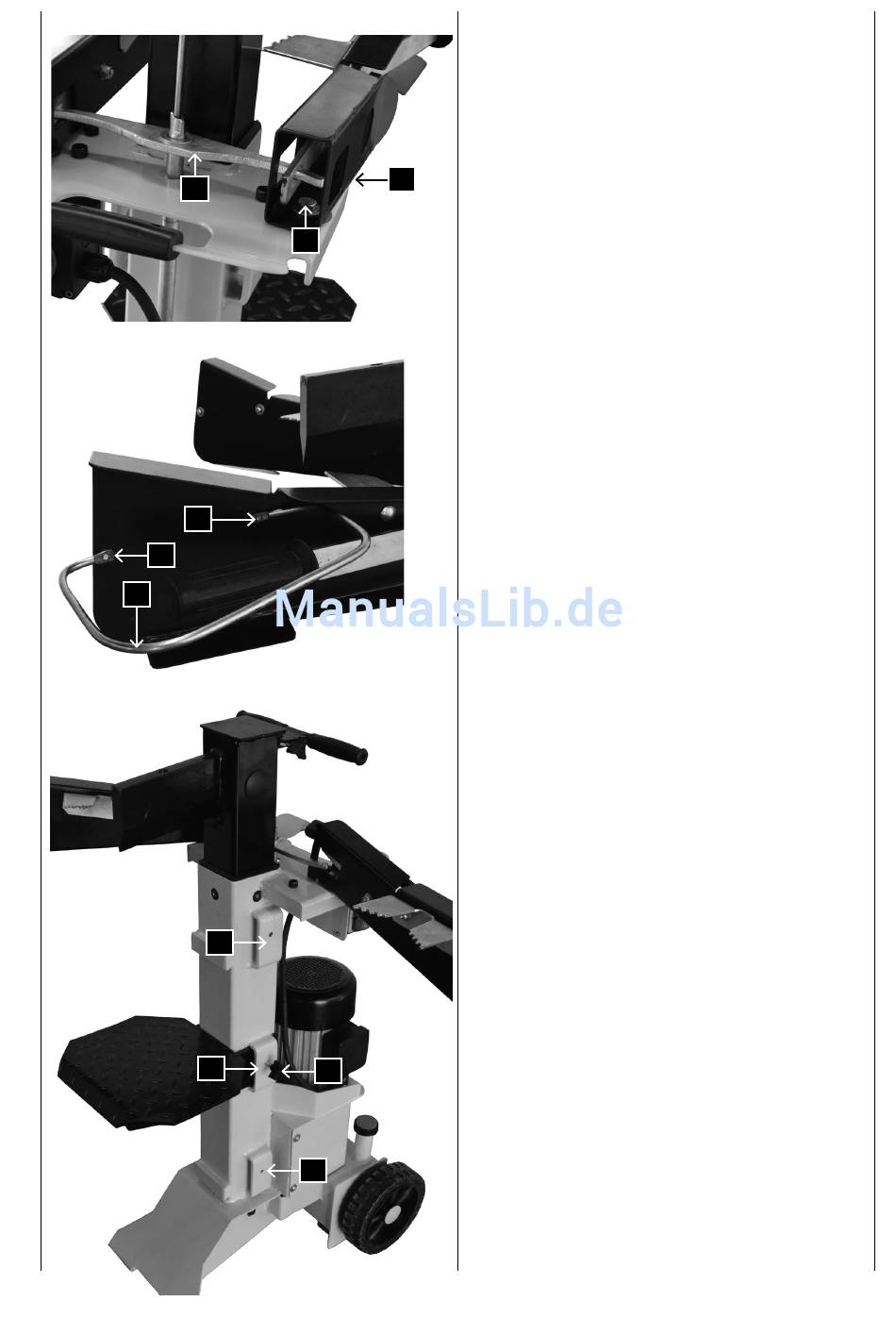

Namestitev upravljalnih rok, slika 5
• Upravljalno roko (A) uvedite v preklopno prevesico
(B), privijte s šestrobim vijakom (C), podložko in varo-
valno matico. Varovalno matico privijte le toliko, da se
upravljalna roka še lahko premika.
• Sedaj pritrdite drugo upravljalno roko na drugi strani
po opisani metodi.
Namestitev varovalnega ročaja na upravljalni roki,
slika 5.1
Oba varovalna ročaja (D) pritrdite z 2 vijakoma s križasto
glavo na posamezne izvrtine (E)
Namestitev mizne plošče, slika 6
Mizno ploščo lahko glede na dolžino lesa za cepljenje
namestite v 3 višinah 55 cm, 80 cm in 103 cm. Na vsa-
kem vgradnem položaju so nameščeni zaporni vijaki za
mizo A.
Vstavite mizno ploščo v želena držala B. Sedaj zaporne
vijake za mizo obrnite navznoter, dokler ni mizna plošča
zavarovana.
