Scheppach HL710 Originalbetriebsanweisung Seite 62

Fig. 1
2
6
6
5
10
Fig. 2
7
8
12
62
1
15
14
9
13
3
16
4
8
11

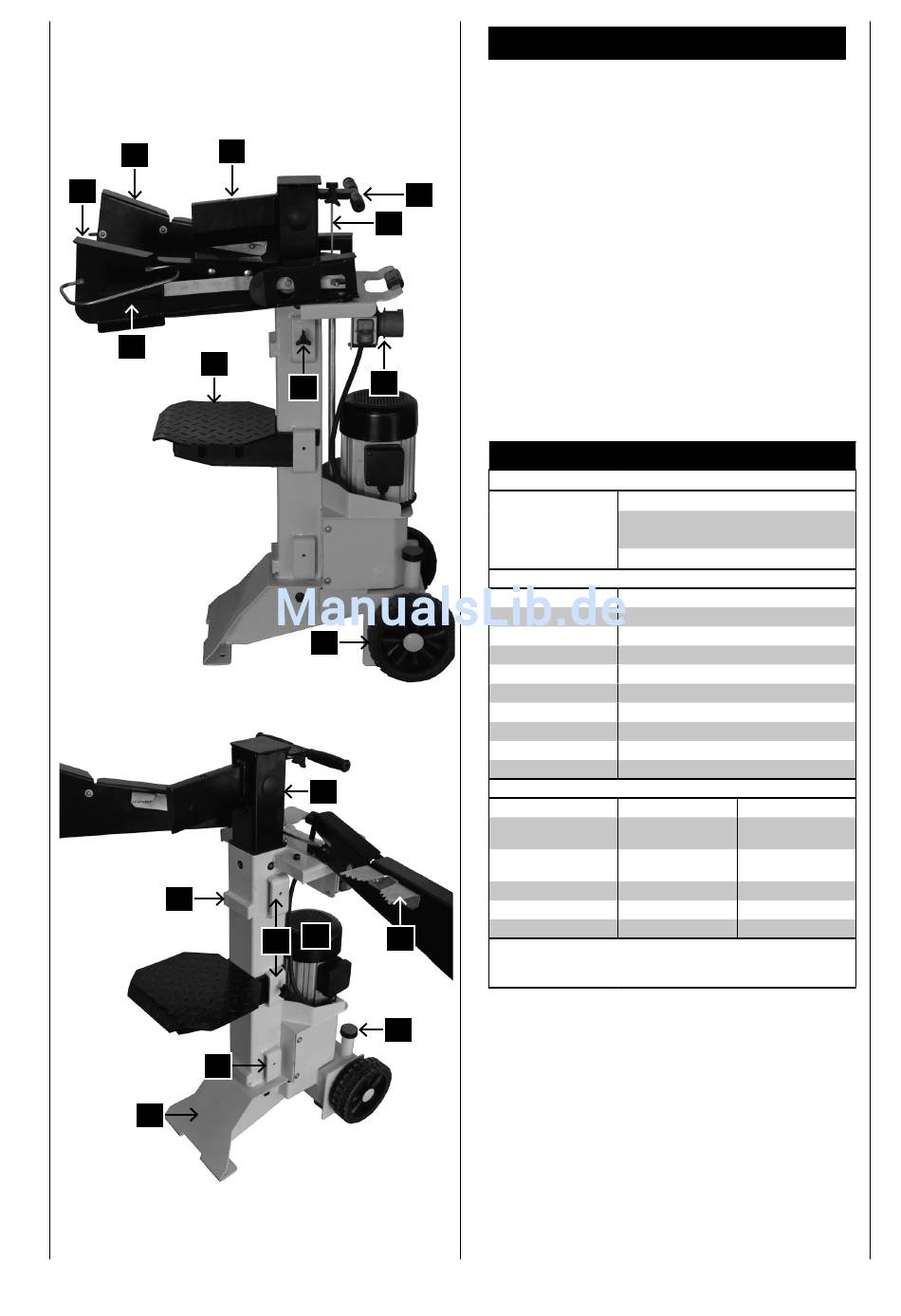

Besturingen en onderdelen, afb. 1 + 2
1. Handgreep
2. Splijtmeter
3. Splijtkolom
4. Klemplaat
5. Bedieningsarm
6. Greepbescherming
7. Houder voor tafel (voorkant)
8. Houder voor tafel (zijkant)
9. Tafelvergrendelingsschroef
10. Splijttafel
11. Ontluchtingsdop/olievulschroef
12. Basisframe
13. Wiel
14. Schakelaars en stekker
15. Slaginstelstang
16. Motor
HL710
Omvang van de levering
Kleine onderdelen/zak met
Technische gegevens
Afmetingen L/B/H
Tafelhoogte mm
Werkhoogte mm
Houtlengte cm
Vermogen t max*
Cilinderslag
Voorloopsnelheid cm/s
Retoursnelheid cm/s
Olie-inhoud l
Gewicht kg
Aandrijving
Motor V/Hz 230/50
Opgenomen vermogen
P1 W
Afgegeven vermogen
P2 W
Bedrijfsmodus S6 40%
Motortoerental 1/min
Fase-omvormer
* De maximaal bereikbare splijtkracht is afhankelijk van de weerstand
van het te splijten materiaal en kan, t.g.v. beïnvloedende factoren,
op het hydraulisch systeem worden gedeflecteerd.
Technische veranderingen voorbehouden!
Hydraulische houtsplijter
toebehoren
Gebruiksaanwijzing
900/1190/1490
280/535/790
900
55 / 80 / 103
7,0
49,5
4,1
22,0
4
96
400/50
2700 2100
2000 1500
S6 40%
2800 2800
- ja
