• Zet de splijter aansluitend weer op de grond.
• Draai de zeskantschroef (C) vast, om het wiel te bor-
gen.
Voer deze werkwijze aan beide kanten uit.

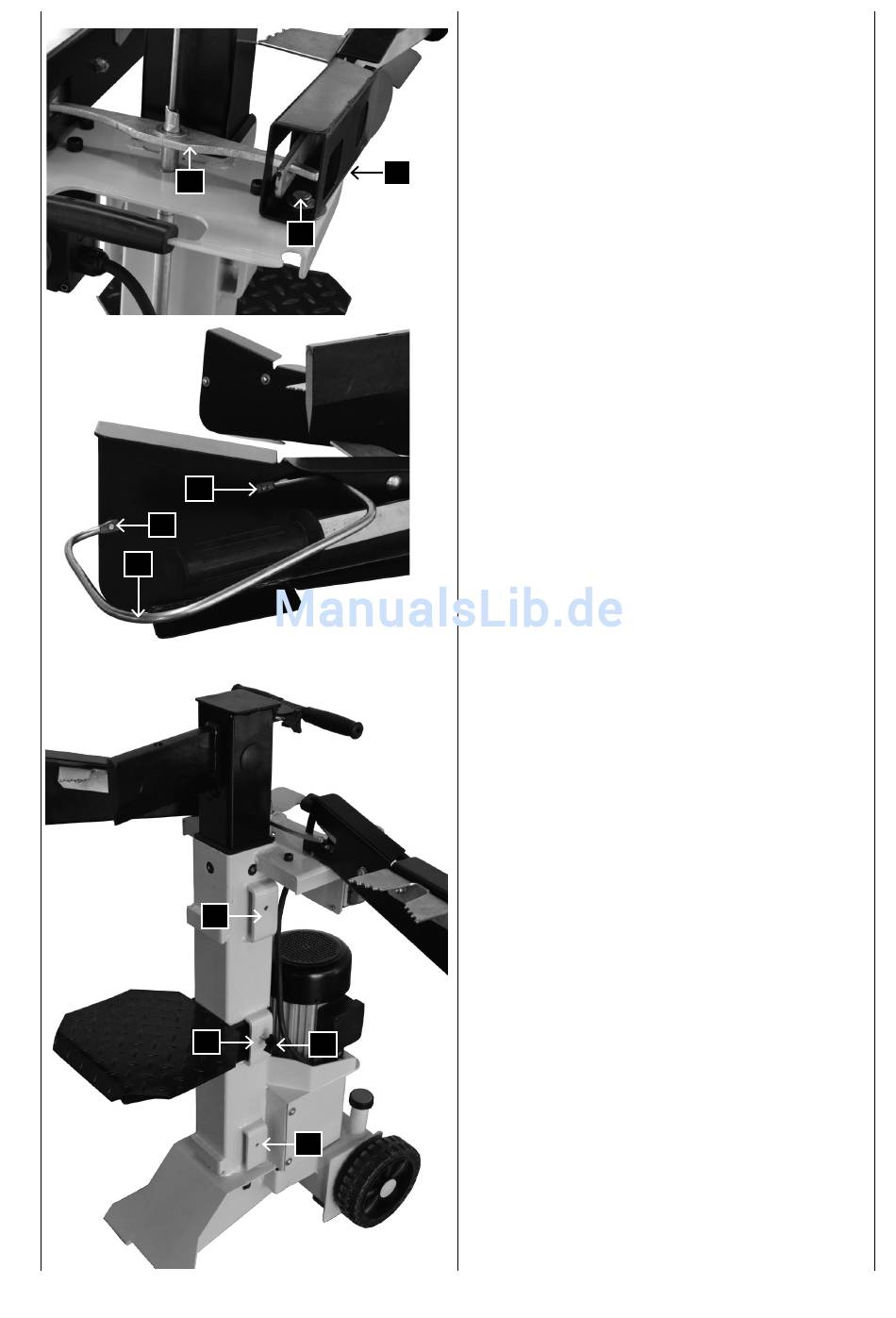

Bedieningsarmen monteren, afb. 5
• Leid de bedieningsarm (A) in de tuimelschakelaar (B);
vastschroeven met zeskantschroef (C), ring en borgmo-
er. Draai de borgmoer zo ver aan, dat de bedieningsarm
nog kan worden bewogen.
• Bevestig nu de andere bedieningsarm volgens de be-
schreven methode aan de andere kant.
Veiligheidsbeugels aan bedieningsarmen monteren, afb. 5.1
Bevestig de beide veiligheidsbeugels
kruiskopschroeven aan de betreffende boringen (E).
Tafelplaat monteren, afb. 6
De tafelplaat kan afhankelijk van de lengte van het te
splijten hout in drie hoogtes, 55 cm, 80 cm en 103 cm,
worden ingesteld. In elke inbouwpositie zijn de tafelverg-
rendelingsschroeven A gemonteerd.
Plaats de tafelplaat in de gewenste houders B. Draai nu
de tafelvergrendelingsschroeven naar binnen, tot de tafel-
plaat is geborgd.
(D) met 2
