Fig. 5
B
Fig. 5.1
E
E
D
Fig. 6
B
B
100
A
C
A
B

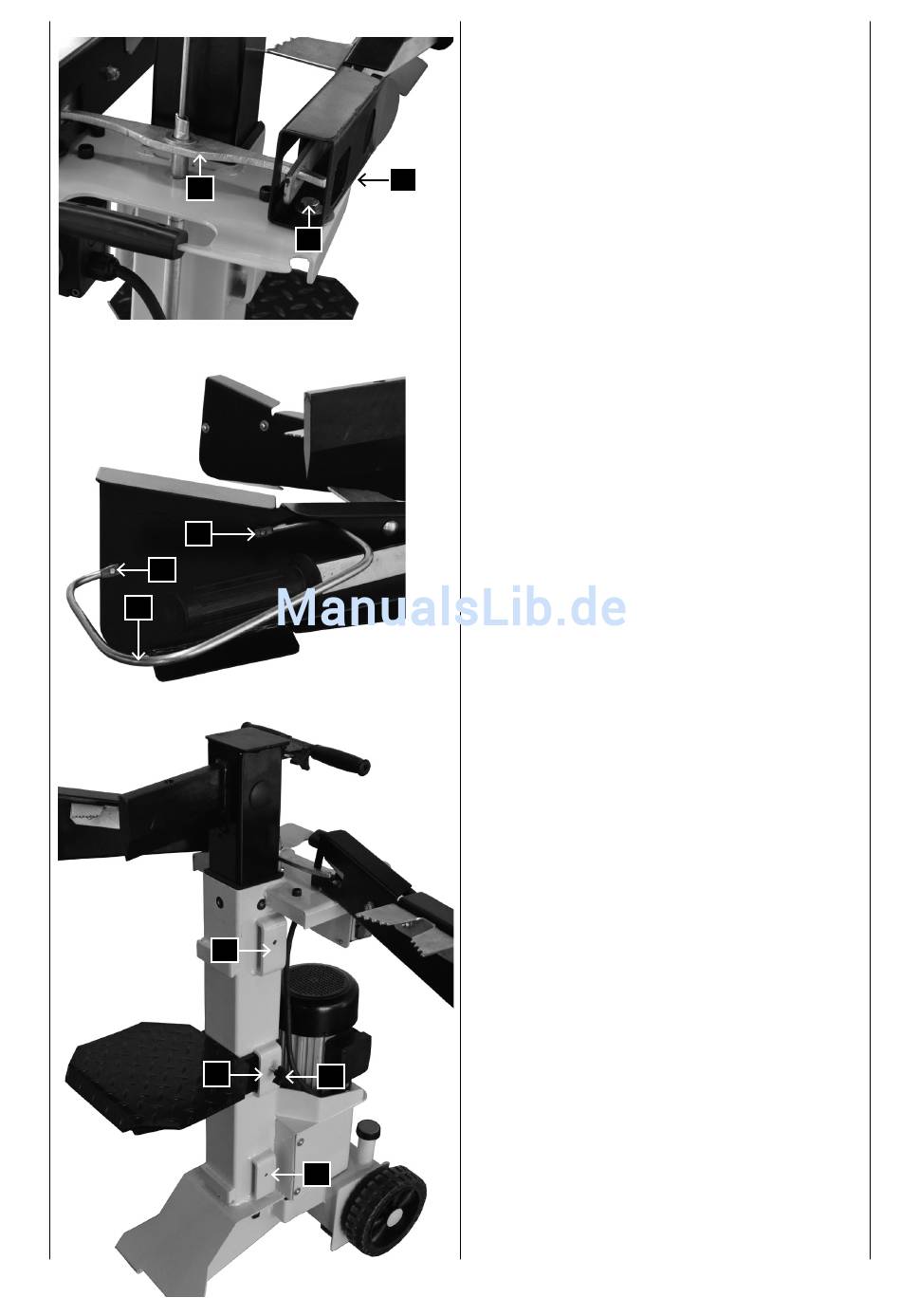

Apkalpošanas sviru montāža 5. att.
• Ievietojiet apkalpošanas sviru (A) sviras slēdzī (B) un
pieskrūvējiet ar sešstūrgalvas skrūvi (C), paplāksni un
kontruzgriezni. Kontruzgriezni pievelciet tikai tā, lai
apkalpošanas svira vēl kustētos.
• Izmantojot aprakstīto metodi, tagad piestipriniet
apkalpošanas sviru otrā pusē.
Aizsargskavas montāža pie apkalpošanas sviras,
5.1. att.
Piestipriniet abas aizsargskavas (D) ar 2 krustveida rie-
vas skrūvēm pie attiecīgajiem caurumiem (E)
Galda virsmas plātnes montāža, 6. att.
Galda virsmas plātni, atkarībā no skaldāmās malkas ga-
ruma, var pievienot 3 augstumos — 55 cm, 80 cm un
103 cm. Katrā uzstādīšanas pozīcijā tiek pievienotas
galda fiksācijas skrūves A.
Ievietojiet galda virsmas plātni vajadzīgajā turētājā B.
Tagad grieziet galda fiksācijas skrūves uz iekšu, galda
virsmas plātne ir nostiprināta.
