Eingänge/Ausgänge
16.3 Digitale Ausgänge
Digitale Ausgänge/Impulsausgänge
Der digitale Ausgang besteht aus einem offenen Kollektor-Transistor, welcher über
einen Pull-up-Widerstand verfügen muss, um funktionieren zu können. Dieser Aus-
gang lässt sich entweder als Frequenzausgangsskala auf Grundlage der festge-
legten minimalen und maximalen Durchflussmenge konfigurieren oder als impuls-
gesteuerte Zählvorrichtung verwenden.

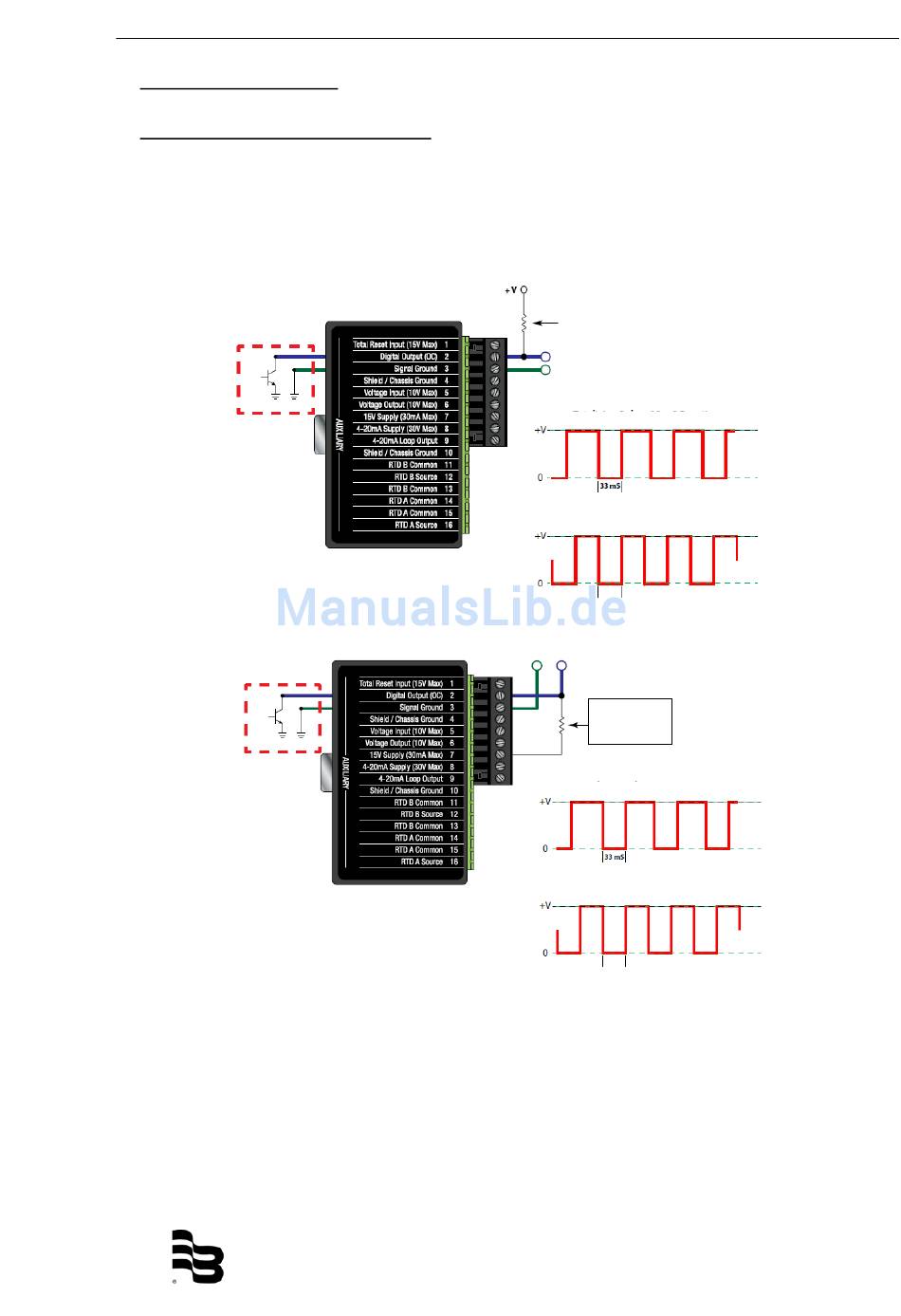

Abb.118: Externe Stromversorgung digitaler Ausgang
Abb. 119: Interne Stromversorgung
UF_DYN_DXN_BA_01_1611
Externer
Pull-Up
Widerstand
–
Summe Impulse
33mS Dauer
–
Ratenimpuls
1 KHz Max.
An = Aus
An Aus
Externer
Pull-Up
Widerstand
–
Summe Impulse
33mS Dauer
–
Ratenimpuls
1 KHz Max.
An = Aus
An Aus
digitaler Ausgang
