Funktionsanzeige
Weiterführend
"

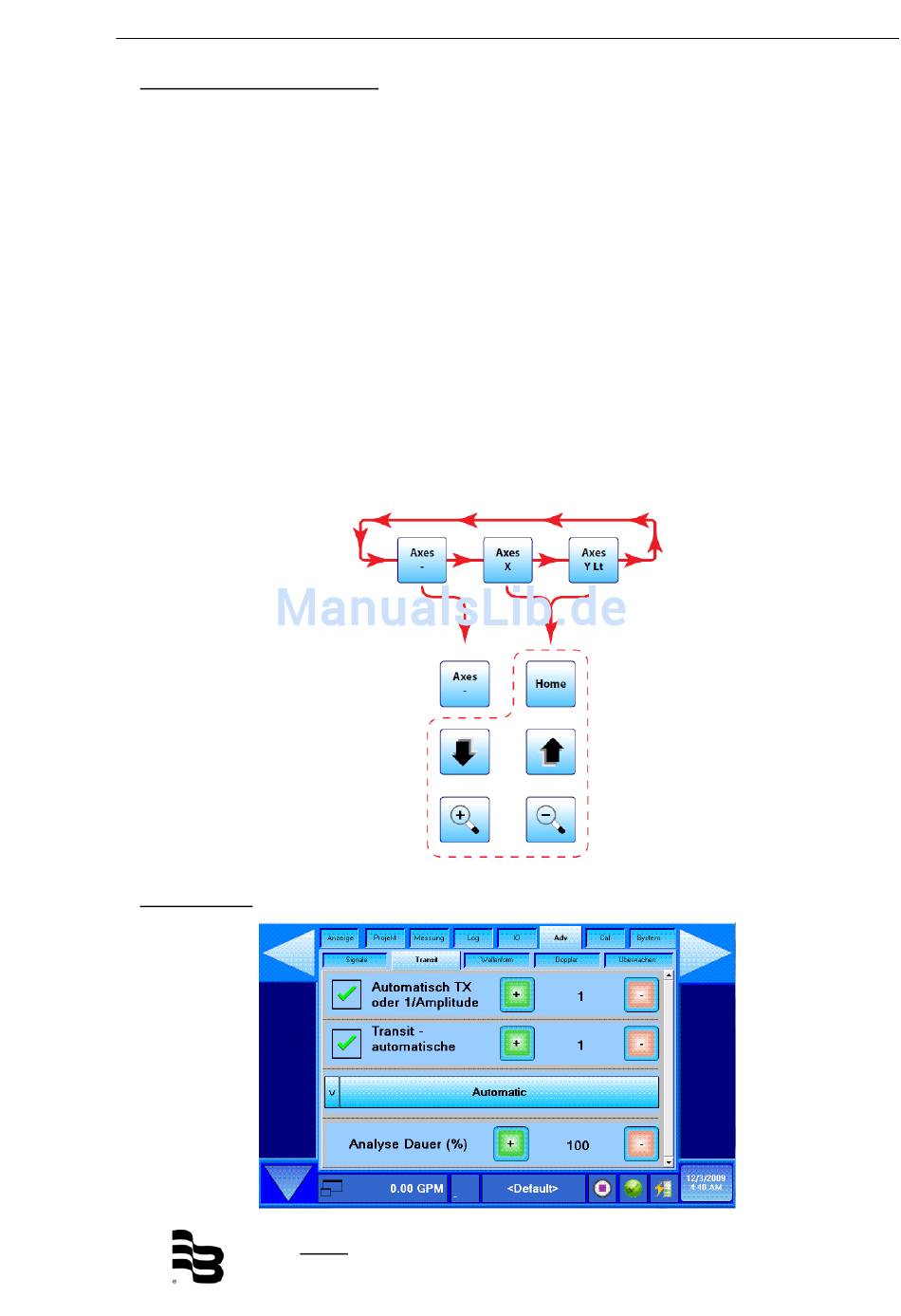

Tasten zur Achsenskalierung
Die Skalierung der Diagrammachsen wird mithilfe der Skaliertasten vorgenommen.
Durch mehrmaliges, aufeinanderfolgendes Betätigen dieser Tasten bewegt man
sich, wie unten dargestellt, durch die Auswahl für die Achsenkonfigurierung.
Die X-Achse stellt immer die Zeit dar. Die Tasten
"
"
Verkleinern
(- Lupe) verwenden, um die auf der horizontalen Linie (X-Achse)
angegebene Zeiteinteilung entweder zu vergrößern oder zu verkleinern. Die
kleinstmögliche Zeitspanne, die das Diagramm angeben kann, sind 10 Sekunden,
die größtmögliche ist ein Jahr.
Die Achsenfunktionen Y Lt und Y Rt steuern jeweils die Skalierung der linken und
der rechten Seite der Y-Achse des Diagramms.
Die Tasten zum Vergrößern und zum Verkleinern funktionieren hier genauso wie für
die X-Achse, nur bei den Y Lt- und Y Rt-Achsen werden sie zum Vergrößern und
Verkleinern der vertikalen Skalierung verwendet. Die Pfeiltasten werden eingesetzt,
um den Nullpunkt des Diagramms nach oben oder nach unten zu verschieben.
Bei Betätigen der
"
Diagramm > Einstellungen
13.2 Laufzeit
(ADV)
"
"
"
Home
-Taste werden die Diagrammeinstellungen auf die unter
"
eingegebenen Werte zurückgestellt.
Abb. 90:
Abb. 91:
Weiterführende Einstellungen Laufzeitmodus
13.3
UF_DYN_DXN_BA_01_1611
"
Vergrößern
Achsenkonfigurierung
Page 75/117
"
(+ Lupe) oder
