5.6
Schnittstellen zur Automatisierung
Keine Funktion der externen Abschalteinrichtungen (Not-Aus-Schalter)!
Wird der Notauskreis durch eine externe Abschalteinrichtung über die
Automatisierungsschnittstelle realisiert, muss das Gerät darauf eingestellt werden. Bei
Nichtbeachten wird die Stromquelle die externen Abschalteinrichtungen ignorieren und
nicht abschalten!
•
Steckbrücke 1 (Jumper 1) auf Platine T320/1, M320/1 oder M321 entfernen!
Nicht abgeschirmte Steuerleitungen können Schäden an der Stromquelle und
Zubehörkomponenten verursachen.
•
Nur abgeschirmte Steuerleitungen verwenden!
Die Schweißstromquellen zeichnen sich durch einen sehr hohen Sicherheitsstandard aus.
Dieser hohe Sicherheitsstandard wird auch in Verbindung mit Peripheriegeräten zum maschinellen
Schweißen erhalten, wenn diese Peripheriegeräte die gleichen Kriterien erfüllen, insbesondere im
Hinblick auf Isolation zur Netzversorgung.
Gewährleistet ist dies bei Verwendung von Transformatoren nach VDE 0551.
Die Schweißgeräte sind serienmäßig für automatisierte Anwendungen vorbereitet.
Für einfache Anwendungen sind an der Automatisierungsschnittstelle Steuereingänge und potentialfreie
Relaiskontakte verfügbar.

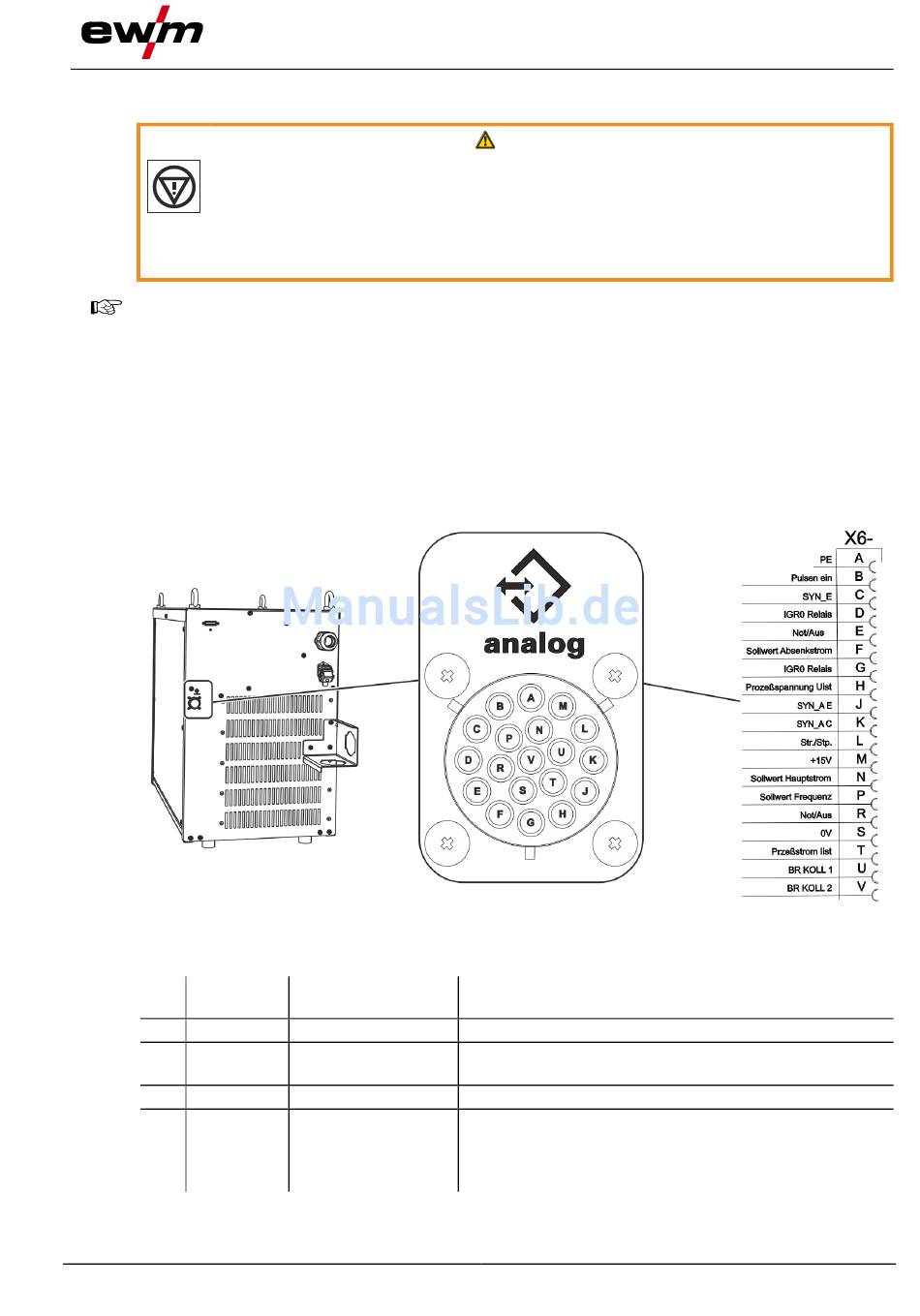

Anschlussbelegung 19-polige Automatisierungsschnittstelle (X6):
Pin
Signalform
A
Ausgang
B
Eingang
C
Eingang
D
Ausgang
099-000141-EW500
20.11.2017
Abbildung 5-41
Signalname
Funktion
Schaltplan
PE
Anschluss für Kabelabschirmung
Pulsen ein
Thermischer Pulsmodus bis max. 50Hz, feste Balance von
50%
SYN_E
Synchronisation für Master-Slave-Betrieb
IGRO Relais
Strom-fließt-Signal
I > 0
Kontakt geschlossen = Schweißstrom fließt
(Bildet Kontakt mit Signal G)
Aufbau und Funktion
Schnittstellen zur Automatisierung
WARNUNG
55
