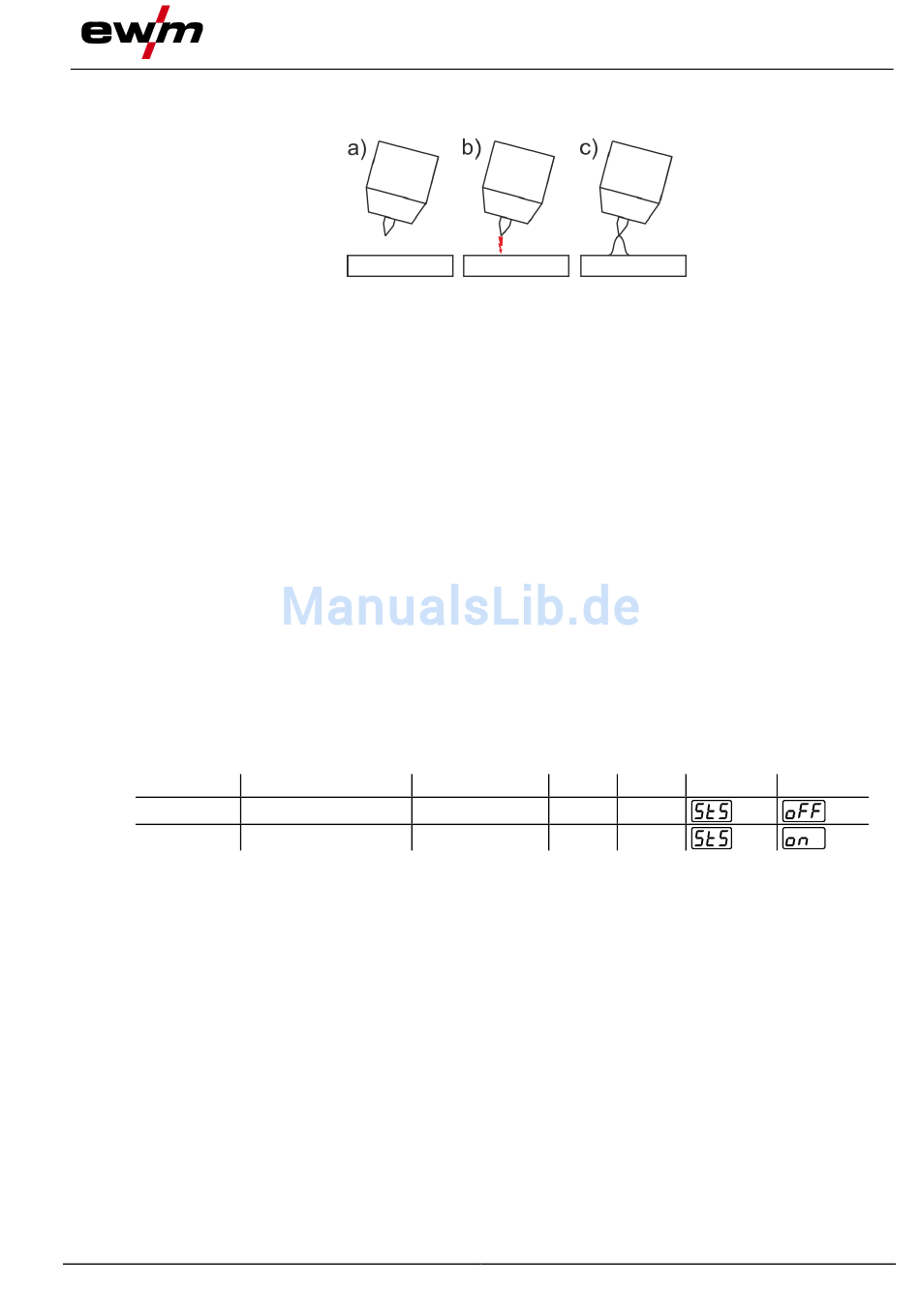

5.2.17 Lichtbogenzündung
5.2.17.1 HF-Zündung
Der Lichtbogen wird berührungslos mit Hochspannungs-Zündimpulsen gestartet:
a) Schweißbrenner in Schweißposition über dem Werkstück positionieren (Abstand Elektrodenspitze und
Werkstück ca. 2-3 mm).
b) Roboterstartsignal (Hochspannungs-Zündimpulse starten den Lichtbogen).
c) Startstrom fließt. Je nach angewählter Betriebsart wird der Schweißvorgang fortgesetzt.
Beenden des Schweißvorgangs: Roboterstopsignal bzw. weitere Signale je nach angewählter
Betriebsart.
5.2.17.2 Zwangsabschaltung
Die Zwangsabschaltung beendet nach Ablauf von Fehlerzeiten den Schweißprozess. HF, Gas und
Leerlaufspannung (Leistungsteil) werden abgeschaltet.
Bei Verwendung von RINT X1x oder BUSINT X1x ist die Zwangsabschaltung abhängig von der Zeit in
TZ-ZÜND (PC300.net). Eine Fehlermeldung wird generiert.
5.2.18 spotArc
Das Verfahren ist einsetzbar zum Heftschweißen, oder zum Verbindungsschweißen von Blechen aus
Stahl und CrNi Legierungen bis zu einer Dicke von etwa 2,5 mm. Es können auch verschieden dicke
Bleche übereinander verschweißt werden. Durch die einseitige Anwendung ist es auch möglich Bleche
auf Hohlprofile, wie Rund- oder Vierkantrohre aufzuschweißen. Beim Lichtbogenpunktschweißen wird
das obere Blech vom Lichtbogen durchschmolzen und das untere angeschmolzen. Es entstehen flache
feingeschuppte Schweißpunkte, die auch im Sichtbereich keine oder nur geringe Nacharbeit erfordern.
Die Betriebsarten für das Punktschweißen (spotArc/spotmatic) können in zwei unterschiedlichen
Zeitbereichen angewendet werden. Hier unterscheidet man einen "langen" und einen "kurzen"
Zeitbereich. Diese Bereiche sind wie folgt definiert:
Zeitbereich
Einstellbereich
lang
0,01 s - 20,0 s (10 ms) ja
kurz
5 ms - 999 ms (1 ms)
099-000141-EW500
20.11.2017
Abbildung 5-19
Up-/Downslope
Pulsen AC
ja
nein
nein
Aufbau und Funktion
WIG-Schweißen
Anzeige
Anzeige
ja
nein
39
