WIG-Schweißen
Die Schweißaufgabe oder JOB wird über folgende Parameter definiert:
Grundparameter
Die JOB -Nummer definiert sich über drei Grundschweißparameter:
A - Elektrodendurchmesser
B - Materialart
C - Nahtart.
Programmablauf
Weitere Schweißparameter wie z. B. Parameter für das Start- Absenk- oder Endprogramm sowie
Gasvorströmzeit, Slope-Zeiten und viele mehr, sind für eine Vielzahl von Anwendungen voreingestellt,
können jedoch bei Bedarf angepasst werden. Über die verschiedenen Schnittstellen werden die
wichtigsten Schweißparameter direkt Angezeigt und können bei Bedarf angepasst werden.
Arbeitspunkt
Der Arbeitspunkt kann über bis zu 15 (PROG 1 bis PROG 15) frei definierbare Programme mit z. B. einer
Roboterschnittstelle (RINT X12 / BUSINT X11) eingestellt werden.
•
In jedem Programm werden Schweißstrom, Betriebsart und Puls-Funktion gespeichert. Diese
Programmparameter können an der Schweißparametersoftware PC 300 vorgegeben werden. Die
Programmnummer wird von der Robotersteuerung angewählt.
Das digitale System errechnet die benötigten Prozessparameter, wie z. B. Schweißstrom,
Schweißspannung bzw. Pulsstrom in Abhängigkeit vom vorgegebenen Arbeitspunkt.
Betriebsart
2-Takt oder 2-Takt-Spezial (Start- Haupt- und Endprogramm).
Diese Parametereinstellung wird von der Robotersteuerung über die Roboterschnittstelle RINT X12 bzw.
BUSINT X11 vorgegeben (siehe Dokumentation der entsprechenden Schnittstellenbeschreibung).
Schweißart
Puls- oder Standardschweißen.
Diese Parametereinstellung wird von der Robotersteuerung über die Roboterschnittstelle RINT X12 bzw.
BUSINT X11 vorgegeben (siehe Dokumentation der entsprechenden Schnittstellenbeschreibung).
5.2.12 Synergische Parametereinstellung im Funktionsablauf
Mit der Einstellung des Schweißstromes werden alle notwendigen Schweißparameter im
Funktionsablauf > siehe Kapitel 4.4.1 bis auf die Gasvorströmzeit automatisch angepasst. Diese
Schweißparameter können bei Bedarf auch konventionell (unabhängig vom Schweißstrom) eingestellt
werden > siehe Kapitel 5.2.13.
36

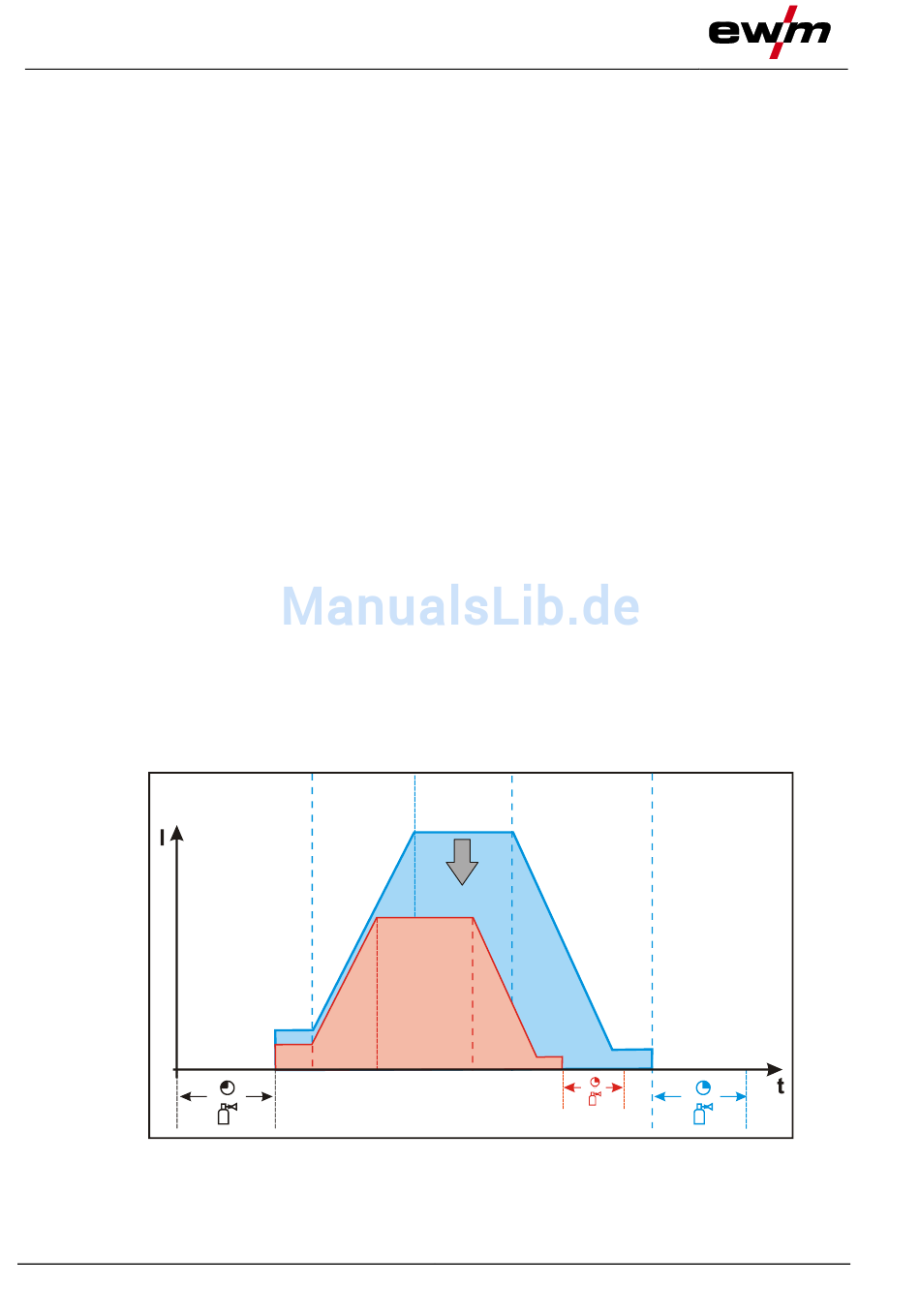

Abbildung 5-14
