4.2
Rückansicht
Pos. Symbol
1
2
3
4
5
6
7
8
099-000141-EW500
20.11.2017
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Schnittstellen
Optionale Schnittstelle im Anbaugehäuse zur Montage an der Stromquelle
•
Roboterschnittstelle RINT X12
•
Industriebusschnittstelle BUSINT X11
Automatisierungsschnittstelle 19-polig (analog)
> siehe Kapitel 5.6
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Anschlussbuchse 19-polig (analog)
Steuersignale Kollisionsschutz / Fühlerspannung
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussgewinde G¼", Schutzgasanschluss, Ausgang
Schweißstromanschluss, Potential minus
Leitung zum Schweißbrenner.
Schweißstromanschluss, Potential Plus
Leitung zum Werkstück

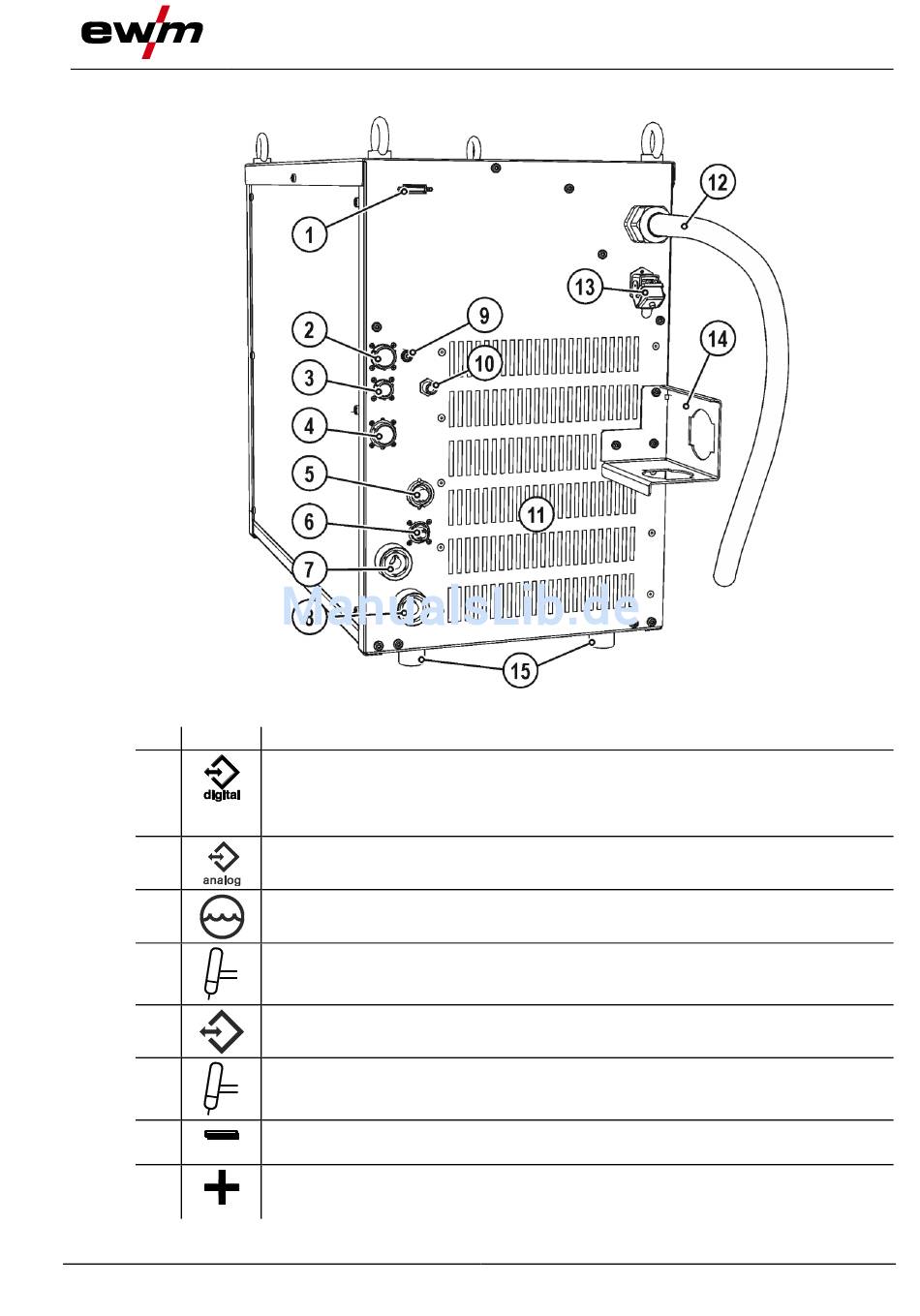

Abbildung 4-2
Rückansicht
17
