5.5.1
Anschluss Roboterinterface / Industriebusinterface
Pos. Symbol
1
2
3
4
5
6
5.5.1.1
Roboterinterface RINT X12
Das digitale Standard-Interface für automatisierte Anwendungen
(Option, Nachrüstung am Gerät oder extern kundenseitig)
Funktionen und Signale:
•
Digitale Eingänge: Start/Stopp, Betriebsarten-, JOB- und Programmanwahl, Einfädeln, Gastest
•
Analoge Eingänge: Leitspannungen z. B. für Schweißleistung, Schweißstrom u. a.
•
Relais-Ausgänge: Prozesssignal, Schweißbereitschaft, Anlagensammelfehler u. a.
5.5.1.2
Industriebusinterface BUSINT X11
Die Lösung zur Integration in automatisierte Fertigungen mit z. B.
•
Profibus
•
CAN-Open, CAN DeviceNet
•
Profinet
•
EthernetIP
•
EtherCAT
Es kann immer nur eine Variante zeitgleich betrieben werden!
099-000141-EW500
20.11.2017
Beschreibung
0
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Schaltschrank
Roboterinterface / Industriebusinterface
Schnittstellengehäuse ATCASE
Anschlusskabel, 7-polig
Verbindung zwischen Schaltschrank und Stromquelle
Verbindungsleitung
Verbindung zwischen Schnittstellengehäuse und Schaltschrank
Aufbau und Funktion

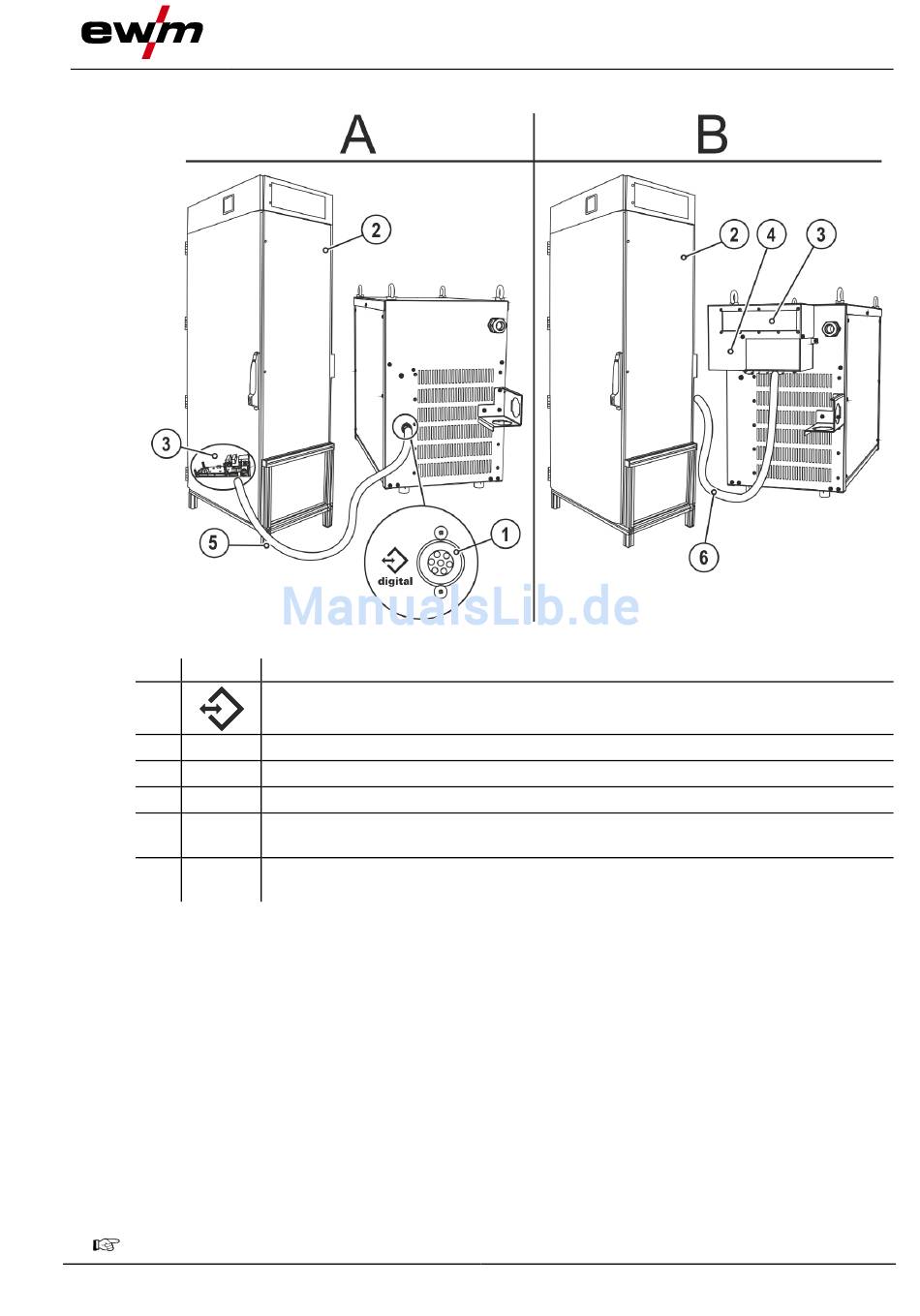

Abbildung 5-39
Schnittstellen
53
