5.2.1.2
Anschluss Schutzgasschlauch
Pos. Symbol
1
•
Überwurfmutter der Schutzgasleitung am Anschlussgewinde (G¼") gasdicht verschrauben.
5.2.2
Gastest - Einstellung Schutzgasmenge
Sowohl eine zu geringe, als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen
und in der Folge zu Porenbildung führen. Schutzgasmenge entsprechend der Schweißaufgabe
anpassen!
Faustregel zur Gasdurchflussmenge:
Durchmesser in mm der Gasdüse entspricht l/min Gasdurchfluss.
Beispiel: 7 mm Gasdüse entsprechen 7 l/min Gasdurchfluss.
•
Brennertaster betätigen und Schutzgasmenge am Flowmeter des Druckminderers einstellen.
5.2.2.1
Gastest
Bedienelement
Funktion „Schlauchpaket spülen"
5.2.2.2
Bedienelement
099-000141-EW500
20.11.2017
Beschreibung
0
Anschlussnippel G¼"
Schutzgasanschluss vom Druckminderer
Aktion
Ergebnis
Anwahl Gastest
1 x
Signalleuchte "Gasvorströmzeit (WIG)" leuchtet. Schutzgas strömt für
ca. 20 s. Durch nochmaliges Betätigen kann der Gastest sofort beendet
werden.
Aktion
Ergebnis
Anwahl Schlauchpaket spülen
5 s
Signalleuchte "Gasvorströmzeit (WIG)" blinkt.
Durch nochmaliges Betätigen wird die Funktion beendet.
Aufbau und Funktion

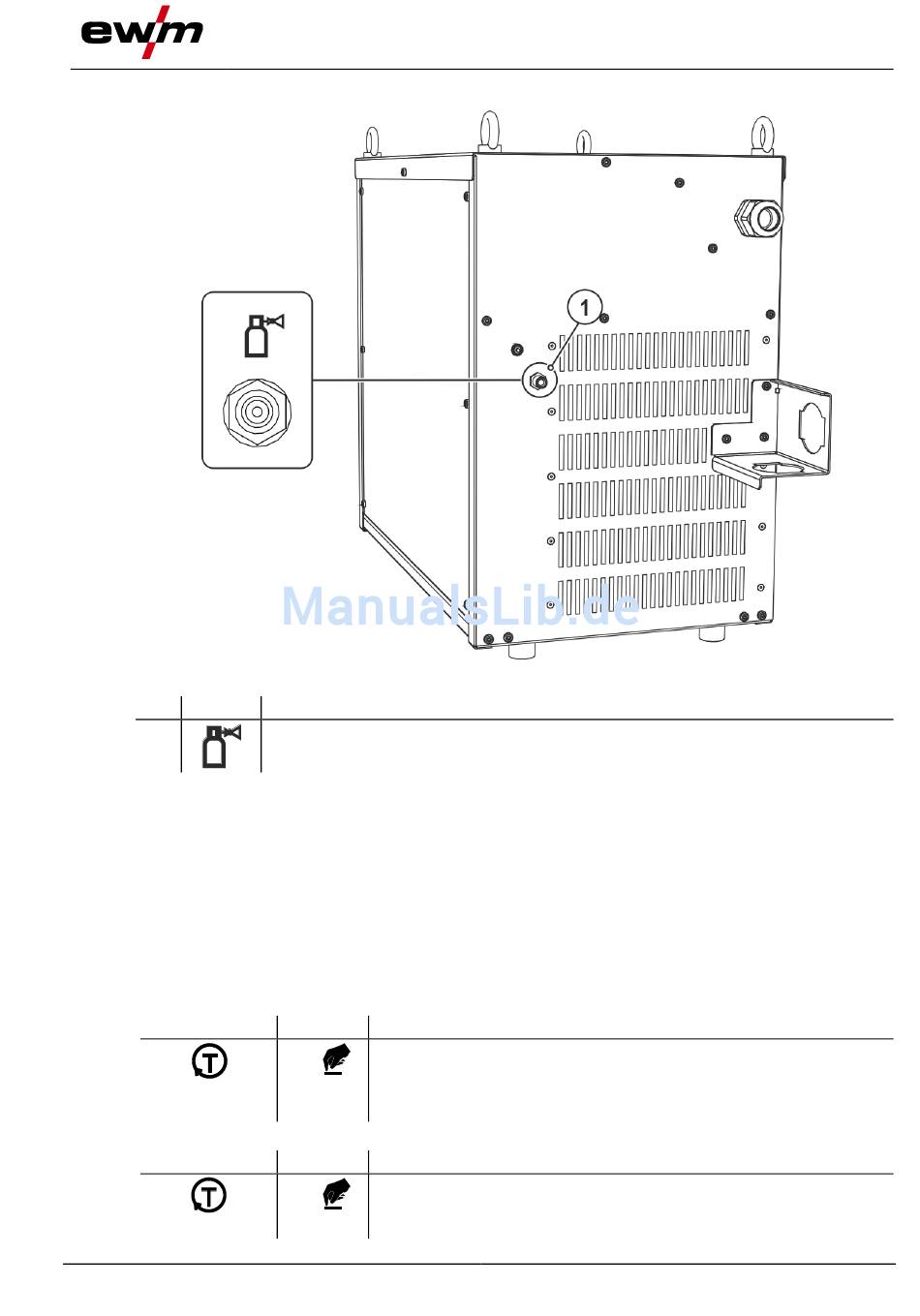

Abbildung 5-7
WIG-Schweißen
29
