Pos. Symbol
4
5
6
7
8
9
10
11
12
Hold
13
099-000141-EW500
20.11.2017

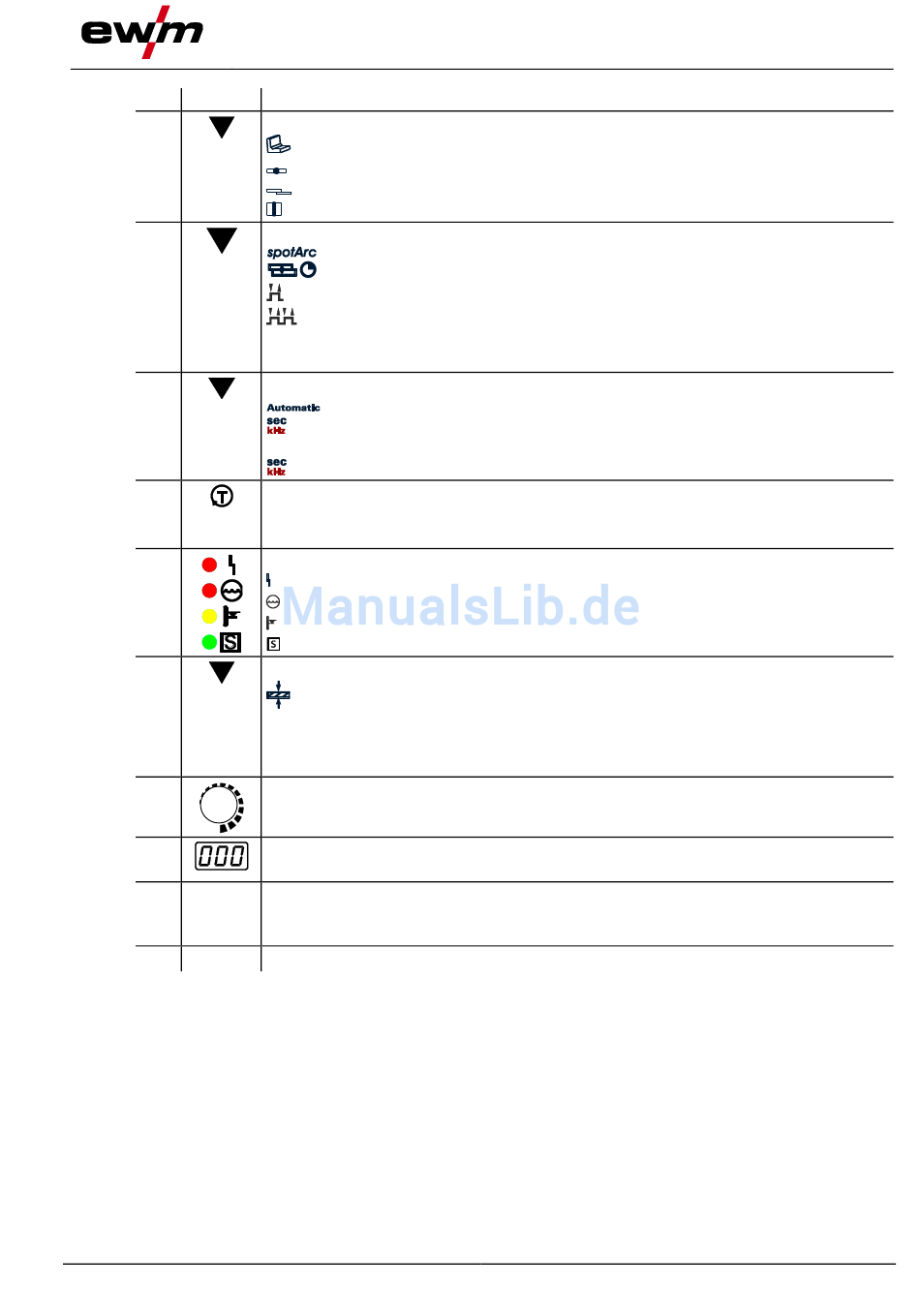

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Drucktaste Anwahl Nahtart
------- Kehlnaht
-------- I-Stoß
------- Kehlnahtüberlappstoß
--------- Fallnaht
Drucktaste Betriebsart / Energiesparmodus
-- spotArc / spotmatic (Einstellbereich Punktzeit)
-------- 2-Takt
------ 4-Takt
Nach 3 s Betätigung wechselt das Gerät in den Energiesparmodus. Zum Reaktivieren
genügt die Betätigung eines beliebigen Bedienelementes > siehe Kapitel 5.7.
Drucktaste Pulsschweißen
-- WIG-Pulsautomatik (Frequenz und Balance)
-------- Signalleuchte leuchtet grün: Pulsen (thermisches Pulsen) / E-Hand-
Impulsschweißen
-------- Signalleuchte leuchtet rot: kHz-Pulsen (metallurgisches Pulsen)
Drucktaste Gastest / Schlauchpaket spülen
> siehe Kapitel 5.2.1
Stör- / Zustandsanzeigen
----------- Signalleuchte Sammelstörung
--------- Signalleuchte Wassermangel (Schweißbrennerkühlung)
---------- Signalleuchte Übertemperatur
--------- Signalleuchte S-Zeichen
Drucktaste Umschaltung Anzeige
------- Anzeige Materialdicke
VOLT --- Anzeige Schweißspannung
JOB ----- Anzeige JOB-Nummer
PROG --- Anzeige Programm-Nummer
Drehknopf Schweißparametereinstellung
Einstellung von Strömen, Zeiten und Parametern.
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 5.2.8
Signalleuchte Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet.
Funktionsablauf > siehe Kapitel 4.4.1
Gerätesteuerung (Modus RC - off)
21
