Aufbau und Funktion
WIG-Schweißen
Wird die Funktion "Schlauchpaket spülen" nicht durch nochmaliges Betätigen der Drucktaste
„Gas- und Stromparameter" beendet, strömt so lange Schutzgas, bis die Gasflasche entleert ist!
5.2.3

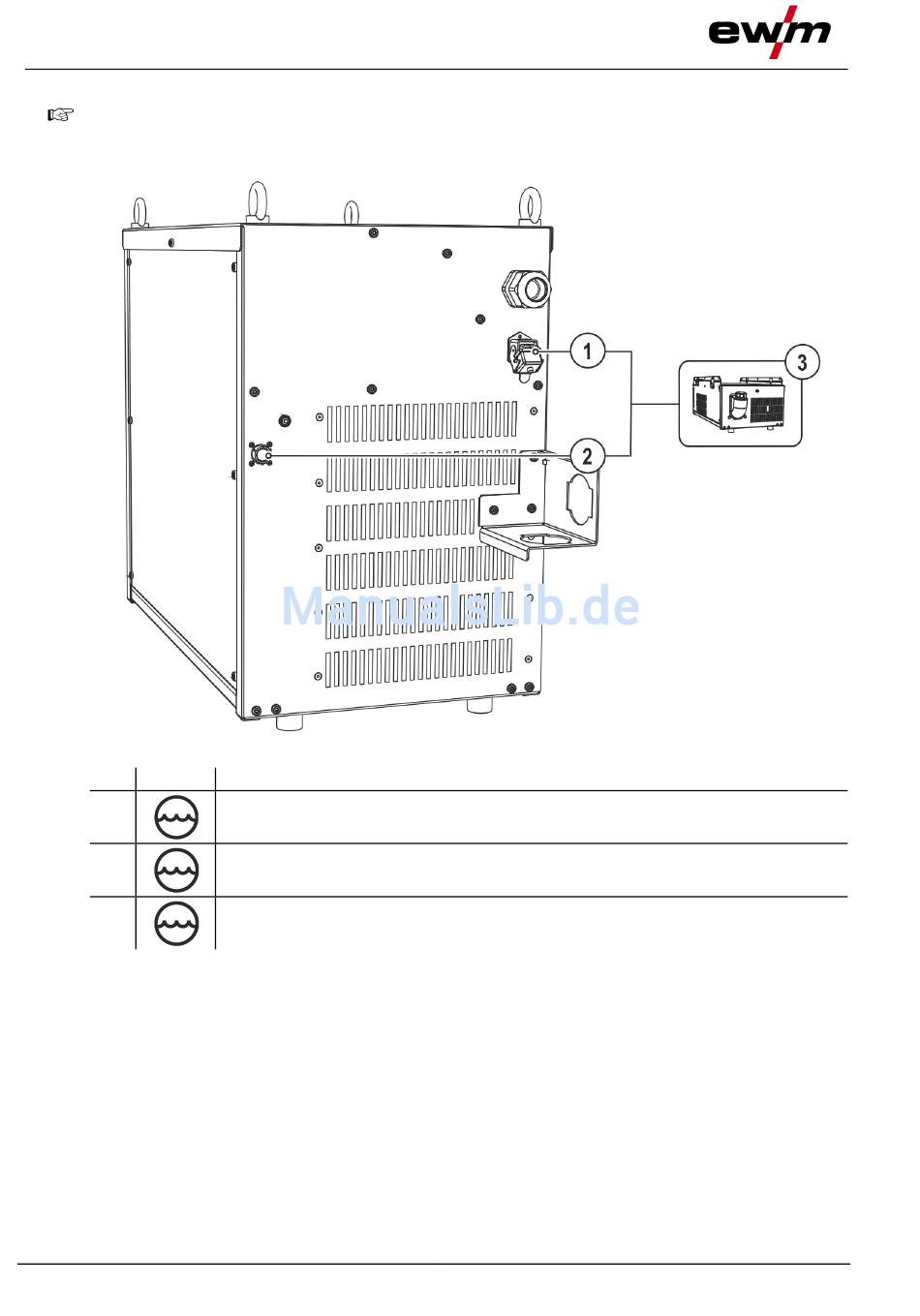

Schweißbrennerkühlung
Pos. Symbol
1
2
3
•
8-poligen Steuerleitungsstecker des Kühlgerätes in Anschlussbuchse, 8-polig des Schweißgerätes
einstecken und verriegeln.
•
5-poligen Versorgungsstecker des Kühlgerätes in Anschlussbuchse, 5-polig des Schweißgerätes
einstecken und verriegeln.
30
Beschreibung
0
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Kühlmodul
Abbildung 5-8
099-000141-EW500
20.11.2017
