5.3
Schweißaufgaben organisieren (Modus "JOB-Manager")
Die Organisation (Einstellung, Verwaltung und Erstellung) der Schweißaufgaben (JOBs) bzw.
Programme erfolgt mit der Parametrierungssoftware PC300.Net. Die Umschaltung der JOBs
erfolgt mit einem Interface (z. B.: RINT X12).
Mit dem JOB-Manager können JOBs geladen, kopiert oder zurückgesichert werden.
Ein JOB ist eine Schweißaufgabe, die sich aus den 4 Hauptschweißparametern
•
Schweißverfahren,
•
Materialart,
•
Elektrodendurchmesser und
•
Nahtart definiert.
In jedem JOB kann ein Programmablauf definiert werden.
In jedem Programmablauf können bis zu 16 Programme (P0 bis P15) eingestellt werden.
Dem Anwender stehen insgesamt 249 JOBs zur Verfügung. Davon sind 121 JOBs bereits
vorprogrammiert. Weitere 128 JOBs können frei definiert werden.
Wir unterscheiden zwei Speicherbereiche:
•
121 werksseitig, vorprogrammierte, feste JOBs. Feste JOBs werden nicht geladen sondern über die
Schweißaufgabe definiert (jeder Schweißaufgabe ist eine JOB-Nummer fest zugeordnet).
•
128 frei definierbare JOBs (JOB 129 bis 256)
Nach der Ausführung einer dieser beschriebenen Aktionen, schaltet das Gerät wieder auf die
Standardparameter wie Strom und Spannung um.
Damit alle Änderungen wirksam werden, darf frühestens nach 5 s das Schweißgerät
ausgeschaltet werden!
5.3.1
Zeichenerklärung

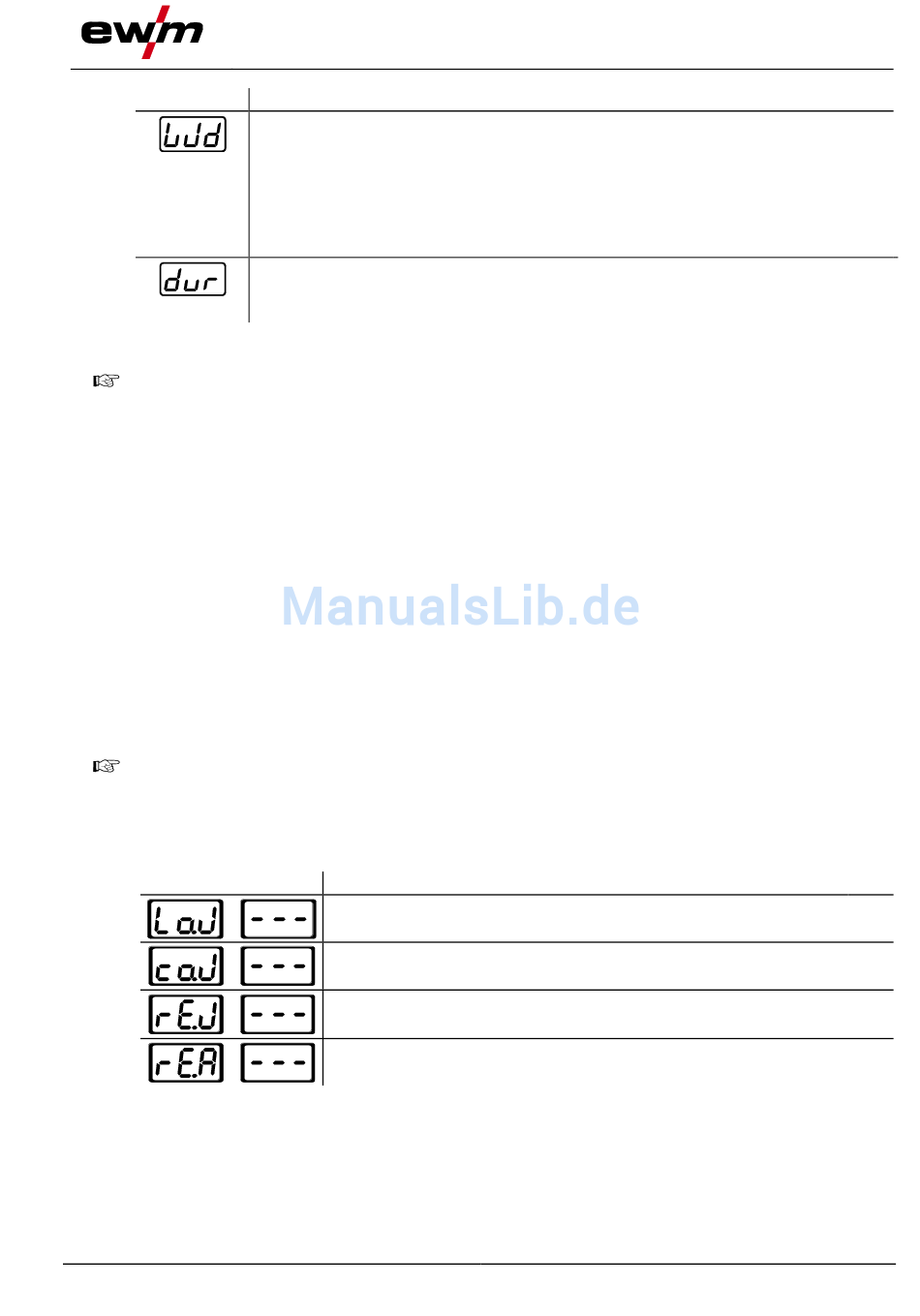

Display
099-000141-EW500
20.11.2017
Einstellung / Anwahl
Drahtdurchmesser Zusatzdraht (manuelle Einstellung)
Einstellung des Drahtdurchmessers von 0,6 mm bis 1,6 mm.
Der Buchstabe „d" vor dem Drahtdurchmesser in der Anzeige (d0.8) signalisiert eine
vorprogrammierte Kennlinie (Betriebsart KORREKTUR).
Wenn für den gewählten Drahtdurchmesser keine Kennlinie besteht, muss die
Einstellung der Parameter manuell erfolgen (Betriebsart MANUELL).
Um die Betriebsart zu wählen.
Drahtrückzug
•
Wert erhöhen = mehr Drahtrückzug
•
Wert verringern = weniger Drahtrückzug
Bedeutung
JOB laden (Load JOB)
JOB kopieren (copy JOB)
einzelnen JOB zurücksetzen (reset JOB)
alle JOBs zurücksetzen (reset all JOBs)
Aufbau und Funktion
Schweißaufgaben organisieren (Modus "JOB-Manager")
47
