Aufbau und Funktion
WIG-Schweißen

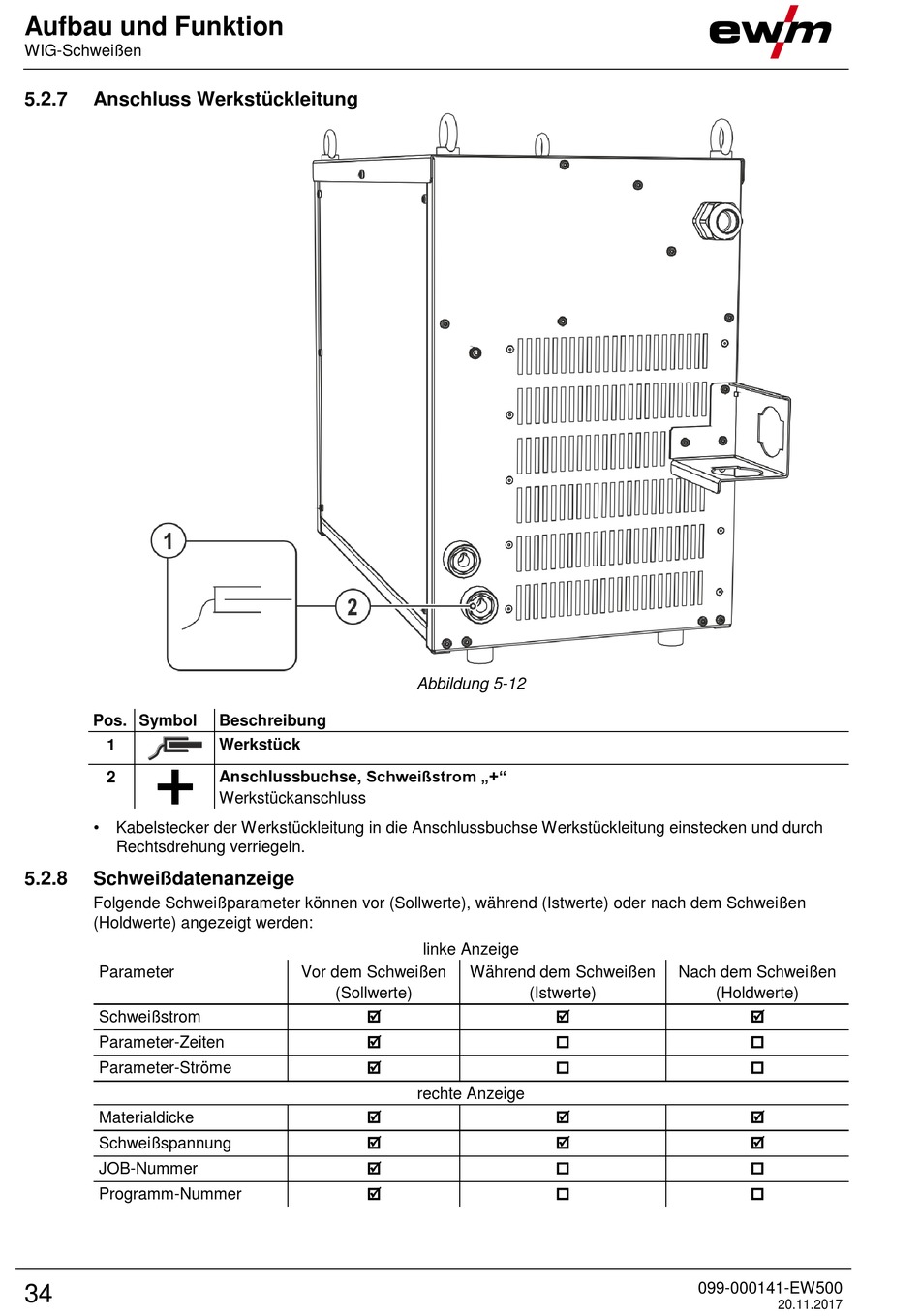

5.2.7
Anschluss Werkstückleitung
Pos. Symbol
1
2
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse Werkstückleitung einstecken und durch
Rechtsdrehung verriegeln.
5.2.8
Schweißdatenanzeige
Folgende Schweißparameter können vor (Sollwerte), während (Istwerte) oder nach dem Schweißen
(Holdwerte) angezeigt werden:
Parameter
Schweißstrom
Parameter-Zeiten
Parameter-Ströme
Materialdicke
Schweißspannung
JOB-Nummer
Programm-Nummer
34
Beschreibung
0
Werkstück
Anschlussbuchse, Schweißstrom „+"
Werkstückanschluss
Vor dem Schweißen
(Sollwerte)
Abbildung 5-12
linke Anzeige
Während dem Schweißen
(Istwerte)
rechte Anzeige
Nach dem Schweißen
(Holdwerte)
