Gerätebeschreibung - Schnellübersicht

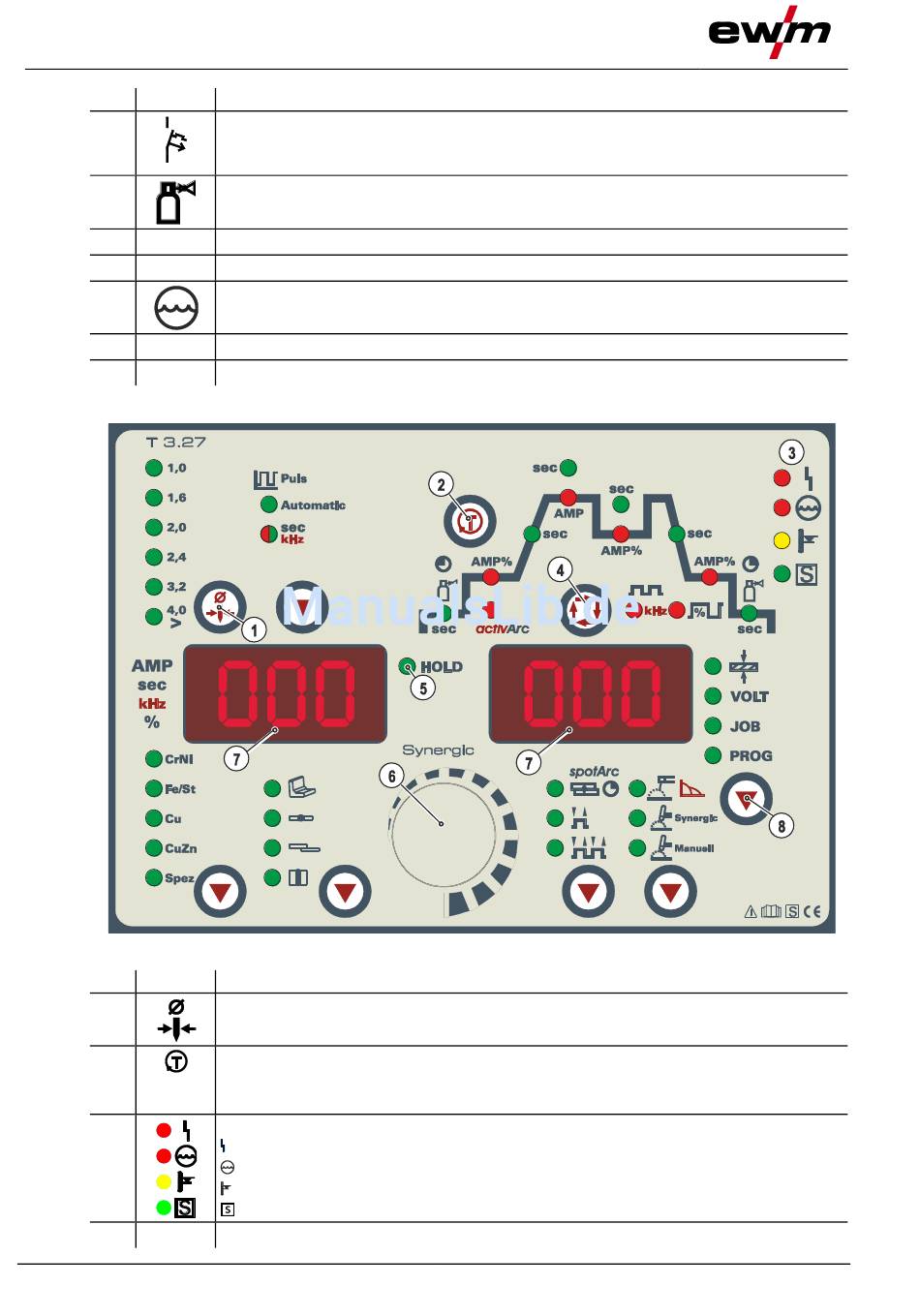

Gerätesteuerung (Modus RC - on)
Pos. Symbol
9
10
11
12
13
14
15
4.3
Gerätesteuerung (Modus RC - on)
Pos. Symbol
1
2
3
4
18
Beschreibung
0
Drucktaste, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubantrieb.
Ausgelöste Sicherung durch Betätigen zurücksetzen
Anschlussgewinde G¼", Schutzgasanschluss, Eingang
Austrittsöffnung Kühlluft
Netzanschlusskabel > siehe Kapitel 5.1.6
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Zugentlastung Zwischenschlauchpaket
Gerätefüße
Beschreibung
0
Drucktaste Elektrodendurchmesser > siehe Kapitel 5.2.14
Zündoptimierung (WIG) > siehe Kapitel 5.2.16
Drucktaste Gastest / Schlauchpaket spülen
> siehe Kapitel 5.2.2.1
Stör- / Zustandsanzeigen
---------- Signalleuchte Sammelstörung
--------- Signalleuchte Wassermangel (Schweißbrennerkühlung)
--------- Signalleuchte Übertemperatur
--------- Signalleuchte S-Zeichen
Funktionsablauf > siehe Kapitel 4.3.1
Abbildung 4-3
099-000141-EW500
20.11.2017
