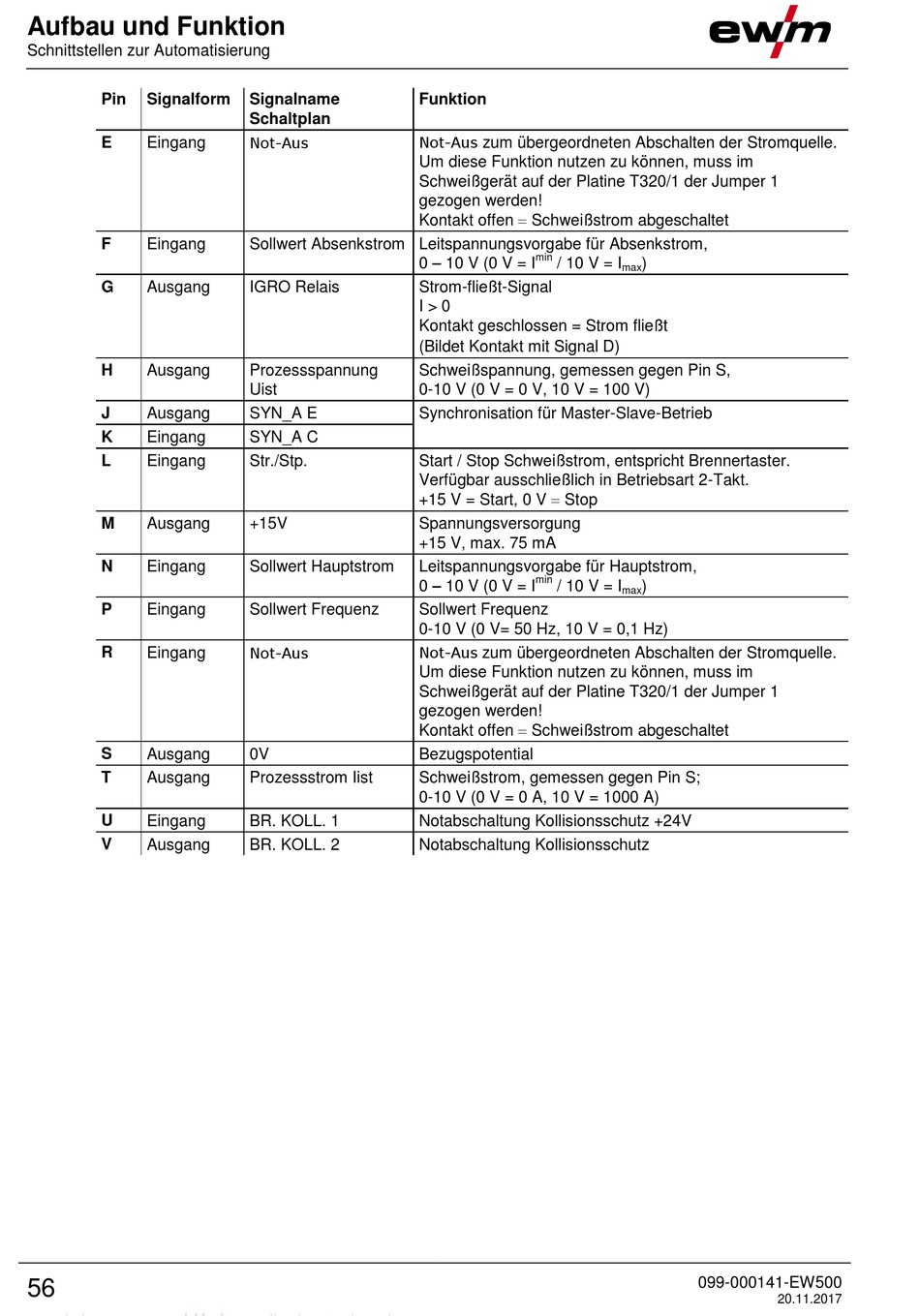

Aufbau und Funktion
Schnittstellen zur Automatisierung
Pin
Signalform
E
Eingang
F
Eingang
G
Ausgang
H
Ausgang
J
Ausgang
K
Eingang
L
Eingang
M
Ausgang
N
Eingang
P
Eingang
R
Eingang
S
Ausgang
T
Ausgang
U
Eingang
V
Ausgang
56
Signalname
Funktion
Schaltplan
Not-Aus
Not-Aus
Um diese Funktion nutzen zu können, muss im
Schweißgerät auf der Platine T320/1 der Jumper 1
gezogen werden!
Kontakt offen Schweißstrom abgeschaltet
Sollwert Absenkstrom Leitspannungsvorgabe für Absenkstrom,
0 – 10 V (0 V = I
IGRO Relais
Strom-fließt-Signal
I > 0
Kontakt geschlossen = Strom fließt
(Bildet Kontakt mit Signal D)
Prozessspannung
Schweißspannung, gemessen gegen Pin S,
Uist
0-10 V (0 V = 0 V, 10 V = 100 V)
SYN_A E
Synchronisation für Master-Slave-Betrieb
SYN_A C
Str./Stp.
Start / Stop Schweißstrom, entspricht Brennertaster.
Verfügbar ausschließlich in Betriebsart 2-Takt.
+15 V = Start, 0 V Stop
+15V
Spannungsversorgung
+15 V, max. 75 mA
Sollwert Hauptstrom
Leitspannungsvorgabe für Hauptstrom,
0 – 10 V (0 V = I
Sollwert Frequenz
Sollwert Frequenz
0-10 V (0 V= 50 Hz, 10 V = 0,1 Hz)
Not-Aus
Not-Aus
Um diese Funktion nutzen zu können, muss im
Schweißgerät auf der Platine T320/1 der Jumper 1
gezogen werden!
Kontakt offen Schweißstrom abgeschaltet
0V
Bezugspotential
Prozessstrom Iist
Schweißstrom, gemessen gegen Pin S;
0-10 V (0 V = 0 A, 10 V = 1000 A)
BR. KOLL. 1
Notabschaltung Kollisionsschutz +24V
BR. KOLL. 2
Notabschaltung Kollisionsschutz
zum übergeordneten Abschalten der Stromquelle.
min
/ 10 V = I
)
max
min
/ 10 V = I
)
max
zum übergeordneten Abschalten der Stromquelle.
099-000141-EW500
20.11.2017
