Berührungsloser Spannungsdetektor (NCV)
Der Bereich an der Oberseite der Klemmbacken wird für die Erfassung von Wechselspannung
verwendet.
Wenn das elektrische Feld > 100V und die Entfernung von der Spitze der Klemmbacken < 10mm
beträgt, ertönt ein Piepton und die rote LED-Lampe leuchtet auf.
Die NCV-Lampe blinkt mit der selben Geschwindigkeit wie der Piepton. Je höher die Feldstärke,
desto schneller ist auch der Piepton und das Blinken der Lampe.
Wenn das abgetastete Feld die höchste Feldstärke erreicht hat, ertönt der Piepton und die NCV-
Lampe leuchtet kontinuierlich.
Wenn das Messgerät nicht wie oben beschrieben auf eine Wechselspannung reagiert, besteht
weiterhin die Möglichkeit, dass eine Spannung vorliegt. Seien Sie bitte vorsichtig.
1.
Drehen Sie den Funktionsschalter auf die NCV Position.
2.
In diesem Modus zeigt das Messgerät 'OL' und 'NCV' an.
3.
Platzieren Sie das Messgerät in die Nähe einer elektrischen Energiequelle. Die Spitze der
Klemmbacken bietet die höchste Empfindlichkeit.
4.
Beachten Sie den Piepton und das Erleuchten der NCV-Lampe, wenn eine
Wechselspannung gemessen wird.

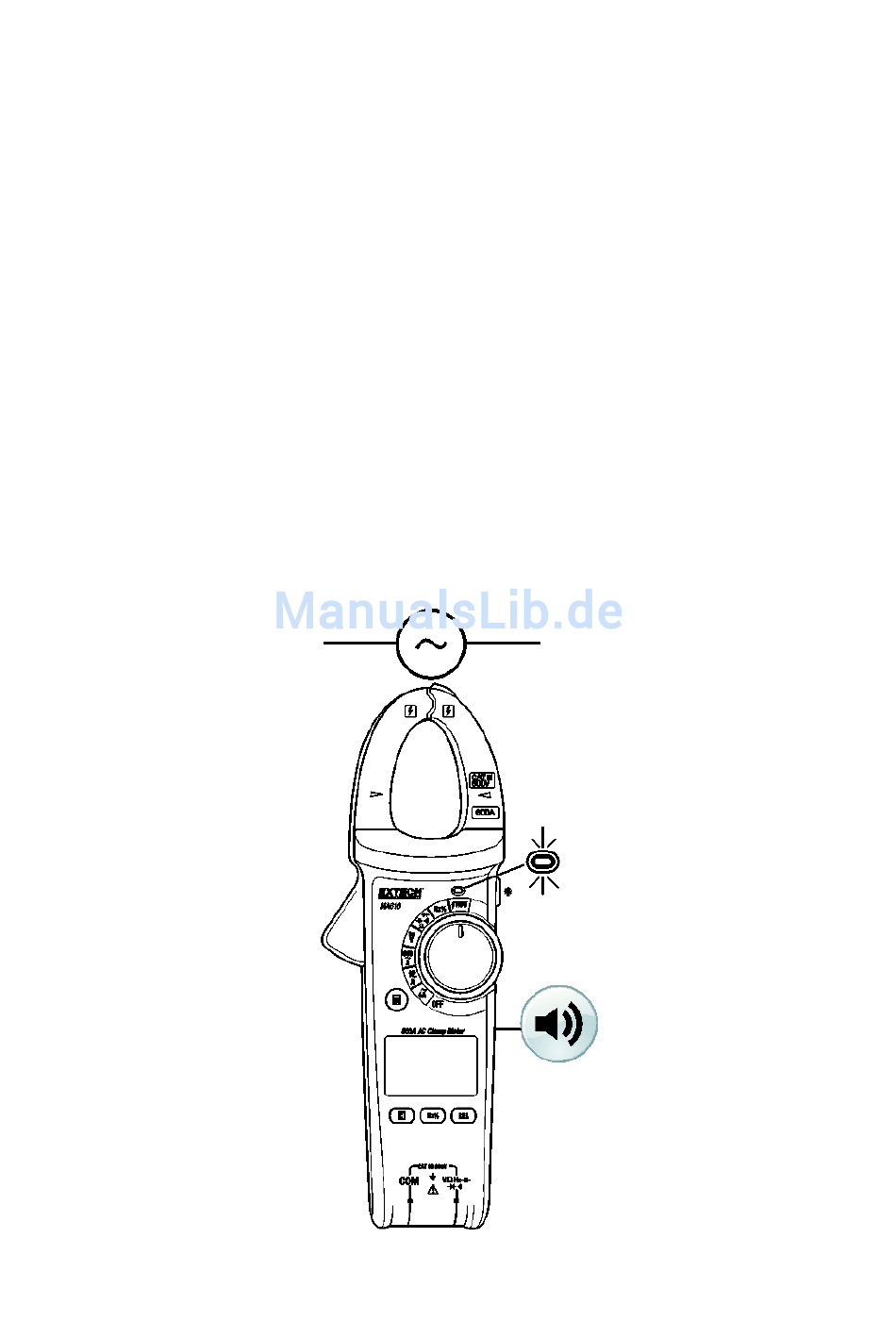

Bild 9 – Berührungslose Spannungserkennung
14
EXTECH INSTRUMENTS
MA610-de-DE_V1.0 12/16
