Frequenzmessungen
WARNUNG: Bei der Frequenzmessung keine Spannungen > 30Vrms eingeben.
Drehen Sie den Funktionsschalter auf die Hz Position.
1.
Stecken Sie den schwarzen Bananenstecker in die negative (COM) Buchse. Stecken Sie
den roten Bananenstecker in die rote Buchse. Siehe Bild 6.
2.
Berühren Sie mit den Spitzen der Messleitungen den Stromkreis oder die Komponente.
3.
Lesen Sie die Frequenzmessung auf dem Display ab.
4.
Verwenden Sie die Hz% Taste, um Duty Cycle % (Einschaltdauer) anzuzeigen.

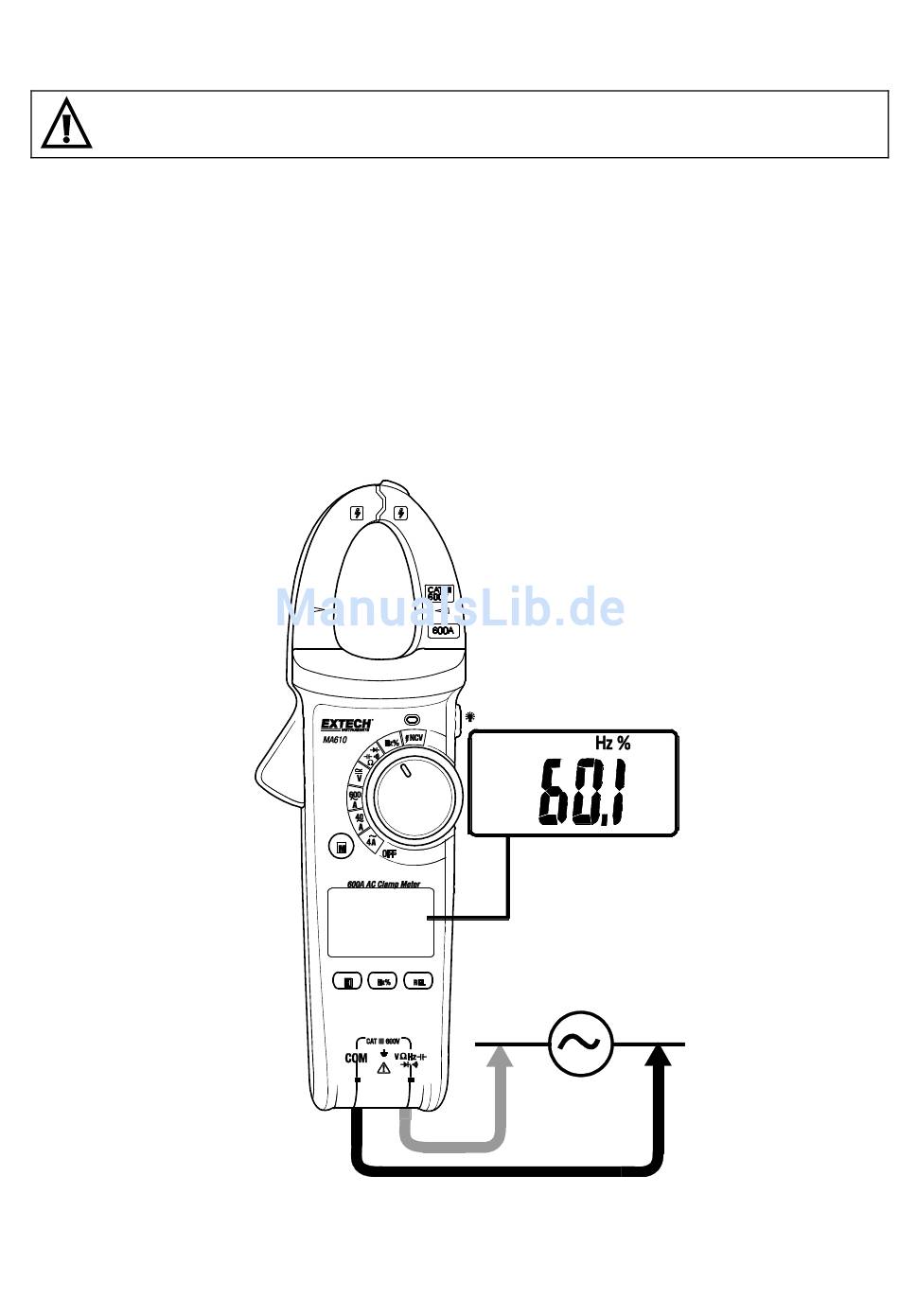

Bild 6 – Frequenzmessungen
11
EXTECH INSTRUMENTS
MA610-de-DE_V1.0 12/16
