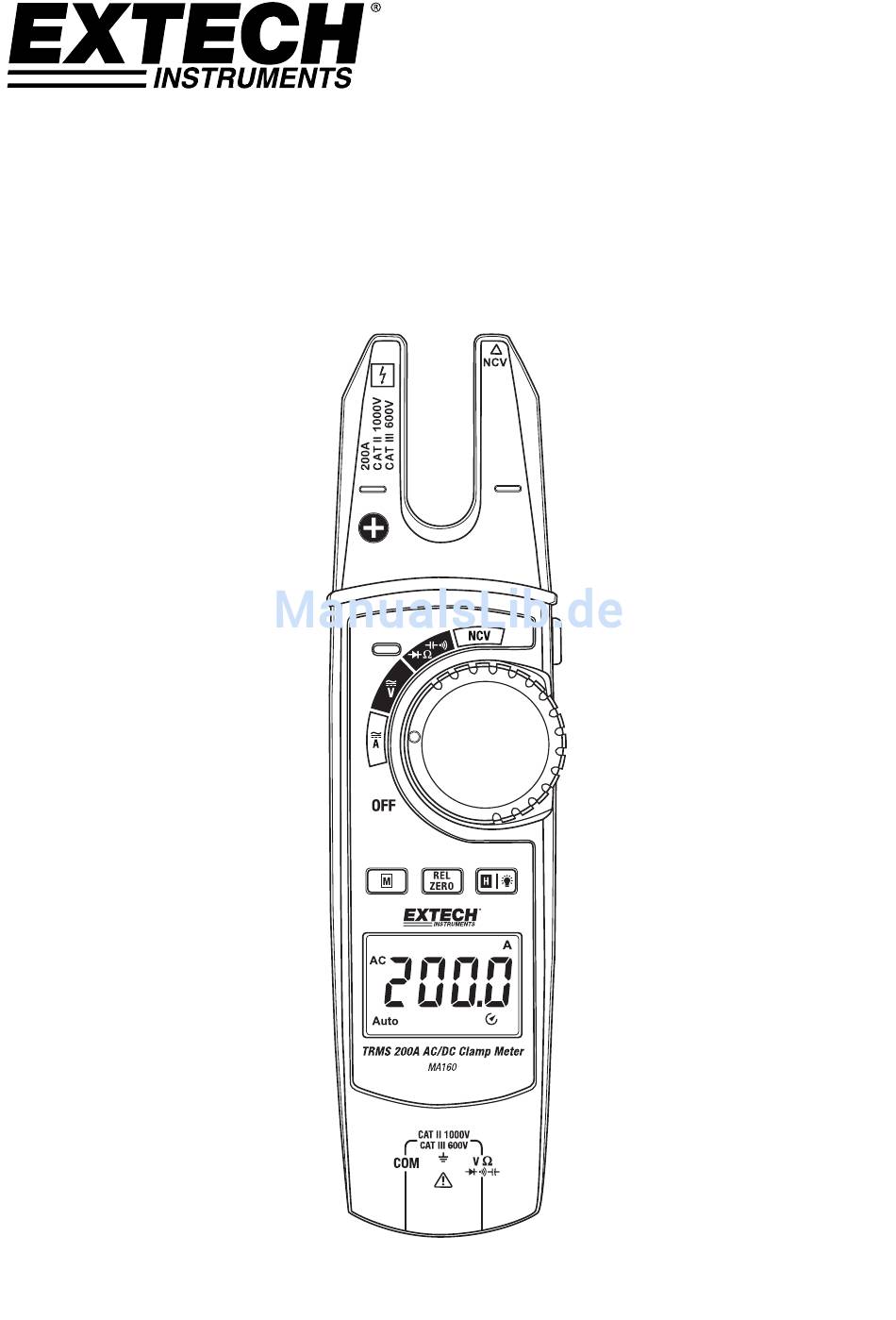

- Seite 1 BEDIENUNGSANLEITUNG True RMS 200A AC/DC Strommesszange Modell MA160 ...
-
Seite 2: Inhaltsverzeichnis
3. BESCHREIBUNG 6 4. BEDIENUNG 9 Messgerät einschalten Display Hintergrundbeleuchtung Arbeitslicht Data Hold (Messwert einfrieren) Messleitung Rücksicht Spannungsmessungen Wechselspannungsmessungen Gleichspannungsmessungen Strommessungen mit der Zange Berührungslose Volterkennung (Spannungsdetektor) Funktion Widerstandsmessungen Durchgangsprüfung Kapazitätsmessungen Diodenprüfung 5. WARTUNG 18 6. TECHNISCHE DATEN 19 MA160‐de‐DE_V1.0 10/15 ... -
Seite 3: Einführung
1. Einführung Vielen Dank, dass Sie sich für die Extech MA160 Strommesszange entschieden haben. MA160 ist eine vielseitige True RMS Strommesszange. Messen Sie Wechsel‐/Gleichspannung, Wechselstrom, Gleichstrom, Widerstand, Dioden, Durchgang, und Kapazitäten. MA160 beinhaltet auch eine Berührungslose Volterkennungs‐ Funktion. Weitere Funktionen sind Data‐Hold (Messwert einfrieren), Relativ‐Modus, Arbeitslicht, Hintergrundbeleuchtung, und eine automatische Abschaltfunktion. Dieses Gerät wird vollständig getestet sowie kalibriert ausgeliefert und bietet bei ordnungsgemäßer Verwendung jahrelange, zuverlässige Dienste. Besuchen Sie unsere Webseite (www.extech.com), um die Aktualität dieser Bedienungsanleitung zu überprüfen und um Produktupdates und Kundenunterstützung zu erhalten. Eigenschaften Anzeigeumfang des Digital‐Displays 6000 Großes hintergrundbeleuchtetes LCD‐Display True RMS AC Messungen 0.8% Spannungsgenauigkeit Data Hold (Messwert einfrieren) Relativ‐Modus Automatische Abschaltfunktion (APO) 200A Wechselstrommessungen 200A Gleichstrommessungen Berührungslose Volterkennung (Spannungsdetektor) Funktion ... -
Seite 4: Sicherheitshinweise
Funktionsfähigkeit des Messgeräts auftauchen. Verwenden Sie nicht mehr Spannung zwischen Anschlüssen oder zwischen dem Anschluss und dem Erd‐ boden, als auf dem Messgerät angegeben. Messen Sie keine Spannungen über 1000V DC oder 600 V AC zwischen dem Anschluss und des Erd‐ bodens um einen elektrischen Schlag zu vermeiden und die Strommesszange nicht zu beschädigen. Vorsicht bei Spannungen über 30VACrms, 42 VAC Spitze oder 60 VDC. Bei solchen Spannungen besteht Stromschlaggefahr. Um irreführende Messwerte zu vermeiden welche zu Stromschlägen oder Verletzungen führen können, ersetzen Sie die Batterien sobald der niedrige Batteriestatus angezeigt wird. Trennen Sie die Stromversorgung des zu prüfenden Schaltkreises und entladen Sie alle Hochspannungskondensatoren vor dem Prüfen von Widerstand, Durchgang, Dioden oder der Kapazität. Verwenden Sie das Messgerät nicht in der Nähe oder in Bereichen mit explosiven Gasen oder Dämpfen. Um das Risiko von Feuer und Stromschlägen zu vermeiden, verwenden Sie dass Messgerät nicht wenn es nass ist und setzen Sie das Messgerät keiner Feuchtigkeit aus. Individuelle Schutzausrüstung sollte verwendet werden wenn unter Spannung stehende Gefahrenteile wahrend der Messung zugänglich sein könnten. WARNHINWEISE WARNHINWEISE weisen auf gefährliche Bedingungen und Aktionen hin, die SCHÄDEN am Messgerät oder an zu prüfenden Geräten verursachen können. Setzen Sie das Messgerät keinen extremen Temperaturen oder hoher Luftfeuchtigkeit aus. Entfernen Sie die Messleitungen von den Testpunkten bevor Sie den Funktionszeiger drehen. Setzen Sie das Gerät keiner extremen Temperatur oder Luftfeuchtigkeit aus. Niemals das Messgerät auf die Widerstands, Dioden‐, Kapazitäts‐, Mikro‐Verstärker oder Verstärker Funktion bei der Spannungsmessung einer Stromversorgung einstellen; dies kann zur Beschädigung des Messgeräts und des Testgeräts führen. MA160‐de‐DE_V1.0 10/15 ... - Seite 5 Sicherheitssymbole, die sich in der Regel am Messgerät und in den Anweisungen finden. Dieses Symbol neben einem anderen Symbol weist auf wichtige weiterführende Informationen in der Anleitung hin. Risiko Stromschlag. Das Gerät ist durch doppelte oder verstärkte Isolierung geschützt. Niedriger Batteriestatus Symbol. Entspricht den Richtlinien der Europäischen Union. Dieses Produkt nicht im Hausmüll entsorgen. AC Messung. DC Messung. Erdung. ÜBERSPANNUNGSKATEGORIEN NACH IEC1010 ÜBERSPANNUNGSKATEGORIE I Geräte der ÜBERSPANNUNGSKATEGORIE I sind Geräte für den Anschluss an Schaltkreise, in denen Vorkehrungen getroffen wurden, um transiente Überspannungen auf einen niedrigen Pegel zu begrenzen. Hinweis – Beispiele sind geschützte elektronische Schaltkreise. ÜBERSPANNUNGSKATEGORIE II Geräte der ÜBERSPANNUNGSKATEGORIE II sind Energie verbrauchende Geräte, die von einer festen Einrichtung versorgt werden. Hinweis – Beispiele sind Haushalts, Büro‐ und Laborgeräte. ÜBERSPANNUNGSKATEGORIE III Geräte der ÜBERSPANNUNGSKATEGORIE III sind Geräte in festen Einrichtungen. Hinweis – Beispiele sind Schalter in festen Einrichtungen und einige Geräte für industriellen Gebrauch mit permanentem Anschluss an eine feste Installation. ÜBERSPANNUNGSKATEGORIE IV Geräte der ÜBERSPANNUNGSKATEGORIE IV sind zum Gebrauch am Ort der Installation bestimmt. Hinweis – Beispiele sind Elektrizitätsmesser und primäre Überstrom‐Schutzvorrichtungen. MA160‐de‐DE_V1.0 10/15 ...
-
Seite 6: Beschreibung

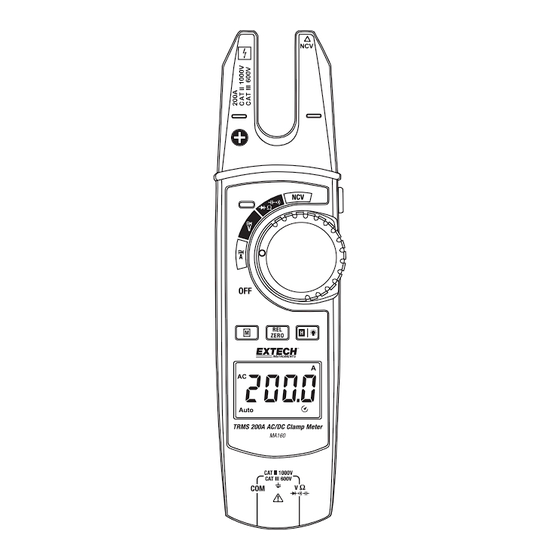

3. Beschreibung Beschreibung des Messgeräts Berührungslose Volterkennung (Spannungsdetektor) Strommesszange Arbeitslicht Volt‐Erkennung Alarm LED Lampe (NCV) Arbeitslichtschalter Funktionsschalter (Drehschalter) Mode (M) Taste Relativ , DCA Zero Taste Hold und Hintergrundbeleuchtungs‐Taste Display Anschlussbuchse für Messleitungen Hinweis: Die Batterien befinden sich auf der Rückseite. Fig 3‐1 BESCHREIBUNG MESSGERÄT MA160‐de‐DE_V1.0 10/15 ... -
Seite 7: Beschreibung Des Displays Für Ma160
Beschreibung des Displays für MA160 Fig 3‐2 MA160 MESSGERÄT DISPLAY Maßeinheit DCA Zero Taste Relativ Taste Data Hold (Messwert einfrieren) Wechselstrom Gleichstrom Automatischer Messbereich Durchgangsprüfung Diode 10. Kapazität 11. Berührungslose Volterkennungsfunktion (Spannungsdetektor) 12. Abschaltautomatik 13. Batterie Status 14. LCD Display MA160‐de‐DE_V1.0 10/15 ... -
Seite 8: Push-Taste Beschreibung
Push‐Taste Beschreibung Kurzzeitiges Drücken der Mode (M) Taste führt zu folgenden Funktionen in der Tabelle aufgelistet: Fig. 3‐4 Mode (M) Taste Funktionstabelle Schalterposition Mode (M) Taste Funktion AC DC AC DC Ω Drücken Sie kurz, um zum Relativ Modus zu gelangen und ihn wieder auszuschalten. Dieser Operationsmodus ist nur für Wechsel/Gleichstrom Spannung, Wechselstrommessungen und Kapazitätsmessungen geeignet. Im DCA Modus drücken Sie die Tastatur um diese auf Null zurückzuschalten und drücken und halten Sie die Taste um die Null zu verlassen. Drücken und halten Sie diese Taste um die LCD Hintergrundbeleuchtung zu Aktivieren / Deaktivieren. Kurzzeitiges Drücken schaltet DATA HOLD (Messwert einfrieren) AN oder AUS. Funktionsschalter Beschreibung Messgerät POWER OFF Position Wechselstrom/Gleichstrom Messung (benutzen Sie die M Taste und wählen Sie zwischen AC / DC.) Wechselstrom/Gleichstrom Spannung (benutzen Sie die M Taste und wählen Sie zwischen AC oder DC) Kapazität, Durchgangsprüfung, Diode, Widerstand Modus(benutzen Sie die M Taste um den Modus auszuwählen) Berührungslose Volterkennung (Spannungsdetektion) Position mit LED Alarm Fig 3‐3 MA160 Funktionsschalter MA160‐de‐DE_V1.0 10/15 ... -
Seite 9: Bedienung
Benutzerhandbuch. Messgerät einschalten Drehen Sie den Funktionsschalter auf eine beliebige Position um das Messgerät anzuschalten. Überprüfen Sie die Batterien falls das Gerät sich nicht anschaltet. Für den Austausch der Batterien beziehen Sie sich auf den Abschnitt Wartung. Drehen Sie den Funktionsschalter auf die OFF Position um das Gerät auszuschalten. Das Messgerät fügt über eine automatische Abschaltfunktion (APO), die das Messgerät nach 15 Minuten Inaktivität ausschaltet. Wenn APO aktiviert ist, wird das APO Symbol auf dem Display angezeigt wenn das Messgerät eingeschaltet ist. Das niedriger Batteriestatus Symbol erscheint auf dem Display wenn die Batteriespannung unter den Schwellenwert sinkt. Display Hintergrundbeleuchtung Mit dem Messgerät auf ON eingestellt, drücken und halten Sie die Hintergrundbeleuchtungs‐Taste um das Hintergrundlicht an (ON) oder aus (OFF) zu schalten. Beachten Sie, dass die übermäßige Verwendung der Hintergrundbeleuchtung die Lebensdauer der Batterien verkürzt. Arbeitslicht Mit dem Messgerät auf ON eingestellt, drücken Sie die Arbeitslicht Taste auf der rechten Seite des Messgeräts. Ein kurzes Drücken schaltet das Arbeitslicht aus. Die Arbeitslicht Lampe befindet sich auf der Rückseite des Messgeräts im unteren Bereich der Spannbacke. Data Hold (Messwert einfrieren) Um den Messwert des LCD Displays einzufrieren, drücken Sie die Data Hold (H) Taste. Während Data Hold aktiviert ist, erscheint das H Symbol auf dem LCD. Drücken Sie die (H) Taste um zum normalen Betrieb zurückzukehren. Das H Symbol schaltet sich aus. Messleitung Rücksicht Abdeckungen der Messleitung‐Prüfspitzen können bei CAT II 1000V Installationen entfernt werden. Benutzen Sie die Abdeckung der Messeleitung‐Prüfspitzen für CAT III 1000V Installationen. Entfernen Sie die Abdeckungen und Prüfspitzen vom Messgerät bevor Sie die Leitungen mit dem Messgerät verbinden. MA160‐de‐DE_V1.0 10/15 ... -
Seite 10: Spannungsmessungen
Spannungsmessungen WARNUNG: Entfernen Sie die Abdeckung der Messleitung für CAT II 1000V Installationen. Benutzen Sie die Abdeckung der Messleitung für CAT III 600V Installationen Messen Sie keine Spannungen größer als 600 VAC oder 1000 VDC. VORSICHT: Schließen Sie vor dem Verbinden der Messleitungen mit dem Stromkreis oder dem Gerät zuerst die schwarze vor der roten Leitung an. Beim Trennen der Messleitungen entfernen Sie zuerst die rote vor der schwarzen Leitung. Trennen Sie die Sonden und den Stromkreis erst nachdem alle Messungen abgeschlossen sind. Wechselspannungsmessungen Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Buchse und den Bananenstecker der roten Messleitung in die positive (V/Ω) Buchse. Drehen Sie den Funktionsschalter auf die Position. Benutzen Sie die M Taste und wählen Sie AC. Lesen Sie die oben angegebenen Warn‐ und Vorsichtshinweise um festzustellen ob die Abdeckungen der Messleitungen verwendet oder nicht verwendet werden sollen. Legen Sie die Prüfspitzen an den zu prüfenden Stromkreis. Lesen Sie nun den Spannungs‐Messwert auf dem Display ab. Das Display zeigt das Messergebnis mit dem exakten Dezimalpunkt an. Das Messgerät zeigt auch die Art der Messung, Maßeinheiten und andere relevante Multifunktionssymbole. Das Messgerät kann Wechselspannungen bis zu 600V messen. Fig 4‐1 WECHSELSPANNUNGSMESSUNGEN MA160‐de‐DE_V1.0 10/15 ... -
Seite 11: Gleichspannungsmessungen
Gleichspannungsmessungen Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Buchse und den Bananenstecker der roten Messleitung in die positive (V/Ω) Buchse. Drehen Sie den Funktionsschalter auf die Position. Benutzen Sie die M Taste und wählen Sie DC. Lesen Sie die oben angegebenen Warn‐ und Vorsichtshinweise um festzustellen ob die Abdeckungen der Messleitungen verwendet oder nicht verwendet werden sollen. Legen Sie die Prüfspitzen an den zu prüfenden Stromkreis. Achten Sie unbedingt auf die richtige Polarität (rote Messleitung an Positiv, schwarze Messleitung an Negativ). Lesen Sie nun den Spannungs‐Messwert im Display ab. Das Display zeigt das Messergebnis mit dem exakten Dezimalpunkt an. Bei umgekehrter Polarität zeigt das Display vor dem Wert ein Minuszeichen (‐) an. Das Messgerät kann Gleichspannungen bis zu 1000V messen. Fig 4‐2 GLEICHSPANNUNGSMESSUNGEN MA160‐de‐DE_V1.0 10/15 ... -
Seite 12: Strommessungen Mit Der Zange
Strommessungen mit der Zange WARNUNG: Messen Sie den Strom am Stromkreis nicht wenn die Spannung über 750V AC oder 1000V DC steigt. Dies kann das Gerät beschädigen und zu Verletzungen führen. Fig. 4‐3 Richtiges und falsches Klemmen Versichern Sie sich dass die Messleitungen vom Messgerät getrennt sind. Stellen Sie den Funktionsschalter auf die Position. Benutzen Sie die M Taste und wählen Sie AC oder DC. Für DC drücken Sie ZERO um jegliche Restmagnete zu entfernen und das Display zu neutralisieren bevor die Zange den Leiter klemmt. Bewegen Sie das Messgerät sodass sich nur ein Leiter auf der Basis der Spannbacke befindet. Für optimale Ergebnisse setzen Sie die Leiter in die Mitte der Spannbacken. Lesen Sie nun den Spannungs‐Messwert im Display ab. Das Display zeigt das Messergebnis mit dem exakten Dezimalpunkt an. Bei umgekehrter Polarität zeigt das Display vor dem Wert ein Minuszeichen (‐) an. MA160‐de‐DE_V1.0 10/15 ... -
Seite 13: Berührungslose Volterkennung (Spannungsdetektor) Funktion
Berührungslose Volterkennung (Spannungsdetektor) Funktion WARNUNG: Spannungen können in einem Stromkreis vorhanden sein auch wenn das Messgerät nicht piepst oder die NCV LED‐Lampe nicht blinkt. Überprüfen Sie das Messgerät immer indem Sie zuerst einen bekannten Wechselstrom messen und überprüfen Sie vor Gebrauch, ob die Batterien frisch sind. Wenn das Messgerät eine Wechselspannung oder ein elektromagnetisches Feld > 100VAC erkennt, geschieht Folgendes: Der akustische Alarm geht AN und AUS Die LED Lampe blinkt AN und AUS Das Display zeigt 1, 2, 3, oder 4 Striche Je größer die elektrische Feldstärke ist, desto schneller klingt der akustische Alarm, die LED Lampe und die Anzahl der Striche auf dem Display. Falls das Messgerät keinen Ton oder Licht von sich gibt, ist die Möglichkeit einer Spannung trotzdem vorhanden; seien Sie vorsichtig. Drehen Sie den Funktionsschalter auf die NCV Position um die Berührungslose Volterkennungsfunktion (Spannungsdetektor) einzuschalten. Beachten Sie, dass EF in diesem Modus angezeigt wird. Sollte EF nicht auf dem Display erscheinen während der Funktionsschalter auf die NCV Position anzeigt, überprüfen Sie die Batterien und verwenden Sie das Messgerät nicht bis EF angezeigt wird. Um zu testen, legen Sie das Messgerät in der Nähe einer elektrischen Energiequelle. Beachten Sie, dass die Spitze des Zählers die höchste Empfindlichkeit bietet. Beachten Sie den akustischen Alarm, die blinkende LED Lampe und die Striche die auf dem Display angezeigt werden, wenn eine elektrische Energiequelle erkannt wird. Fig 4‐4 BERÜHRUNGSLOSE VOLTERKENNUNG (SPANNUNGSDETEKTOR) MA160‐de‐DE_V1.0 10/15 ... -
Seite 14: Widerstandsmessungen
Widerstandsmessungen VORSICHT: Schalten Sie das Gerät auf aus (OFF) bevor Sie das Testgerät benutzen. Testen Sie keine Stromkreise oder Geräte wo 60VDC oder 30VAC vorhanden sind. Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Buchse und den Bananenstecker der roten Messleitung in die positive (V/Ω) Buchse. Drehen Sie den Funktionsschalter auf die Ω Position. Benutzen Sie die M Taste und wählen Sie das Ω Symbol auf dem Display welches nur den Widerstand anzeigt (Ohne die Symbole von Durchgangsprüfung/ Diode/ Kapazität anzuzeigen). Legen Sie die Prüfspitzen an den zu prüfenden Stromkreis. Am besten trennen Sie die eine Seite des zu prüfenden Kondensators damit der restliche Stromkreis nicht den Widerstandsmesswert beeinträchtigt. Lesen Sie nun den Widerstands‐Messwert im Display ab. Das Display zeigt das Messergebnis mit dem exakten Dezimalpunkt an. Liegt der Messwert außerhalb des Bereichs, wird das OL Symbol auf dem Display angezeigt. Fig 4‐5 WIDERSTANDSMESSUNGEN Hinweise Widerstandsmessungen: Das Display zeigt “OL” wenn ein offener Stromkreis erkannt wird oder wenn der Widerstand größer als die maximale Reichweite ist. Messleitungen haben einen Fehlwert von ungefähr 0.1Ω～0.2Ω für niedrige Widerstandsmessungen. Benutzen Sie die Relativ Taste um genaue Messwerte zu erhalten. Verkürzen Sie die Messleitungen, drücken Sie die REL Taste und messen Sie einen niedrigen Widerstand. Der Zähler subtrahiert den kurzen Stromkreis Wert. Sollte der Widerstand der Messleitungen größer als 0.5Ω entsprechen wenn diese verkürzt werden, prüfen Sie die Messleitungen und die Verbindung. Es kann einige Sekunden dauern bis das abschließende Ergebnis von Widerstandswerten größer als 1MΩ angezeigt wird. Dies ist normal. Für Ihre Sicherheit, messen Sie keine Spannungen über 30V DC oder AC. MA160‐de‐DE_V1.0 10/15 ... -
Seite 15: Durchgangsprüfung
Durchgangsprüfung Verbinden Sie die schwarze Messleitung mit der negativen COM Buchse und die rote Messleitung mit der positiven Buchse. Schalten Sie den Funktionsschalter auf die Position. Drücken Sie die M Taste um den Durchgangsprüfungs‐Status einzuschalten. Schauen Sie nach ob das Durchgangsprüfungs‐Symbol auf dem Display erscheint. Berühren Sie mit den Prüfspitzen den Stromkreis oder das Kabel dass Sie überprüfen wollen. Wenn der Widerstand weniger als 10Ω beträgt, schaltet sich der akustische Alarm ein. Wenn der Widerstand zwischen 10 und 100Ω beträgt schaltet sich der akustische Alarm entweder an oder nicht. Wenn der Stromkreis offen ist, zeigt das Display . Fig 4‐6 DURCHGANGSPRÜFUNG Hinweise Durchgangsprüfung: Schalten Sie den Stromkreis aus und entladen Sie die Kondensatoren bevor Sie den Durchgang messen. Die Leerlaufspannung beträgt circa ‐3.5V Entfernen Sie die Messleitungen und den Stromkreis nachdem alle Messungen vorgenommen wurden. MA160‐de‐DE_V1.0 10/15 ... -
Seite 16: Kapazitätsmessungen
Kapazitätsmessungen WARNUNG: Um einen elektrischen Schlag zu vermeiden, schalten Sie den Test Stromkreis aus und entfernen Sie die Kondensatoren vor der Messung. Testen Sie keine Stromkreise oder Geräte wo 60VDC oder 30VAC vorhanden sind. Stellen Sie den Funktionsschalter auf die Kapazität Position. Verbinden Sie die schwarze Messleitung mit der negativen COM Buchse und die rote Messleitung mit der positiven Buchse. Drücken Sie die M Taste um das Maßeinheit Symbol F auszuwählen. Berühren Sie mit den Prüfspitzen den zu testenden Gegenstand. Für kleine Kapazitätswerte, benutzen Sie die Relativ Taste um die Messleitung zu entfernen und die Kapazität zu prüfen. Lesen Sie den Kapazitäts‐Wert auf dem Display. Das Display zeigt das Messergebnis mit dem exakten Dezimalpunkt an. Fig 4‐7 KAPAZITÄTSMESSUNGEN Hinweise Kapazitätsmessungen: Das Display zeigt “OL” wenn ein Kondensator kurzgeschlossen ist oder wenn die Kapazitätsmessung größer als die maximale Reichweite des Gerätes ist. Kapazitätsmessungen größer als 600μF benötigen eventuell einige Sekunden um ein Endergebnis anzuzeigen. Um die Messgenauigkeit zu gewährleisten, entfernen Sie Restladungen bevor Sie die Kapazität messen. Verwenden Sie ein Höchstmaß an Sicherheit bei der Arbeit mit Hochspannungskondensatoren um Schäden am Gerät und Gefahr für die persönliche Sicherheit zu verhindern. Trennen Sie die Messleitungen und Stromkreis nachdem alle Messungen vorgenommen wurden. MA160‐de‐DE_V1.0 10/15 ... -
Seite 17: Diodenprüfung
Diodenprüfung Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative COM Buchse und den Bananenstecker der roten Messleitung in die positive Buchse. Drehen Sie den Funktionsschalter auf die Position. Benutzen Sie die M Taste um die Diodenprüfungsfunktion einzuschalten. Symbole der Diode und der Spannung werden auf dem LCD Display angezeigt wenn das Messgerät im Dioden Prüfungs‐Status eingestellt ist. Berühren Sie mit den Prüfspitzen die Diode oder den Halbleiterübergang. Beachten Sie den Zählerstand. Tauschen Sie die Polarität der roten und schwarzen Messleitung. Die Diode oder der Übergang kann wie folgt bewertet werden: Wenn das Display einen Wert anzeigt (typischerweise 0.400V bis 0.900V) und beim Tausch der Messleitungen OL anzeigt, ist die Diode in Ordnung. Wenn beide Ablesungen OL auf dem Display anzeigen, ist das Gerät geöffnet. Wenn beide Werte sehr klein sind oder ‘0’ anzeigen, ist das Gerät kurzgeschlossen. Fig 4‐8 DIODENPRÜFUNG MA160‐de‐DE_V1.0 10/15 ... -
Seite 18: Wartung
5. WARTUNG WARNUNG: Zur Vermeidung eines elektrischen Schlags entfernen Sie die Messleitungen und trennen Sie das Messgerät von allen Stromkreisen. Schalten Sie das Messgerät ab bevor Sie das Gehäuse öffnen. Verwenden Sie das Gerät nicht mit einem geöffneten Gehäuse. Ersetzen der Batterien Entfernen Sie die Messleitungen vom Messgerät. Entfernen Sie auf der Messgerätrückseite die Phillips Kreuzschlitzschraube welches das Batteriefach sichert. Öffnen Sie das Batteriefach und ersetzen Sie die AA Batterien unter Beachtung der richtigen Polarität. Schließen Sie das Batteriefach des Messgeräts wieder. Sicherheitshinweise Batterien: Entsorgen Sie die Batterien umweltfreundlich; Entsorgen Sie Batterien niemals im Feuer, Batterien können explodieren oder auslaufen. Sollte das Messgerät für 60 oder mehr Tage nicht verwendet werden, entfernen Sie die Batterien und bewahren Sie diese getrennt auf. Vermischen Sie niemals Batterien verschiedener Typen und Frische; Bitte Benutzen Sie immer Batterien des selben Typs und der selben Frische. Erschöpfte oder wieder aufladbare Batterien niemals im Hausmüll entsorgen. Verbraucher sind verpflichtet, alte Batterien an geeigneten Sammelstellen, im Geschäft des ursprünglichen Kaufs oder überall dort, wo Batterien gekauft werden, abzugeben. Entsorgung: Entsorgen Sie dieses Messgerät nicht mit dem Hausmüll. Der Anwender ist verpflichtet, Geräte nach ihrer Lebensdauer bei einer geeigneten Sammelstelle für die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Reinigung und Lagerung Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und mildem Reinigungsmittel ab. Entnehmen Sie die Batterien aus dem Gerät falls es für eine längere Zeit ohne Gebrauch aufbewahrt werden soll. MA160‐de‐DE_V1.0 10/15 ... -
Seite 19: Technische Daten
1V ± (1.0% + 5 Ziffern) Eingangsimpedanz: ≥ 10MΩ 600.0Ω 0.1Ω ± (1.2% + 2 Ziffern) 6.000kΩ 0.001kΩ 60.00kΩ 0.01kΩ ± (1.0% + 2 Ziffern) 1000V DC Widerstand 750V AC 600.0kΩ 0.1kΩ ± (1.2% + 2 Ziffern) 6.000MΩ 0.001MΩ ± (1.5% + 5 Ziffern) 60.00MΩ 0.01MΩ 600.0Ω 0.1Ω ‐‐‐‐‐ 1000V DC; 750V AC Weniger als 10Ω akustischer Alarm Ton. 10Ω bis 100Ω unbestimmt. Mehr als Durchgang 100Ω Alarm Ton aus (OL auf Display). Offene Stromkreis Spannung ungefähr. 1.2V 6.000V 0.001V 0.5 to0.8V 1000V DC; 750V AC Diode Offene Stromkreis Spannung : Ungefähr 3.3V MA160‐de‐DE_V1.0 10/15 ... - Seite 20 Genauigkeit ‘OL’ Sicherheit Funktion Messbereich Auflösung (Messwert) 60.00nF 0.01nF 600.0nF 0.1nF 6.000µF 0.001µF ± (4.0% + 20 Ziffern) 1000V DC Kapazität 60.00µF 0.01µF 750V AC 600.0µF 0.1µF 6.000mF 0.001mF ± (10%) 60.00mF 0.01mF Als Referenz Berührungslose Volterkennung ≥100Vrms; ≤10mm (LED/Alarm Indikator) (Spannungsdetektor) (NCV) MA160‐de‐DE_V1.0 10/15 ...
-
Seite 21: Allgemeine Technische Daten
Maximale Spannung 600VAC RMS oder 1000VDC Maximum an jeden Anschluss angelegt. Niedrige Batterieanzeige wird angezeigt wenn die Batteriekapazität weniger als 2.4V beträgt Abschaltautomatik Nach 15 Minuten Betriebstemperatur und Betriebsfeuchtigkeit 0~30C (32~86F); 80%RH Maximum 30~40C (86~104F); 75%RH Maximum 40~50C (104~122F); 45%RH Maximum Lagertemperatur und Lagerfeuchtigkeit ‐20~60C (‐4~140F); 80%RH Maximum (mit entfernten Batterien) Einsatzhöhe 2000m (6562’) Batterien 2 x 1.5V ‘AA’ Alkali Batterien Gewicht 163.7g (5.7 oz.) Inklusive Batterien Dimensionen (W x H x T) 210 x 53 x 35mm (8.27x 2.1 x 0.67”) Sicherheitsstandards Erfüllt EN61010‐1, EN61010‐2‐032, und EN61010‐2‐033 CAT II 1000V, CAT III 600V; Verschmutzungsgrad 2 Fallschutz 1m (3’) auf harten Holz‐oder Betonboden Für den Innengebrauch Copyright © 2015 FLIR Systems, Inc. Alle Rechte vorbehalten einschließlich des Rechts auf vollständige oder teilweise Vervielfältigung in jeglicher Form. ISO‐9001 Zertifiziert www.extech.com MA160‐de‐DE_V1.0 10/15 ...
