Diodentest
WARNUNG: Entfernen Sie das zu prüfende Gerät vom Stromkreis und entladen Sie alle
Kondensatoren bevor Sie Diodentests durchführen. Führen Sie keine Spannungen > 30V DC oder
AC in das Messgerät ein.
1.
Drehen Sie den Funktionsschalter auf die
2.
Verwenden Sie die M Taste, um das Diodensymbol
3.
Stecken Sie den schwarzen Bananenstecker in die negative (COM) Buchse und den roten
Bananenstecker in die rote (V) Buchse. Siehe Bild 8.
4.
Berühren Sie mit den Messleitungen, gleichzeitig in beiden Polaritätsrichtungen, die zu
prüfende Diode.
5.
Die Durchlassspannung zeigt 0.5 bis 0.8V an.
6.
Die Sperrspannung zeigt "OL" an.
7.
Kurzgeschlossene Geräte zeigen einen Messwert nahe '0' Ohm in beiden Richtungen an.
8.
Ein offenes Gerät zeigt 'OL' in beiden Richtungen an.
Position.

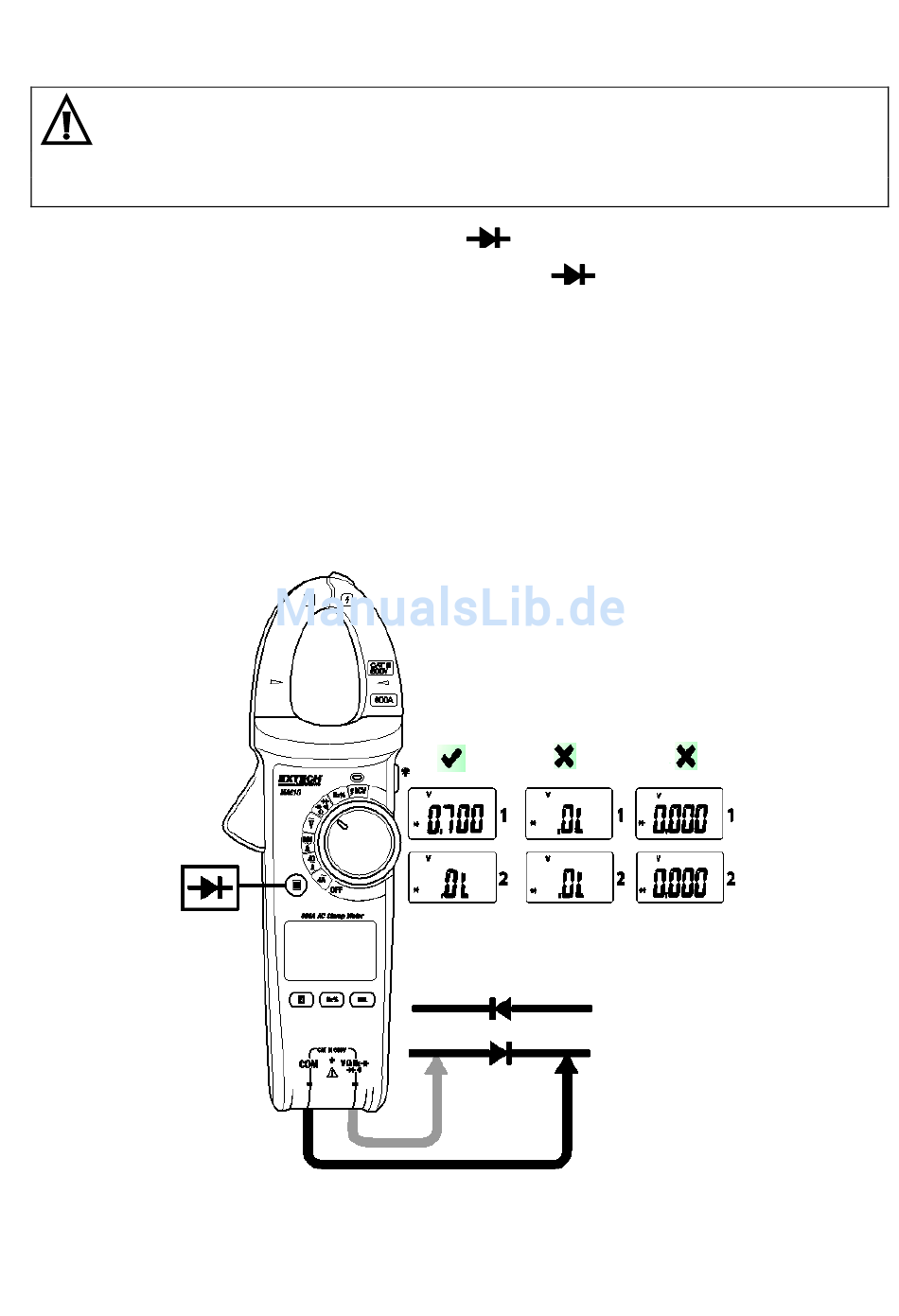

Bild 8 – Diodentest
13
EXTECH INSTRUMENTS
auszuwählen.
MA610-de-DE_V1.0 12/16
