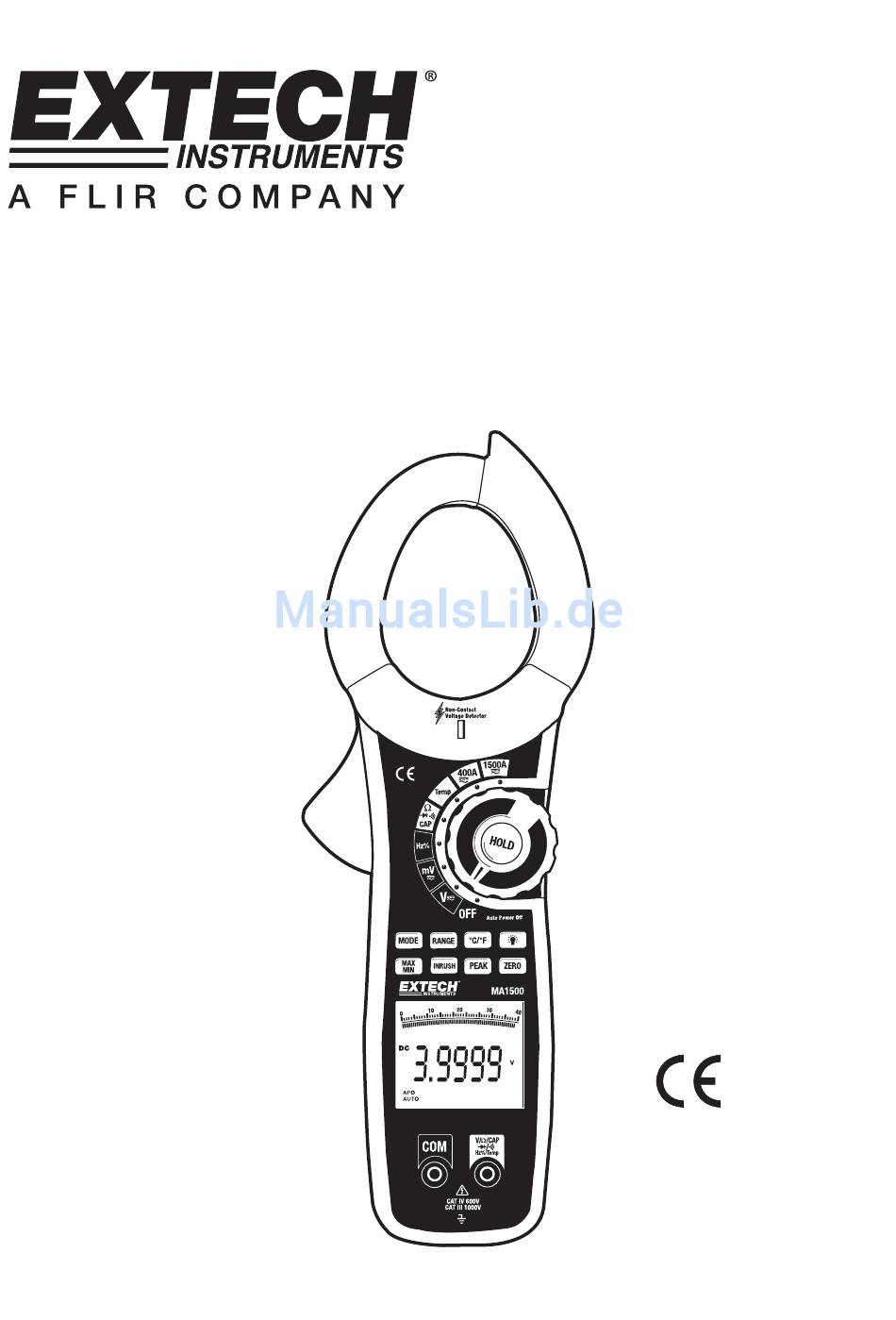

- Seite 1 Benutzerhandbuch 1500 A AC/DC Strommesszange mit Echteffektivwertmessung Modell MA1500...
- Seite 2 Einführung Wir gratulieren Ihnen zum Kauf dieser MA1500 Strommesszange mit Echteffektivwertmessung. Mit diesem Messgerät kann man Wechselstrom, Gleichstrom, Wechsel- u. Gleichspannung, Widerstand, Kapazität und Frequenz messen, sowie Diodenpüfungen, Tastverhältnismessungen und Durchgangsprüfungen durchführen. Das spritzgegossene Gehäuse ist für hohe Beanspruchungen konstruiert. Dieses Messgerät wird komplett getestet und kalibriert geliefert, und gewährleistet, bei sachgemäßer Verwendung, viele Jahre zuverlässiger Arbeit.
- Seite 3 Schließen Sie die Batterie nicht kurz. Werfen Sie die Batterien nicht ins Feuer. Funktion Maximale Eingangswerte A AC, 1500 A DC/AC A DC 1500 A DC/AC V DC, V AC 1000 V DC/AC Widerstand, Kapazität, Frequenz, 250 V DC/AC Diodenprüfung Typ K Temperatur 30 V DC, 24 V AC MA1500-EU-GE-V1.2-4/11...
-
Seite 4: Beschreibung Des Messgerätes
DCA oder CAP Nullfunktion mV or V Millivolt oder Volt (Spann.) Ω Ohm (Widerstand) Ampere (Strom) Farad (Kapazität) Hertz (Frequenz) Tastverhältnis C und Celsius und Fahrenheit (Temperatur) n, m, μ, M, k Maßeinheitenvorsatz: Nano, Milli, Mikro, Mega, und Kilo Durchgangsprüfung • Diodenprüfung MA1500-EU-GE-V1.2-4/11... -
Seite 5: Bedienungshinweise
Gleichstrommessungen. Um eine Nullfunktion auszuführen, wählen Sie DC und betätigen Sie die ZERO Taste, wenn kein Leiter zwischen den Zangenbacken liegt. Auf dem Bildschirm annähernd Null angezeigt. Der Versatzwert ist jetzt gespeichert und aus allen Messungen gelöscht. Frequenz Ist ACA eingestellt, wird die gemessene Frequenz im unteren Bildschirm angezeigt. MA1500-EU-GE-V1.2-4/11... -
Seite 6: Wechsel- Und Gleichspannungsmessung
Wenn bei einer Messung ein Messwert (typisch 0,400 V bis 01,800 V) und bei einer anderen OL angezeigt wird, ist die Diode in Ordnung. Wird bei beiden Messungen OL angezeigt, ist das Bauteil offen geschaltet. Sind beide Messwerte sehr niedrig oder ‘0’, ist das Bauteil kurzgeschlossen. MA1500-EU-GE-V1.2-4/11... -
Seite 7: Kapazitätsmessung
Klemmen richtig angeschlossen sind. Schließen Sie die Temperaturprüfspitze(n) an den zu prüfenden Gegenstand an. Lesen Sie die Temperatur vom Bildschirm ab. Bemerkung: Im Fall eines offen Eingangsanschlusses oder einer Temperaturmessbereichüberschreitung, wird auf dem Messgerät “- - - - -” angezeigt. MA1500-EU-GE-V1.2-4/11... -
Seite 8: Peak Hold (Scheitelwerthaltefunktion)
Funktionsschalter auf die gewünschte Messfunktion. wird auf dem Bildschirm angezeigt. Lassen Sie die MODE Taste los. Die automatische Abschaltfunktion ist jetzt gesperrt (das APO Symbol ist ausgeschaltet) und wird wieder freigegeben wenn man den Funktionsschalter in die OFF Stellung zurückdreht. MA1500-EU-GE-V1.2-4/11... -
Seite 9: Wartung
Sie können Ihre Batterien / Akkumulatoren kostenlos an den Sammelstellen in Ihrer Gemeinde oder überall dort, wo Batterien verkauft werden, abgeben! Entsorgung: Befolgen Sie im Bezug auf die Entsorgung des Gerätes nach Ende seines Lebenszyklus geltende gesetzliche Vorschriften. MA1500-EU-GE-V1.2-4/11... -
Seite 10: Technische Daten
± (1,0 % des Messwertes + 2 Ziffern) Pulsbreite: 100 µs – 100 ms, Frequenz: 10 Hz bis 100 kHz ±(1,0 % des Messwertes + 2,5 °C) Temperatur -100,0 bis 1000,0°C (Typ-K) ±(1,0 % des Messwertes + 4,5 °F) -148,0 bis 1832,0°F MA1500-EU-GE-V1.2-4/11... - Seite 11 Anforderungen für doppelte Isolierung gemäß IEC1010-1 (2001): EN61010-1 (2001) Überspannungskategorie IV 600 V und Kategorie III 1000 V, Verschmutzungsgrad 2. Zulassungen Copyright © 2011 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form www.extech.com MA1500-EU-GE-V1.2-4/11...
