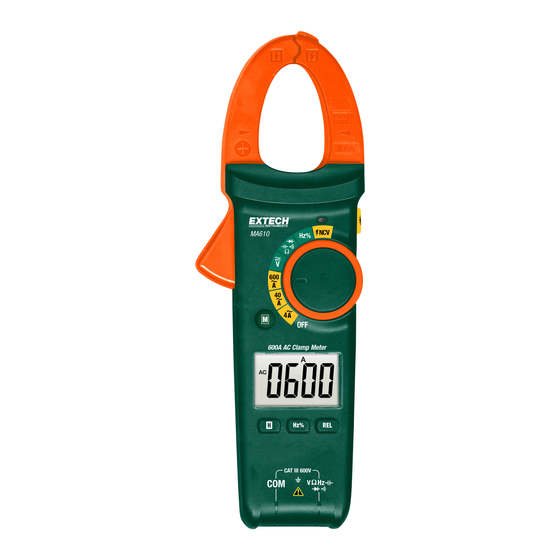

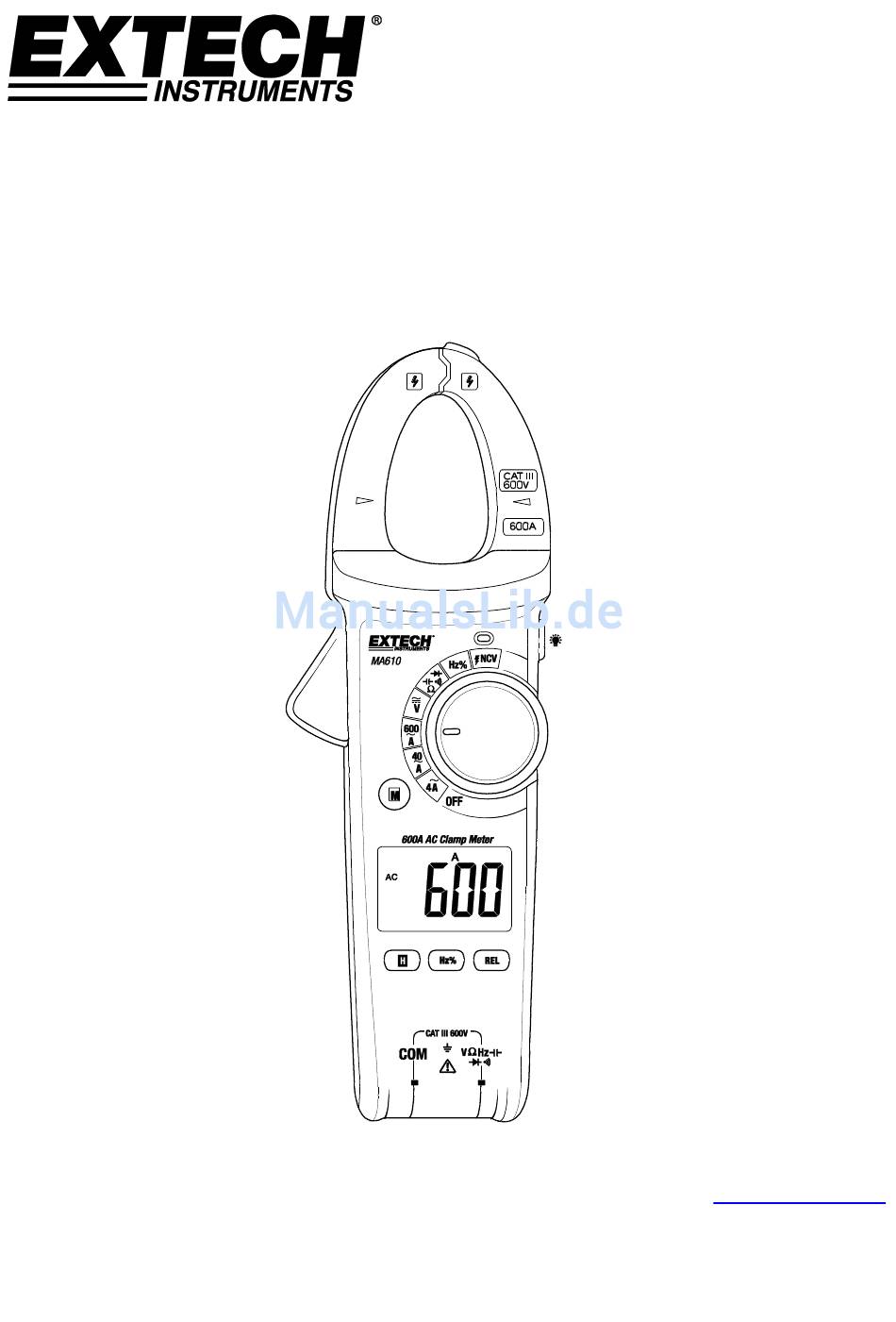

- Seite 1 BEDIENUNGSANLEITUNG 600A AC Stromzange + NCV Modell MA610 Weitere Übersetzungen dieser Bedienungsanleitung finden Sie unter www.extech.com...
- Seite 2 EXTECH INSTRUMENTS Einführung Vielen Dank, dass Sie sich für die Extech MA610 Stromzange entschieden haben. Diese Stromzange misst Wechselstrom, Wechsel- und Gleichspannung, Widerstand, Kapazität, Frequenz, Diodentest, Einschaltdauer, Durchgang und verfügt über einen berührungslosen Spannungsdetektor. Dieses Gerät wird vollständig getestet sowie kalibriert ausgeliefert und bietet bei ordnungsgemäßer Verwendung jahrelange, zuverlässige Dienste.
-
Seite 3: Sicherheitssymbole
Informationen in der Bedienungsanleitung hin. Stromschlaggefahr Das Gerät ist durch doppelte oder verstärkte Isolierung geschützt Symbol für Diode Kapazität Batteriestand Entspricht den Richtlinien der EU Entspricht den Anforderungen der USA und Kanada AC Messung DC Messung Erdung MA610-de-DE_V1.0 12/16... -
Seite 4: Beschreibung Des Messgeräts
Auslöser der Klemmbacken M (Modus) Taste Hintergrundbeleuchtetes LCD Kontrolltasten (siehe untere Beschreibung) COM negative Eingangsbuchse Positive Eingangsbuchse Funktionsschalter NCV-Alarmleuchte Taste für Hintergrundbeleuchtung NCV-Sensor Hinweis: Das Batteriefach befindet sich auf der Rückseite des Messgeräts Bild 1 – Beschreibung des Messgeräts MA610-de-DE_V1.0 12/16... -
Seite 5: Beschreibung Des Displays
Im Kapazitätsmodus kurz drücken, um die Anzeige auf Null zu stellen; das LCD zeigt das Deltasymbol an. Drücken Sie erneut die Taste kurz, um diesen Modus wieder zu verlassen. Durch kurzes Drücken können Sie durch die Frequenz- (Hz) und Einschaltdauermessungen (%) für Spannungs- und Hz Schalterpositionen blättern. MA610-de-DE_V1.0 12/16... -
Seite 6: Bedienung
30 Minuten Inaktivität ausschaltet. Drücken Sie eine beliebige Taste, um das Gerät wieder aus dem APO-Status zurückzuschalten. Niedrige Batterieanzeige Wenn das Symbol im Display erscheint, sollte die Batterie ausgetauscht werden. Beziehen Sie sich auf den Wartungsabschnitt “Ersetzen der Batterien” der Bedienungsanleitung. MA610-de-DE_V1.0 12/16... -
Seite 7: Wechselstrommessungen
Wert an. HINWEIS: Um eine maximale Genauigkeit zu gewährleisten, legen Sie den Leiter in die Mitte der Klemmbacken, andernfalls kann ein zusätzlicher Fehlwert (± 1.0%) auftreten. Bild 2 – Richtige und falsche Vorgehensweise beim Klemmen der Stromzange MA610-de-DE_V1.0 12/16... -
Seite 8: Wechsel- Und Gleichspannungsmessungen
Spannung anzeigen. Durch kurzes Drücken der Hz% Taste können Sie durch die Frequenz- und Einschaltdauerwerte blättern. Drücken Sie kurz die H Taste, um den angezeigten Messwert auf dem Display einzufrieren und wieder freizuschalten. HINWEIS: Das LCD zeigt OL an, wenn der Eingang 1000V überschreitet. Bild 3 – Wechsel- und Gleichspannungsmessungen MA610-de-DE_V1.0 12/16... -
Seite 9: Widerstandsmessungen
Wert speichern. Das Relativsymbol (Dreieck) erscheint, wenn der Relativ-Modus aktiv ist. Durch kurzes Drücken der REL Taste verlassen Sie den Relativ-Modus wieder. HINWEIS: Beim Messen von Widerständen >1MΩ kann das Messgerät einige Sekunden benötigen, um einen stabilen Messwert zu erhalten. Bild 4 – Widerstandsmessungen MA610-de-DE_V1.0 12/16... -
Seite 10: Durchgangsprüfungen
Wenn der Widerstand < 10Ω beträgt, piept das Messgerät. Wenn der Widerstand > 70Ω beträgt, ertönt kein Piepton. Wenn der Widerstand zwischen 10 und 70Ω beträgt, hört das Messgerät an einem unbestimmten Zeitpunkt auf zu piepen. Bild 5 – Durchgangsprüfung MA610-de-DE_V1.0 12/16... -
Seite 11: Frequenzmessungen
Bananenstecker in die rote Buchse. Siehe Bild 6. Berühren Sie mit den Spitzen der Messleitungen den Stromkreis oder die Komponente. Lesen Sie die Frequenzmessung auf dem Display ab. Verwenden Sie die Hz% Taste, um Duty Cycle % (Einschaltdauer) anzuzeigen. Bild 6 – Frequenzmessungen MA610-de-DE_V1.0 12/16... -
Seite 12: Kapazitätsmessungen
Der Relativ-Modus (REL) kann verwendet werden, um das Display vor der Messung auf Null einzustellen. Drücken sie kurz die REL-Taste, um die Anzeige auf Null einzustellen, das Relativsymbol (Dreieck) erscheint. Durch erneutes kurzes Drücken der REL-Taste, verlassen Sie den REL-Modus. Bild 7 – Kapazitätsmessungen MA610-de-DE_V1.0 12/16... - Seite 13 Diode. Die Durchlassspannung zeigt 0.5 bis 0.8V an. Die Sperrspannung zeigt “OL” an. Kurzgeschlossene Geräte zeigen einen Messwert nahe ‘0’ Ohm in beiden Richtungen an. Ein offenes Gerät zeigt ‘OL’ in beiden Richtungen an. Bild 8 – Diodentest MA610-de-DE_V1.0 12/16...
-
Seite 14: Berührungsloser Spannungsdetektor (Ncv)
In diesem Modus zeigt das Messgerät ‘OL’ und ‘NCV’ an. Platzieren Sie das Messgerät in die Nähe einer elektrischen Energiequelle. Die Spitze der Klemmbacken bietet die höchste Empfindlichkeit. Beachten Sie den Piepton und das Erleuchten der NCV-Lampe, wenn eine Wechselspannung gemessen wird. Bild 9 – Berührungslose Spannungserkennung MA610-de-DE_V1.0 12/16... -
Seite 15: Wartung
Ihrer Lebensdauer bei einer geeigneten Sammelstelle für die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Reinigung und Lagerung Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und mildem Reinigungsmittel ab; Verwenden Sie keine Scheuermittel oder Lösungsmittel. MA610-de-DE_V1.0 12/16... -
Seite 16: Technische Daten
600V AC/DC Durchgang 400.0 Ω 0.1 Ω ± (1.2% + 2 Ziffern) Durchgang: Piepton AN < 10Ω. Piepton AUS >70Ω. Piepton nicht spezifiziert >10Ω und <70Ω PN-Übergang aus 600V AC/DC Diode 4.000V 0.001V Silizium 0.5 bis 0.8V (typisch) MA610-de-DE_V1.0 12/16... - Seite 17 ± (2.5%) Eingangsamplitude: 500mVrms ≤ Eingangsamplitude ≤ 20Vrms; Einschaltdauer gilt für ≤10kHz Rechteckwellenform Spezifizierter Genauigkeitsbereich: 10% ~ 90% Bereich Berührungsloser Spannungsdetek ≥100Vrms; ≤10mm (0.4”) Piepton und NCV Lampe erleuchtet tor (NCV) Die Spitze des Messgeräts bietet eine optimale Empfindlichkeit. MA610-de-DE_V1.0 12/16...
-
Seite 18: Allgemeine Technische Daten
1m (circa 3’) Sicherheitsstandard Nur für den Innengebrauch geeignet; Erfüllt EN61010-1, CAT III 600V; Verschmutzungsgrad 2 Copyright © 2016 FLIR Systems, Inc. Alle Rechte vorbehalten einschließlich des Rechts auf vollständige oder teilweise Vervielfältigung in jeglicher Form. ISO-9001 Zertifiziert www.extech.com MA610-de-DE_V1.0 12/16...
