Widerstandsmessungen
WARNUNG: Entfernen Sie den Stromkreis von dem zu prüfendem Gerät und entladen Sie
die Kondensatoren, bevor Sie Widerstandsmessungen oder Durchgangsprüfungen durchführen.
Das Messgerät zeigt OL an, wenn der zu prüfende Stromkreis geöffnet ist oder wenn die
Messung den maximalen Bereich des Messgeräts überschreitet. Führen Sie keine Spannungen
>30V AC oder DC ein.
1.
Drehen Sie den Funktionsschalter auf die Widerstandsposition Ω.
2.
Verwenden Sie die M (Modus) Taste, um das Ohm Ω Displaysymbol auszuwählen.
3.
Stecken Sie die schwarze Messleitung in die negative (COM) Eingangsbuchse. Stecken Sie
die rote Messleitung in die rote (Ω) Eingangsbuchse. Siehe Bild 4.
4.
Berühren Sie mit den Spitzen der Messleitungen den Stromkreis oder das zu prüfende
Teil. Am besten trennen Sie eine Seite des zu prüfenden Teils damit der Rest des
Stromkreises den Widerstandswert nicht beeinflusst.
5.
Lesen Sie den Widerstand auf dem Display ab. Das Display zeigt die richtige Dezimalstelle
und den richtigen Wert an.
6.
Der Relativ-Modus (REL) kann verwendet werden, um eine Referenzmessung festzulegen,
von der nachfolgende Messwerte ausgeglichen werden (Referenzwert – Istwert =
angezeigter Messwert). Durch kurzes Drücken der REL Taste können Sie den angezeigten
Wert speichern. Das Relativsymbol (Dreieck) erscheint, wenn der Relativ-Modus aktiv ist.
Durch kurzes Drücken der REL Taste verlassen Sie den Relativ-Modus wieder.
HINWEIS: Beim Messen von Widerständen >1MΩ kann das Messgerät einige Sekunden
benötigen, um einen stabilen Messwert zu erhalten.

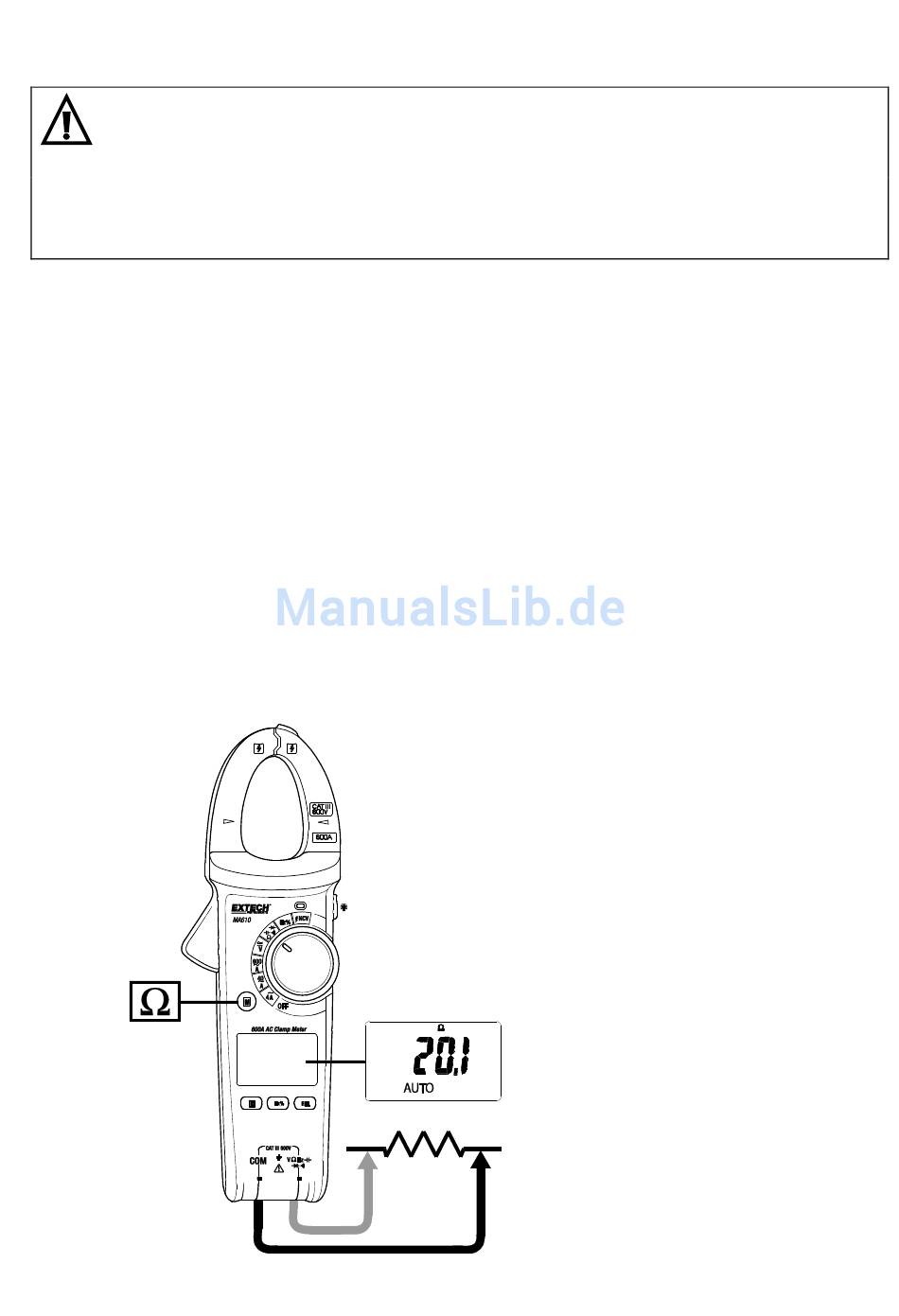

Bild 4 – Widerstandsmessungen
9
