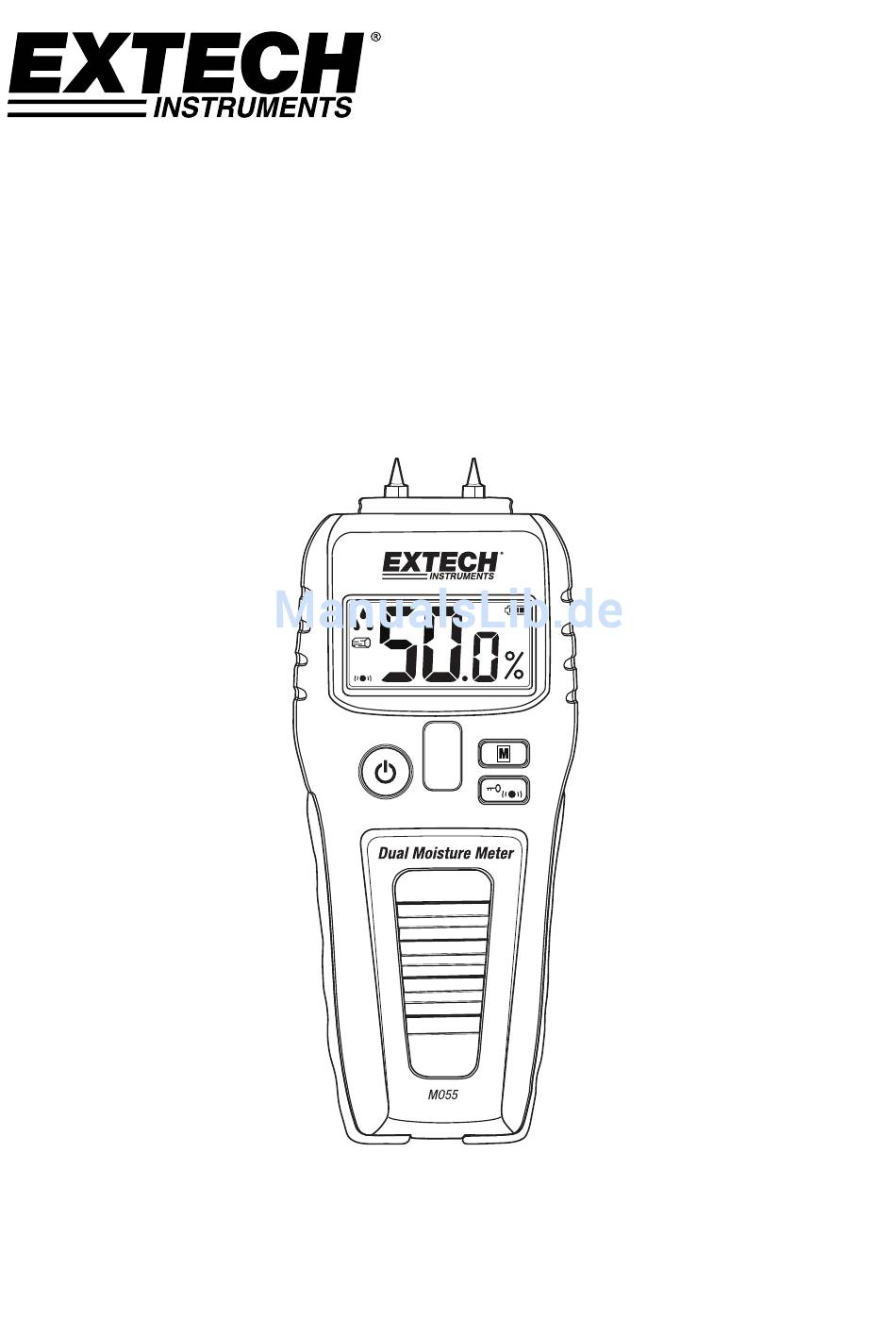

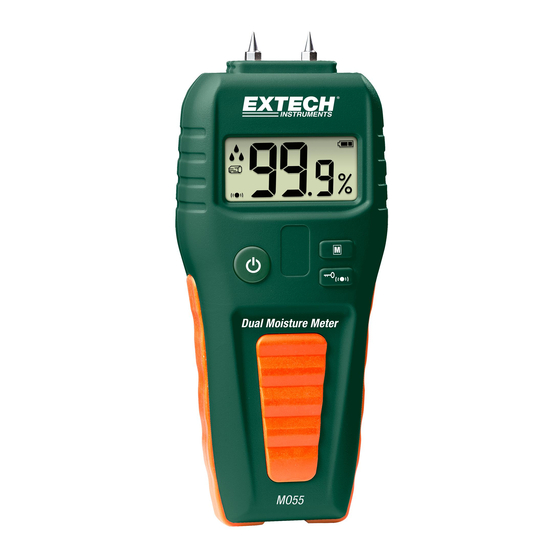

- Seite 1 BEDIENUNGSANLEITUNG Duales Feuchtigkeitsmessgerät Feuchtigkeitsmessungen mit und ohne Mess‐Stift Modell MO55 ...
- Seite 2 Einführung Vielen Dank, dass Sie sich für das Extech MO55 Feuchtigkeitsmessgerät mit und ohne Mess‐Stift entschieden haben. Das kompakte Modell MO55 führt schnelle Referenzmessungen des Feuchtigkeitsgehalts (prozentual %) in Holz und Baumaterialien durch. MO55 kann im Modus ohne Mess‐Stift (mit einem Sensor auf der Rückseite des Geräts), oder mit Mess‐Stift verwendet werden. MO55 ist einfach zu bedienen und zeigt Messziffern, akustische Signale und ‘Wassertropfen’‐Symbole an um den Feuchtigkeitsgehalt anzuzeigen. MO55 eignet sich ideal für Bausanierungsprojekte, wo die Feuchtigkeitsmessung von Böden sowie unter Teppichen unverzichtbar ist. MO55 ist ein hervorragendes Werkzeug um die Nachwirkungen von Wasserlecks hinter Wänden und in Decken zu analysieren. Dieses Messgerät wird vollständig getestet und kalibriert ausgeliefert und bietet bei ordnungsgemäßer Verwendung jahrelange, zuverlässige Dienste. Besuchen Sie unsere Webseite (www.extech.com), um die Aktualität dieser Bedienungsanleitung zu überprüfen und um Produktupdates und Kundenunterstützung zu erhalten. Eigenschaften Zeigt den Feuchtigkeitsgehalt in Holz und Baumaterialien (Wandplatten, Gipskartonplatten, Pappe, Putz, Beton und Mörtel) an. Anwendung ohne Mess‐Stift (nicht‐invasiv) oder mit Mess‐Stift Automatische Nullpunktkalibrierung im Modus ohne Mess‐Stift Akustischer Signalton ertönt schneller, wenn der Feuchtigkeitsgehalt steigt (8 Tonvariationen) Die ‘Wassertropfen’‐Symbole zeigen einen niedrigen, mittleren oder hohen Feuchtigkeitsgehalt an Einfacher Gebrauch, kompaktes Design Die Displaysperre friert den Messwert im Display ein Die Abschaltautomatik nach 2 Minuten schont die Batterie Komplett mit extra Stiften (4), Schutzkappe und 9V Batterie MO55‐de‐DE_V1.0 02/16 ...
-
Seite 3: Displaybeschreibung
Mess‐Stifte LCD Display Power‐Taste Modus (M) mit/ohne Mess‐Stift und Materialauswahl Displaysperre /Signalton Interner Sensor (Rückseite) Batteriefach (Rückseite) Display Beschreibung Wassertropfen‐Symbol (1 Tropfen für niedrigen Feuchtigkeitsgehalt, 2 für mittleren, und 3 für hohen) Holz‐Modus Baumaterial‐Modus Symbol für aktivierten Signalton Feuchtigkeitsmesswert‐Ziffern Prozentuale Feuchtigkeitseinheit (relativ) Displaysperre aktiviert Batterieanzeige Tastenbeschreibung Taste Tastenname Beschreibung Halten Sie diese Taste gedrückt, um das Ein‐/ Ausschalten Messgerät ein‐ oder auszuschalten. Material auswählen (Holz, Baumaterialien) für Modus (Materialauswahl) Mess‐Stift‐Modus und Modus ohne Mess‐Stift. Ein kurzer Tastendruck friert den Messwert auf Displaysperre / Signalton dem Display ein. aktivieren oder deaktivieren Ein langer Tastendruck schaltet den Signalton ein oder aus. MO55‐de‐DE_V1.0 02/16 ... -
Seite 4: Bedienung
2. Schalten Sie das Gerät ein, indem Sie lange auf die Power‐Taste drücken. Es erscheinen Signaltöne und das Display leuchtet beim Einschalten auf. Wenn das Messgerät sich nicht einschalten lässt, überprüfen Sie die Batterie im Batteriefach auf der Rückseite des Geräts. 3. Durch ein kurzes Drücken auf die Modus Taste (M) können Sie durch vier Material‐Modi umschalten: Holz – Mess‐Stift‐Modus , Baumaterialien – Mess‐Stift‐Modus , Holz – Modus ohne Mess‐Stift (Symbol blinkt) , und Baumaterialien – Modus ohne Mess‐Stift (Symbol blinkt) . 4. Für den Mess‐Stift‐Modus, drücken Sie die Elektroden der Mess‐Stifte in das zu prüfende Material. 5. Für den Modus ohne Mess‐Stift, halten Sie das eingeschaltete Messgerät im Freien (Sensor auf der Rückseite sollte nicht von Händen oder anderen Objekten abgedeckt sein) und wählen Sie dann das Material aus (Schritt 3); Das Messgerät ist nun auf den Nullpunkt kalibriert. Drücken Sie den Sensor fest gegen die zu prüfende Oberfläche. 6. Beachten Sie nun den angezeigten prozentualen (%) Messwert, sehen Sie sich das angezeigte Wassertropfen‐Symbol an und hören Sie die Signaltöne. 1 Wassertropfen steht für niedrige Messwerte; 2 für mittlere Messwerte; 3 für hohe Messwerte; Beziehen Sie sich auf das Diagramm auf der Rückseite des Messgeräts. Achten Sie auch auf die Signaltöne der Messungen (Schnelle Signaltöne stehen für hohe und langsame Signaltöne für niedrige Messwerte). Es gibt insgesamt acht (8) Tonvariationen. 7. Halten Sie die Power‐Taste gedrückt, um das Messgerät auszuschalten. MO55‐de‐DE_V1.0 02/16 ... - Seite 5 16.0~50.0 20.0~33.0 30.0~99.9 30.0~99.9 Automatische Abschaltfunktion (APO) Zur Schonung der Batterie schaltet sich das Messgerät automatisch nach 2‐minütiger Inaktivität aus. Displaysperre Betätigen Sie die Displaysperr‐Taste um den angezeigten Messwert einzufrieren. Das Symbol erscheint auf dem Display, wenn die Displaysperre aktiviert wurde. Drücken Sie erneut, um zum normalen Betriebsmodus zurückzukehren. Signalton ein‐/ausschalten Der Signalton ist standardmäßig eingeschaltet. Um den Signalton auszuschalten, drücken und halten Sie die Displaysperre/ Signalton‐Taste bis dieses Symbol erlischt. Wenn der Signalton aktiviert wurde, erscheint das Signalton‐Symbol wieder im Display. Selbsttest im Mess‐Stift Modus Schalten Sie das Messgerät ein und stellen Sie es auf den Mess‐Stift‐Modus für Holz oder Baumaterialien ein. Drücken Sie danach die Mess‐Stift‐Elektroden durch die Löcher auf der oberen Seite der Schutzkappe. Erwartete Ergebnisse: Holz 17.0 bis 19.0%; Baumaterialien 15.5 bis 17.5% Sollte das Messgerät Messwerte außerhalb des oben beschriebenen Messbereichs anzeigen, ersetzen Sie die Batterien oder versuchen Sie es erneut. Sollte das Messgerät weiterhin Messwerte außerhalb des beschriebenen Messbereichs anzeigen, sollte das Gerät zum Kundendienst zurückgeschickt werden. Vergleichsmessung im Modus ohne Mess‐Stift Während Sie das Messgerät gegen eine Ihnen bekannte trockene Oberfläche halten, schalten Sie das Messgerät ein. Drücken Sie die Modus (M) Taste um zur gewünschten Einstellung zu gelangen: blinkendes Holz‐Symbol oder blinkendes Baumaterialien‐Symbol. Das Messgerät liest nun 0% (relativ/ Offset Anzeige). Bewegen Sie das Messgerät nun in andere Bereiche um höhere Feuchtigkeitswerte zu finden. MO55‐de‐DE_V1.0 02/16 ...
-
Seite 6: Wartung
Wartung Ersetzen der Batterien Wenn die Batterieanzeige leer ist oder blinkt, ersetzen Sie die Batterien. Entfernen Sie die Abdeckung des Batteriefachs auf der Rückseite des Geräts, indem Sie auf die Batteriefachlasche drücken. Ersetzen Sie die 9V Batterie unter Beachtung der richtigen Polarität. Schließen Sie die Abdeckung des Batteriefachs. Entsorgen Sie die Batterien umweltfreundlich und beachten Sie die geltenden gesetzlichen Vorschriften. Verbrauchte oder wiederaufladbare Batterien niemals im Hausmüll entsorgen. Als Verbraucher sind Sie dazu verpflichtet, verbrauchte Batterien an geeigneten Sammelstellen, im Geschäft des ursprünglichen Kaufs oder überall dort, wo Batterien verkauft werden, abzugeben. Entsorgung: Entsorgen Sie dieses Messgerät nicht mit dem Hausmüll. Der Benutzer ist verpflichtet, Geräte nach ihrer Lebensdauer bei einer geeigneten Sammelstelle für die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Pflege und Reinigung Bei Nichtgebrauch befestigen Sie die Schutzkappe ordnungsgemäß auf das Messgerät. Bewahren Sie das Messgerät in einer umweltbeständigen und staubfreien Umgebung, ohne direkte Sonneneinstrahlung auf. Entfernen Sie die Batterie aus dem Instrument, wenn das Messgerät für einen längeren Zeitraum gelagert werden soll, oder wenn die Batterieanzeige auf dem Display leer ist (oder blinkt). Wischen Sie das Messgerätgehäuse regelmäßig mit einem feuchten Tuch ab. Verwenden Sie keine Lösungs‐ oder scheuernde Reinigungsmittel. Wischen Sie die Mess‐Stifte zur Reinigung vorsichtig mit einem feuchten Tuch ab um Ablagerungen zu entfernen. Vor dem Gebrauch gut trocknen lassen. MO55‐de‐DE_V1.0 02/16 ... -
Seite 7: Technische Daten
C o o (72 F ‐ 77 F) Mess‐Stift‐Elektroden Länge 0.3” (8mm) Mess‐Stift‐Elektroden Typ Edelstahl. Integriert, auswechselbar Abschaltautomatik Nach circa zwei (2) Minuten Stromversorgung Eine (1) 9V Batterie (Batteriefach auf der Rückseite) Stromverbrauch < 40mA Niedrige Batterieanzeige Batterieanzeige ist leer und blinkt Betriebsbedingungen 5~45 C (41~113 F); 80%RH max. Lagerungsbedingungen 0~50 C (32~122 F); 85%RH max. Abmessungen 170 x 65 x 30mm (6.7 x 2.6 x 1.2") Gewicht 120g (4.2 oz.) ohne Batterie Copyright © 2016 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. www.extech.com MO55‐de‐DE_V1.0 02/16 ...
