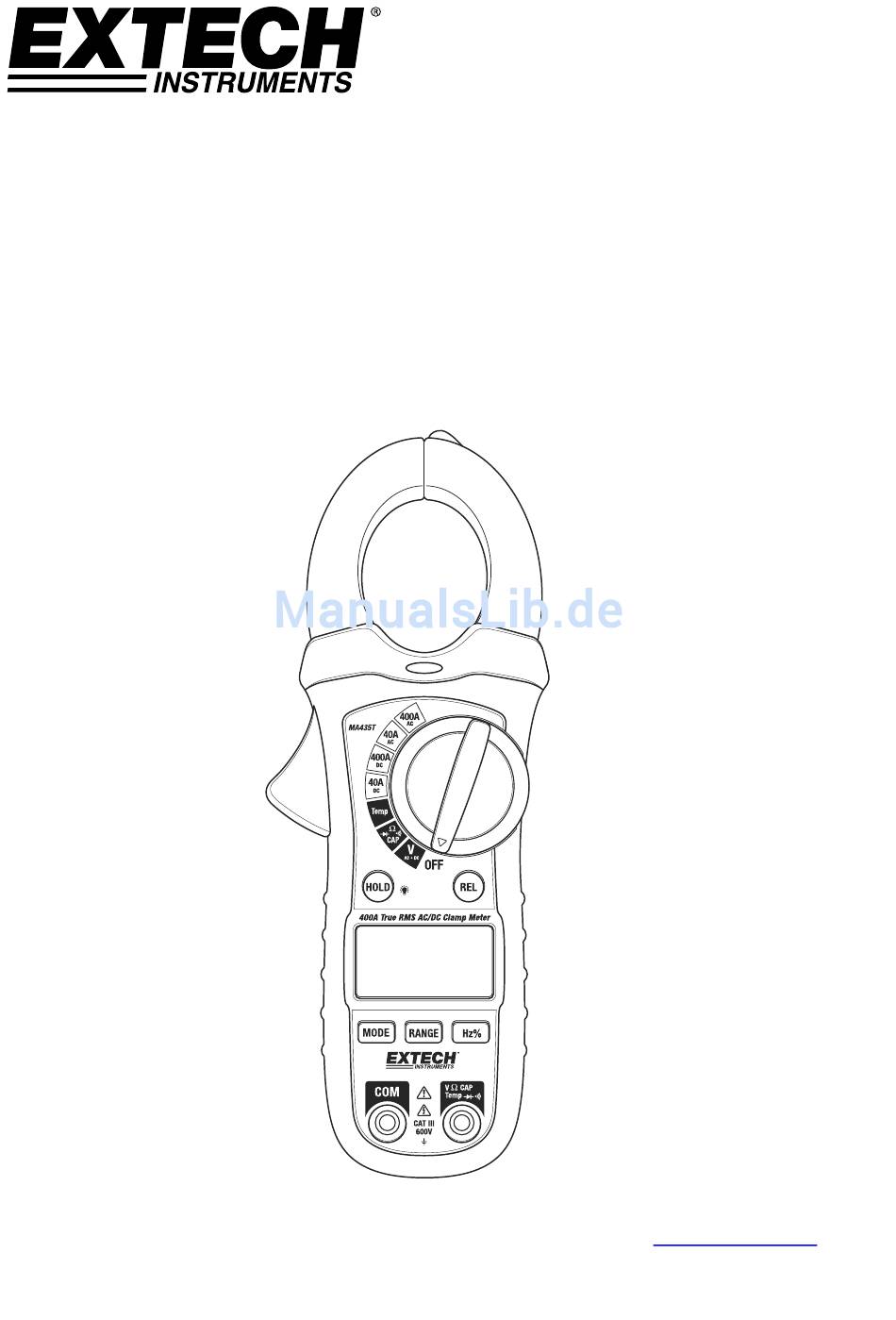

- Seite 1 BENUTZERHANDBUCH 400 A True RMS AC-/DC- Strommesszange Modell MA435T Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com ...
-
Seite 2: Sicherheitshinweise

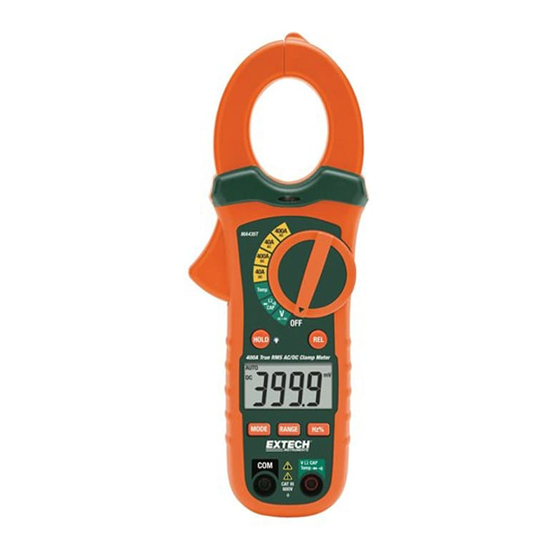

Vorwort Herzlichen Glückwunsch zum Kauf dieser Extech MA435T True RMS Strommesszange. Dieses Messgerät misst AC-/DC-Strom, AC-/DC-Spannung, Widerstand, Kapazität, Frequenz, Kontinuität, Arbeitszyklus und eignet sich zur Diodenprüfung. Zu den speziellen Funktionen zählen die Erfassung der Thermoelement-Temperatur sowie die kontaktlose Spannungserfassung. Das doppelt gegossene Gehäuse ist für hohe Beanspruchungen konstruiert. - Seite 3 Benutzen Sie das Messgerät nur wie in dieser Bedienungsanleitung beschrieben. Jegliche anderweitige Benutzung kann zu einer Beeinträchtigung der Schutzeinrichtungen des Messgeräts führen. Funktion Maximale Eingangswerte AC/DC Amps, 400 A AC/DC Volt 600 V DC/AC Widerstand, Kapazität, Frequenz, Diodentest, 250 V DC/AC Kontinuität, Temperatur MA435T‐de‐DE_v1.4 10/16 ...
- Seite 4 Automatische Bereichswahl Gleichstrommessung Wechselstrommessung Batterietiefstandsanzeige Verhätnismessung Volt (Spannung) Ohm (Widerstand) Ampere (Strom) Farad (Kapazität) Hertz (Frequenz) Tastverhältnis F and Fahrenheit- und Celsius-Maßeinheiten (Temperatur) n, m, , M, k Maßeinheiten-Voreinstellungen: Nano, Milli, Micro, Mega und Kilo Durchgangsprüfung Diodentest MA435T‐de‐DE_v1.4 10/16 ...
-
Seite 5: Betrieb
400A DC-Position. Drücken Sie den Zangenöffnungshebel. Umschließen Sie nur einen Leiter vollständig. Lesen Sie den Stromwert vom Display ab. Ist der Messwert kleiner als 40 A, drehen Sie den Funktionsdrehregler auf die 40A-Position, um die Auflösung zu verbessern. MA435T‐de‐DE_v1.4 10/16 ... - Seite 6 Lesen Sie den Widerstandswert vom Display ab. Drücken Sie die MODE-Taste, um den DIODE-Modus auszuwählen. Das Diodensymbol erscheint auf dem Display. Drücken Sie die MODE-Taste, um den Continuity-Modus auszuwählen. Das Durchgangsprüfungssymbol erscheint auf dem Display. Ist der Widerstand <150 Ohm, ertönt ein akustisches Signal. MA435T‐de‐DE_v1.4 10/16 ...
- Seite 7 Drücken Sie die MODE-Taste, um °F oder °C auszuwählen. Platzieren Sie die Temperaturfühlerspitze(n) an der gewünschten Stelle. Lesen Sie die Temperatur vom Display ab. Hinweis: Im Falle eines offenen Eingangs oder einer Überschreitung des Temperaturbereichs, wird auf dem Display “OL” angezeigt. MA435T‐de‐DE_v1.4 10/16 ...
- Seite 8 Vor dem Abschalten ertönt ein akustisches Signal. Ändern Sie die Position des Funktionsschalters, um das Messgerät wieder einzuschalten. Batterietiefstandsanzeige Nach Erscheinen des Icons auf dem Display sollte die Batterie ersetzt werden. Beziehen Sie sich auf die Anleitung zum Ersetzen der Batterie innerhalb des Abschnitts „Wartung“. MA435T‐de‐DE_v1.4 10/16 ...
-
Seite 9: Wartung
Geräte nach ihrer Lebensdauer bei einer geeigneten Sammelstelle für die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Weitere Sicherheitshinweise für Batterien o Entsorgen Sie Batterien niemals im Feuer. Diese könnten explodieren oder auslaufen. o Mischen Sie niemals unterschiedliche Batterietypen. Installieren Sie immer neue Batterien des gleichen Typs. MA435T‐de‐DE_v1.4 10/16 ... -
Seite 10: Technische Daten
-4,0 bis 1400°F 0,1° <400° Temperatur ±(3% + 9°F/5°C) -20 bis 760°C 1° >400° Type K Die Fühlergenauigkeit ist nicht in den technischen Daten enthalten. Der Bereich der mitgelieferten Sonde liegt bei -22 bis 572°F (-30 bis 300°C). *ACE Strömung und ACE Spannung Genauigkeit Daten sind von 5 % zu 100 % von herausgegebenen Bereichen angegeben. MA435T‐de‐DE_v1.4 10/16 ... - Seite 11 IEC1010-1 (2001): EN61010-1 (2001) Überspannungskategorie III 600 V, Verschmutzungsgrad 2. CE und ETL Kennzeichnungen Copyright © 2013-2016 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in irgendeiner Form ISO-9001 certified www.extech.com MA435T‐de‐DE_v1.4 10/16 ...
