Strom- und Spannungsmessungen
Wechselstrom-, Gleichstrom- und Allstrom-Spannungsmessungen
Warnung: Die maximale Eingabe liegt bei 600 V. Versuchen Sie nicht,
Spannungsmessungen vorzunehmen, die diese Grenze überschreiten;
Stromschlag und Schäden am Zangenmeter können die Folge sein.

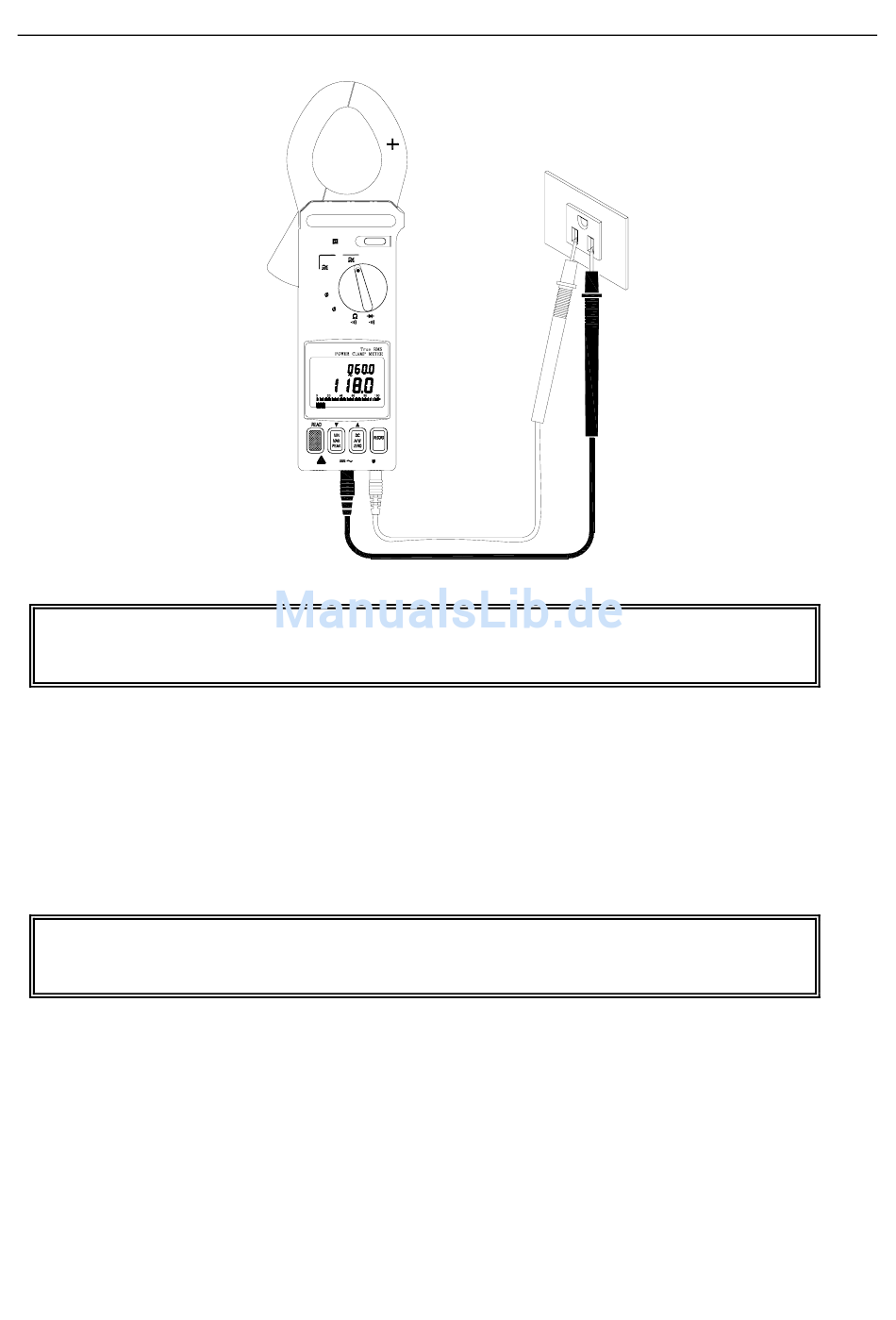

1. Stellen Sie den Drehschalter auf die 'V' Position (siehe Abbildung 14).
2. Stecken Sie die Prüfleitungen in die Eingabeterminals (schwarzes Kabel in COM und rotes in
'+').
3. Verbinden Sie die Sondenenden der Prüfleitungen PARALLEL mit dem zu messenden
Schaltkreis.
4. Der Meter wählt automatisch den geeigneten Bereich und die Einheiten aus (Wechselstrom
oder Gleichstrom).
5. Lesen Sie die Spannungs- und Frequenzwerte auf dem LCD ab.
Hinweis: Die Empfindlichkeit für Frequenzmessungen liegt bei 10 V. Der
Frequenzbereich liegt bei 45 – 500 Hz. Wenn die Frequenz geringer als 45 Hz
ist, zeigt das LCD "------" an.
HOLD
Hz
V
OFF
1000A
KW
3 3W
3 4W
Hz
V
600V
MAX
CAT
Abbildung 14
16
382068-EU-GE-V4.0 9/11
