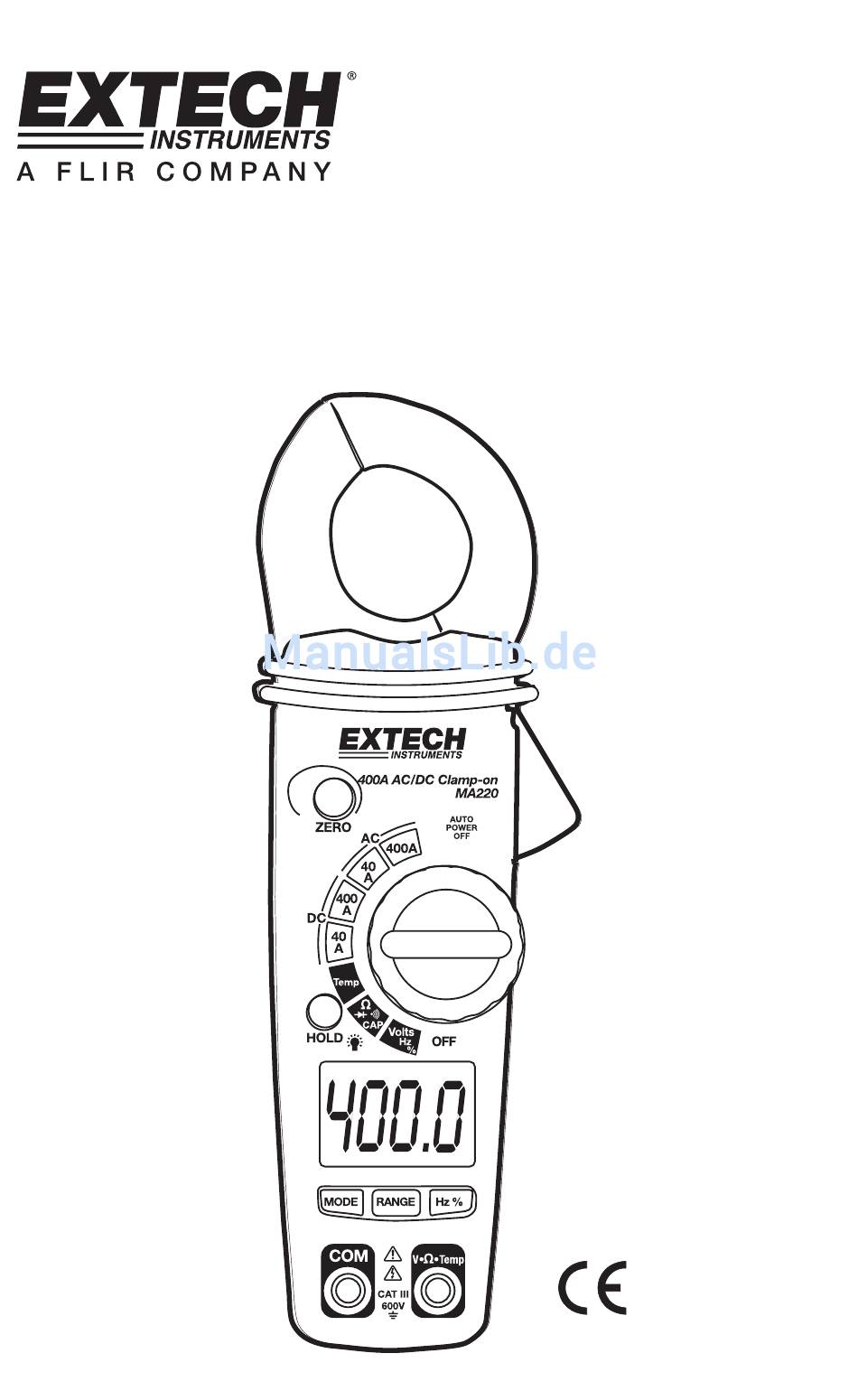

- Seite 1 Benutzerhandbuch 400A AC/DC Strommesszange Modell MA220...
-
Seite 2: Internationale Sicherheitssymbole

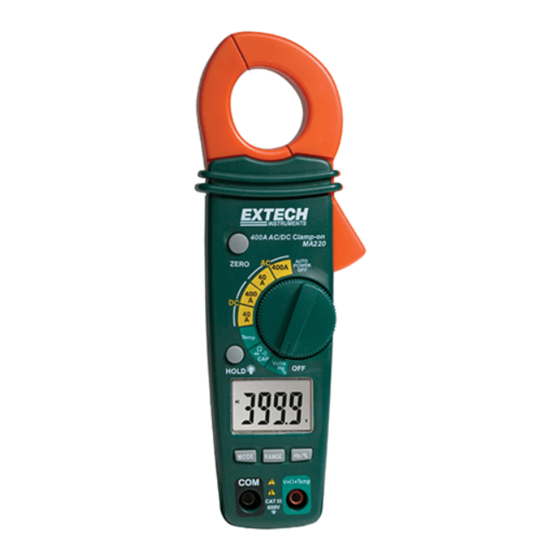

Einführung Wir gratulieren Ihnen zum Erwerb der Extech AC/DC-Strommesszange Modell MA220. Dieses Messgerät misst AC/DC Strom und Spannung, Widerstand, Kapazität, Frequenz, Arbeitszyklus, Temperatur, Diodenprüfung und Stromdurchgang. Dieses professionelle Messgerät wird bei richtiger Pflege viele Jahre lang verlässlich arbeiten. Sicherheit Internationale Sicherheitssymbole Dieses Symbol in Kombination mit einem anderen Symbol oder neben einem Anschluss weist darauf hin, dass der Nutzer für weitere Ausführungen im... -
Seite 3: Beschreibung Des Messgeräts
Eingangsbuchse COM Eingangsbuchse V/Ω/Temp Batterieabdeckung (Rückseite) AC (Wechselstrom) DC (Gleichstrom) Minuszeichen AUTO Funktion AutoRange ZERO Funktion ZERO •))) Stromdurchgang (Hörbar) HOLD Funktion Data Hold Niedrig-Batterie-Anzeige Funktion Diodenprüfung Milli Volt Ampere Kilo Mega Ω °F Grad Fahrenheit °C Grad Celsius MA220-EU-GE-V1.6-3/11... -
Seite 4: Bedienungshinweise
4. Halten Sie die Spitzen der Messfühler an den Stromkreislauf oder an Teile, welche getestet werden sollen. 5. Wenn der Widerstand weniger als etwa 150Ω beträgt, so erklingt ein hörbarer Signalton. Falls der Stromkreislauf geöffnet ist, erscheint auf dem Bildschirm das Symbol “OL”. MA220-EU-GE-V1.6-3/11... - Seite 5 Auswahl durch die Einheiten und Dezimalpunktangaben dargestellt wird. Zur Rückkehr zur Automatischen Bereichswahlfunktion drücken und halten Sie die Taste RANGE für zwei Sekunden. Hinweis: Manuelle Bereichswahl funktioniert nicht bei den Funktionen AC-Strommessung oder Dioden- und Durchgangsprüfung. Innerhalb der Temperaturfunktion ändert sich die Auflösung von 0,1° zu 1°. MA220-EU-GE-V1.6-3/11...
-
Seite 6: Wartung
Hausmüll ist verboten! Sie können Ihre Batterien / Akkumulatoren kostenlos an den Sammelstellen in Ihrer Gemeinde oder überall dort, wo Batterien verkauft werden, abgeben! Entsorgung: Befolgen Sie die rechtlichen Vorschriften bezüglich der Entsorgung des Gerätes am Ende seiner Lebensdauer. MA220-EU-GE-V1.6-3/11... -
Seite 7: Technische Daten
-20,0 bis 400,0°C ± (3% + 5°C) 400 bis 1000°C 400 bis 1000°C -58,0 bis 400,0°F -58,0 bis 0°F ± 14°F 0 bis 400,0°F ± (2,5% + 6 Stellen) 400 bis 1832°F 400 bis 1832°F ± (3% + 7°F) MA220-EU-GE-V1.6-3/11... - Seite 8 Nur für den Inneneinsatz und in Übereinstimmung mit den Anforderungen für Doppelisolation IEC1010-1 (1995): EN61010-1 (1995) Überspannungs-Kategorie III, Verschmutzungsgrad 2. Copyright © 2011 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. MA220-EU-GE-V1.6-3/11...
