Inhaltszusammenfassung für Extech Instruments MN10

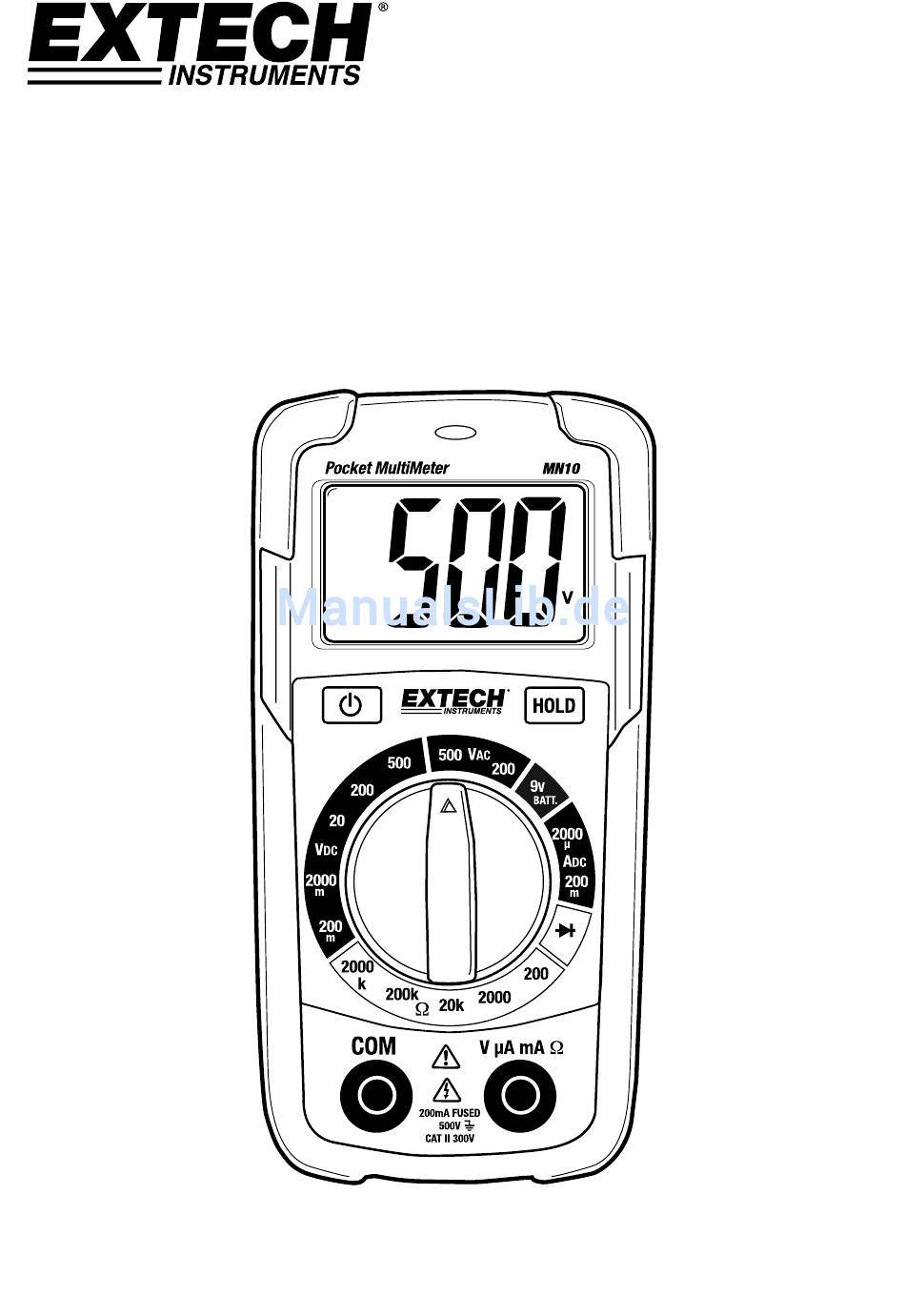

- Seite 1 Bedienungsanleitung Taschen-Universalmessgerät Modell MN10...

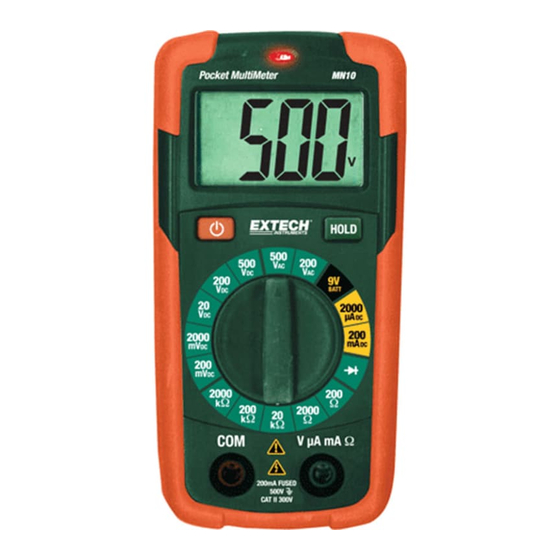

- Seite 2 Vorwort Herzlichen Glückwunsch zum Kauf des Extech MN10 Taschen-Universalmessgeräts. Dieses Messgerät misst AC-/DC-Spannung, DC-Strom, Widerstand und kann Dioden- und Batterieprüfungen durchführen. Es verfügt über eine robuste Bauweise für schwere Beanspruchungen. Dieses Messgerät wird vor Auslieferung vollständig getestet sowie kalibriert und bietet bei ordnungsgemäßer Verwendung jahrelange, zuverlässige Dienste.
-
Seite 3: Sicherheitsanweisungen
Beeinträchtigung der Schutzeinrichtungen des Messgeräts führen. Funktionsschalter und Anschlüsse 1. NCV-Kontrollleuchte 2. LCD-Display 3. Ein-/Ausschalter 4. Funktionsschalter 5. COM-Eingangsbuchse 6. Data-Hold-Taste 7. Batteriefach (Rückseite) 8. Positive Eingangsbuchse Symbole und Signalgeber Diodentest Ω Batterietiefstand Volt µ Micro Ampere Milli Wechselstrom Ampere Gleichstrom Kilo MN10-de-DE_V1.3 09/16... - Seite 4 4. Lesen Sie die Spannung vom Display ab. Stellen Sie den Funktionsschalter nacheinander auf niedrigere DC-Positionen, um einen Messwert in höherer Auflösung zu erhalten. Auf dem Display werden die richtige Dezimalstelle sowie der Dezimalwert angezeigt. Bei umgekehrter Polarität wird auf dem Display ein Minus (-) vor dem Wert angezeigt. MN10-de-DE_V1.3 09/16...
- Seite 5 4. Lesen Sie den Widerstand vom Display ab. Setzen Sie anschließend den Funktionsschalter auf die niedrigste Ω-Position, welche größer als der aktuelle oder des zu erwartenden Widerstands ist. Auf dem Display werden die richtige Dezimalstelle sowie der Dezimalwert angezeigt. MN10-de-DE_V1.3 09/16...
- Seite 6 Messleitung mit der negativen Seite der 9 V Batterie. 4. Lesen Sie die Spannung vom Display ab (> 8,2 V deutet auf eine gute, < 7,2 auf eine schlechte und 7,2 V bis 8,2 V auf eine schwache Spannung hin.) MN10-de-DE_V1.3 09/16...
-
Seite 7: Wartung
Entfernen Sie behutsam die Sicherung aus der Halterung und ersetzen Sie diese durch eine neue. Verwenden Sie ausschließlich Sicherungen der vorgegebenen Größe und Wert (0,2 A/250 V, flink). Befestigen Sie die hintere Abdeckung. WARNUNG: Benutzen Sie Ihr Messgerät erst, nachdem die hintere Abdeckung befestigt ist, um einen Stromschlag zu vermeiden. MN10-de-DE_V1.3 09/16... - Seite 8 4,3” x 2,1” x 1,3” (108 mm x 53 mm x 32 mm) Größe Für die Benutzung im Innenbereich entsprechend Überspannungskategorie Sicherheit II, Verschmutzungsgrad 2. Die Kategorie II umfasst die lokale Ebene, Geräte, tragbare Geräte etc., mit kleineren transienten Überspannungen als in Überspannungskategorie III. Copyright © 2012‐2016 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com MN10-de-DE_V1.3 09/16...
