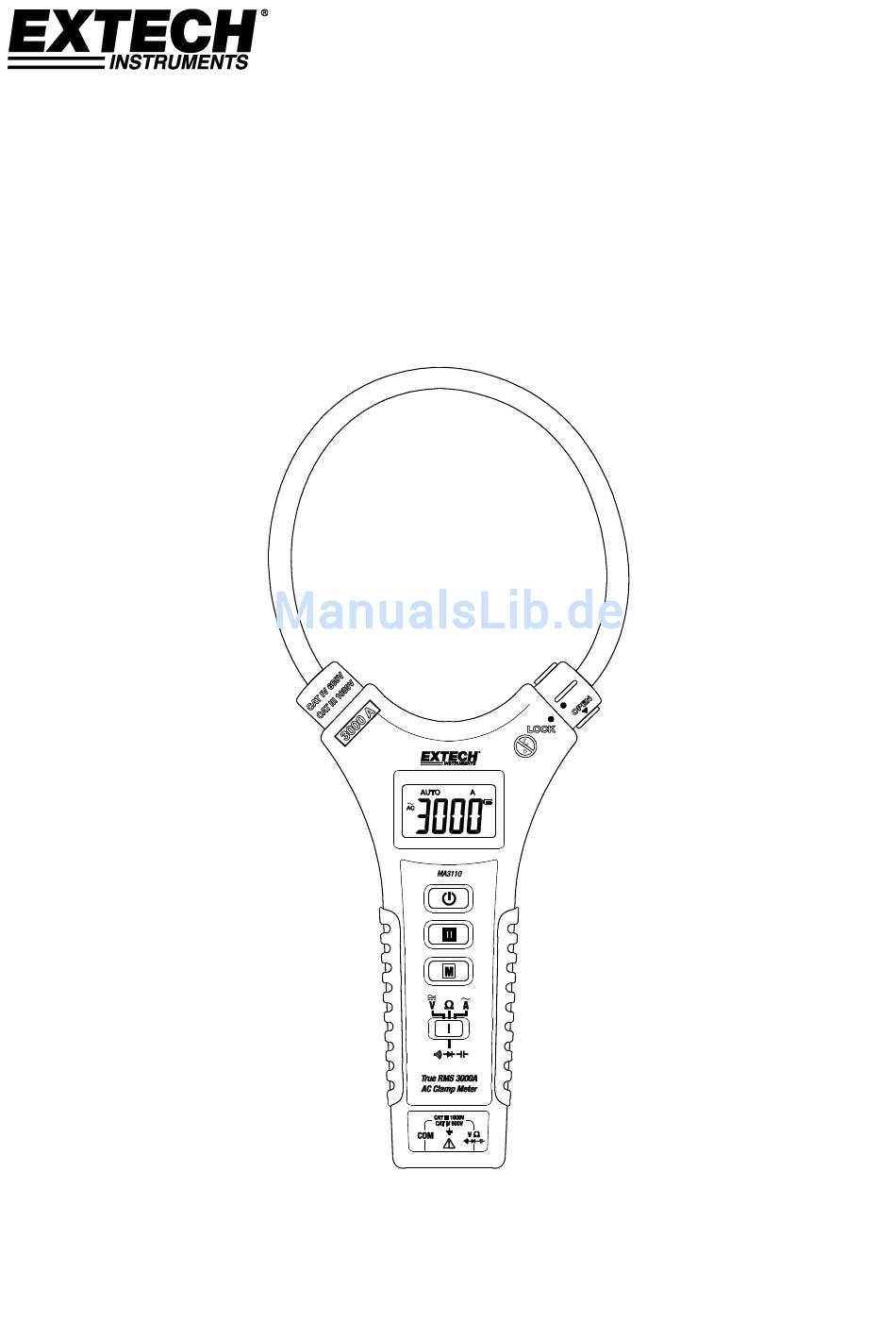

- Seite 1 BEDIENUNGSANLEITUNG 3000A AC flexible Stromzange mit Echt- Effektivwertmessung Modell MA3110 Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com...

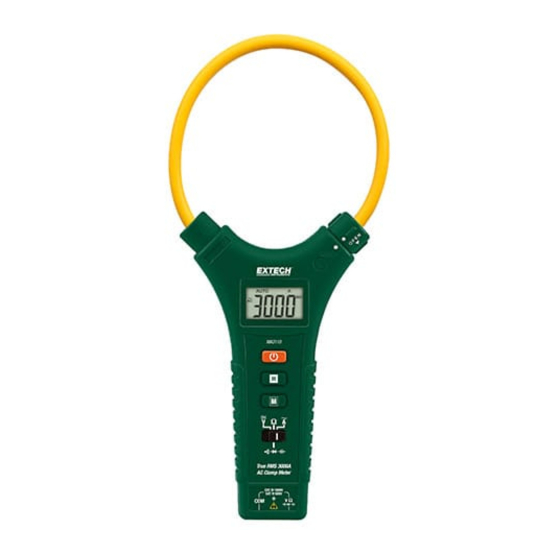

- Seite 2 Vielen Dank, dass Sie sich für die Extech Flexible AC Stromzange, Modell MA3110 mit Bereichsautomatik, Daten-Hold und automatischer Abschaltfunktion entschieden haben. MA3110 ist ein professionelles CAT III 1000V Messgerät und misst bis zu 3000A AC RMS. MA3110 misst auch Gleich- und Wechselspannung, Widerstand, Kapazität und führt auch Diodentests und Durchgangsprüfungen durch (Piepser).
-
Seite 3: Sicherheitshinweise
Um falsche Messungen zu vermeiden, die zu Stromschlag oder Verletzungen führen können, müssen die Batterien ersetzt werden, sobald die Anzeige für erschöpfte Batterien aufleuchtet. Verwenden Sie das Messgerät nicht in der Nähe oder in Bereichen mit explosiven Gasen oder Dämpfen. MA3110-de-DE_V1.0 12/16... -
Seite 4: Sicherheitssymbole, Die Sich In Der Regel Am Messgerät Und In Den Anweisungen Befinden
Vorsicht: Überschreiten Sie niemals den angegebenen Spannungs- oder Strommessbereich der Eingangsbuchsen und der Stromzange. Vorsicht: Stromschlaggefahr! Das Gerät ist durch doppelte oder verstärkte Isolierung geschützt. Entspricht den Richtlinien der Europäischen Union. Dieses Produkt nicht im Hausmüll entsorgen. Wechselstrommessung. Erdung. MA3110-de-DE_V1.0 12/16... - Seite 5 Hinweis – Beispiele sind Schalter in festen Einrichtungen und einige Geräte für den industriellen Gebrauch mit permanentem Anschluss an eine feste Installation. ÜBERSPANNUNGSKATEGORIE IV Geräte der ÜBERSPANNUNGSKATEGORIE IV sind zum Gebrauch am Ort der Installation bestimmt. Hinweis – Beispiele sind Elektrizitätsmesser und primäre Überstrom-Schutzvorrichtungen. MA3110-de-DE_V1.0 12/16...
-
Seite 6: Beschreibung Des Messgeräts
Maßeinheit für Spannungsmessungen Maßeinheit für Strommessungen Ω Ω Ω Maßeinheiten für Widerstandsmessungen nF, uF Maßeinheiten für Kapazitätsmessungen Diodentest ‘Überlast’ für Messungen die über dem Messbereich (Spannung, Strom und Widerstand) liegen Minus Symbol (negativ) wenn der Messwert negativ ist MA3110-de-DE_V1.0 12/16... -
Seite 7: Bedienung
Das H Symbol erscheint nun mit dem eingefrorenem Messwert. Drücken Sie die Taste H (HOLD) erneut um die HOLD-Funktion wieder zurückzustellen. Das H Symbol schaltet sich aus und das Gerät zeigt nun wieder Werte in Echtzeit an. MA3110-de-DE_V1.0 12/16... -
Seite 8: Messen Von Gleich- Und Wechselspannungen
Berühren Sie mit den Messleitungen den zu prüfenden Stromkreis und lesen Sie die Spannung im Display ab. Wenn sich das Messgerät im Modus der Bereichsautomatik befindet wählt das Messgerät automatisch den optimalen Messbereich aus. Wechselspannungen sind Messwerte mit Echt-Effektivwertmessung (True RMS). MA3110-de-DE_V1.0 12/16... -
Seite 9: Messung Von Wechselstrom
Schalten Sie das zu prüfende Gerät nun EIN. Bewegen Sie Ihre Finger niemals über dem LCD, während Sie den Test durchführen. Lesen Sie den Strom im Display ab. Das Messgerät wählt den geeigneten Bereich automatisch (600.0A und 3000A). MA3110-de-DE_V1.0 12/16... -
Seite 10: Messung Von Widerstand
Drücken Sie die Taste M (MODE), um den Widerstands-Modus auszuwählen. Berühren Sie mit den Messleitungen den zu prüfenden Stromkreis und lesen Sie den Widerstand im Display ab. Wenn sich das Messgerät im Modus der Bereichsautomatik befindet wählt das Messgerät automatisch den optimalen Messbereich aus. MA3110-de-DE_V1.0 12/16... -
Seite 11: Durchgangsprüfung
Das Display zeigt nun das “MANU” Symbol (Manuelle Bereichsauswahl) an. Berühren Sie mit den Messleitungen den zu prüfenden Stromkreis. Das Messgerät piepst nun und das Display zeigt das Durchgangsprüfungs-Symbol im Display an wenn der Widerstand < 20 Ohms beträgt. MA3110-de-DE_V1.0 12/16... - Seite 12 Wenn wie in Test position 2 verbunden, wird eine umgekehrte Polarität geprüft. Wenn die zu prüfende Diode gut ist, wird ‘OL’ angezeigt. Bei einer defekten Diode wird ‘0.000’ oder ein anderer Wert angezeigt. Ein richtiger Diodentest sollte die Messung von beiden Polaritäten umfassen. MA3110-de-DE_V1.0 12/16...
-
Seite 13: Messung Von Kapazität
Drücken Sie die Taste M (MODE), um den Kapazitäts-Modus auszuwählen. Berühren Sie mit den Messleitungen den zu prüfenden Stromkreis und lesen Sie die Kapazität im Display ab. Wenn sich das Messgerät im Modus der Bereichsautomatik befindet wählt das Messgerät automatisch den optimalen Messbereich aus. MA3110-de-DE_V1.0 12/16... -
Seite 14: Wartung
Sammelstelle oder dem Geschäft, in dem Sie die Batterien gekauft haben oder dort wo Batterien verkauft werden, abzugeben. Entsorgung: Entsorgen Sie dieses Messgerät nicht im Hausmüll. Der Anwender ist verpflichtet, Geräte nach ihrer Lebensdauer bei einer geeigneten Sammelstelle für die Entsorgung von elektrischen und elektronischen Geräten abzugeben. MA3110-de-DE_V1.0 12/16... -
Seite 15: Technische Daten
Überlastschutz: ± 30 V DC & AC (Entladen Sie Kondensatoren immer vor der Prüfung) Visueller und akustischer Alarm, wenn der Widerstand < 20 Ω beträgt Durchgang Diodentest Kurzgeschlossen, Gut/ Fehlerprüfung Spezifikationen getestet unter Umweltbedingungen von HF-Feldstärke < 3V/M und Frequenz < 30MHz MA3110-de-DE_V1.0 12/16... - Seite 16 Höhe 2000m (6562’); Nur für den Innengebrauch Spannung/Kategorie-Bewertung 1000V CAT III, 600V CAT IV Strom-Bewertung 3000A Messleitungen Nur IEC61010-031 Messleitungen Copyright © 2016 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO-9001 zertifiziert www.extech.com MA3110-de-DE_V1.0 12/16...
