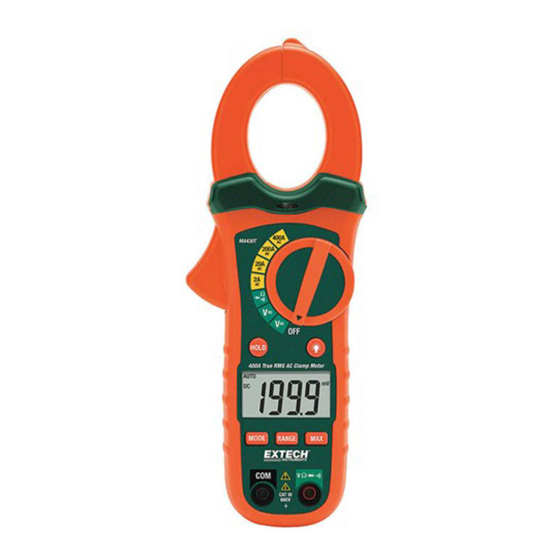

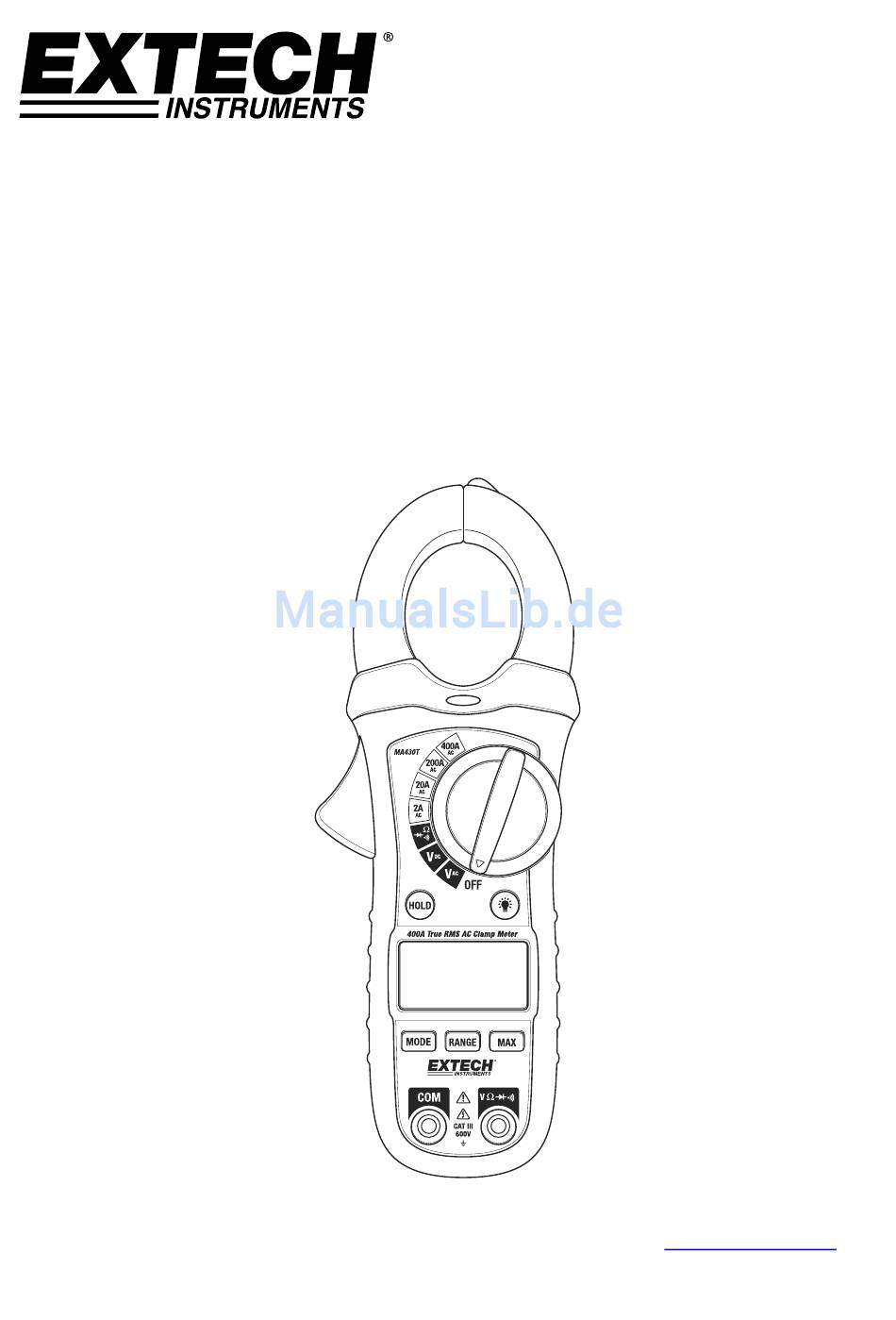

- Seite 1 Benutzerhandbuch 400 A True RMS AC‐Strommesszange + NCV Modell MA430T Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com ...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Internationale Sicherheitssymbole Dieses Symbol neben einem anderen Symbol oder einem Anschluss zeigt an, dass sich der Benutzer für weitere Informationen auf die Bedienungsanleitung beziehen muss. Dieses Symbol neben einem Anschluss zeigt an, dass bei einer normalen Verwendung eine gefährliche Spannungen anliegen können. Dieses Symbol zeigt an, dass das Gerät durch eine doppelte Isolierung geschützt ist. Das Symbol WARNUNG deutet auf eine potentielle Gefahrensituation hin, WARNUNG welche bei Nichtbeachtung der Anweisungen zum Tod oder schweren Verletzungen führen könnte. Das Symbol VORSICHT deutet auf eine Gefahrensituation hin, welche bei VORSICHT Nichtbeachtung der Anweisungen zu einer Beschädigung des Gerätes führen könnte. ÜBERSPANNUNGSKATEGORIEN NACH IEC1010 ÜBERSPANNUNGSKATEGORIE I Geräte der ÜBERSPANNUNGSKATEGORIE I sind Geräte für den Anschluss an Schaltkreise, in denen Vorkehrungen getroffen wurden, um transiente Überspannungen auf einen niedrigen Pegel zu begrenzen. Hinweis – Beispiele sind geschützte elektronische Schaltkreise. ÜBERSPANNUNGSKATEGORIE II Geräte der ÜBERSPANNUNGSKATEGORIE II sind Energie verbrauchende Geräte, die von einer festen Einrichtung versorgt werden. Hinweis – Beispiele sind Haushalts‐, Büro‐ und Laborgeräte. ÜBERSPANNUNGSKATEGORIE III Geräte der ÜBERSPANNUNGSKATEGORIE III sind Geräte in festen Einrichtungen. Hinweis – Beispiele sind Schalter in festen Einrichtungen und einige Geräte für industriellen Gebrauch mit permanentem Anschluss an eine feste Installation. ÜBERSPANNUNGSKATEGORIE IV Geräte der ÜBERSPANNUNGSKATEGORIE IV sind für den Gebrauch am Ursprung der Installation. Hinweis – Beispiele sind Elektrizitätsmesser und primäre Überstrom‐Schutzvorrichtungen. MA430T-de-DE_V1.3 10/16... - Seite 3 Messen Sie keinen Strom an einem Schaltkreis, dessen Spannung 600V überschreitet. Trennen Sie beim Wechseln der Messbereiche immer die Prüfspitzen von dem zu prüfenden Schaltkreis. VORSICHTSMASSNAHMEN Eine unsachgemäße Bedienung dieses Messgeräts kann zu Schäden am Gerät, Stromschlägen, Verletzungen oder zum Tod führen. Lesen und verstehen Sie diese Bedienungsanleitung, bevor Sie das Messgerät bedienen. Entfernen Sie vor dem Batterie‐ oder Sicherungswechsel immer die Messleitungen. Überprüfen Sie vor Benutzung des Geräts den Zustand der Messleitungen sowie des Messgeräts auf Schäden. Reparieren oder ersetzen Sie jegliche Beschädigungen, bevor Sie das Gerät verwenden. Gehen Sie bei der Durchführung von Messungen mit größter Sorgfalt vor, wenn die Spannungen mehr als 25 VAC rms oder 35 VDC betragen. Bei diesen Spannungen besteht erhöhte Stromschlaggefahr. Entladen Sie immer die Kondensatoren und trennen Sie den Prüfling vom Strom, bevor Sie Dioden‐, Widerstands‐ oder Durchgangsprüfungen durchführen. Spannungsprüfungen an Steckdosen können sich, aufgrund Messunsicherheiten an den vertieften elektronischen Kontakten, als schwierig sowie irreführen erweisen. Verwenden Sie andere Mittel, um sicherzustellen, dass die Anschlüsse nicht „stromführend“ sind. Benutzen Sie das Messgerät nur wie in dieser Bedienungsanleitung beschrieben. Jegliche anderweitige Benutzung kann zu einer Beeinträchtigung der Schutzeinrichtungen des Messgeräts führen. Funktion Maximale Eingagswerte AC Amps, 400 A AC/DC Volt 600 V DC/AC Widerstand, Diodentest, Kontinuität 250 V DC/AC MA430T-de-DE_V1.3 10/16...
-
Seite 4: Beschreibung Des Messgeräts
11. Range‐Taste 12. MAX‐Taste 13. V Ω Hz‐Eingangsbuchse 14. Batteriefach (auf der Rückseite) Beschreibung der Displaysymbole HOLD Data‐Hold AUTO Automatische Bereichswahl MAX Max‐hold DC Gleichstrommessung AC Wechselstrommessung Batterietiefstandsanzeige V Volt (Spannung) Ohm (Widerstand) A Ampere (Strom) m, M, k Maßeinheiten‐Voreinstellungen ) ) ) Durchgangsprüfung Diodentest MA430T-de-DE_V1.3 10/16... -
Seite 5: Betrieb
Betrieb HINWEISE: Lesen und verstehen Sie alle Warn‐ und Vorsichtshinweise in diesem Handbuch, bevor Sie das Messgerät benutzen. Schalten Sie bei Nichtbenutzung des Geräts den Funktionsschalter auf die OFF‐Position. Kontaktloser Spannungsdetektor WARNUNG: Gefahr durch Stromschlag. Überprüfen Sie den Spannungsdetektor immer vor der Benutzung an einem bekannten stromführenden Schaltkreis, um einen fehlerfreien Betrieb sicherzustellen. Drehen Sie den Funktionsschalter auf eine beliebige Position. Positionieren Sie die Prüfspitze des Detektors auf der zu prüfenden Leitung. Liegt eine Wechselspannung an, schaltet sich die NCV‐ Detektorlampe ein und leuchtet gleichmäßig rot. HINWEIS: Leitungen in elektrischen Kabeln sind oft verdreht. Führen Sie für das bestmögliche Ergebnis die Messspitze entlang des Kabels, um sicherzustellen, dass sich die Spitze so nah wie möglich am stromführenden Leiter befindet. HINWEIS: Der Detektor ist sehr empfindlich. Statische Elektrizität und andere Energiequellen können den Sensor zufällig auslösen. Dies gehört jedoch zum normalen Betrieb. Wechselstrommessungen WARNUNG: Trennen Sie die Messleitungen, bevor Sie Zangenmessungen durchführen. Drehen Sie den Funktionsdrehregler auf die 400A‐Position Drücken Sie den Zangenöffnungshebel. Umschließen Sie nur einen Leiter vollständig. Lesen Sie den Stromwert vom Display ab. Ist der Messwert kleiner als 200A, drehen Sie den Funktionsdrehregler auf einen niedrigeren Bereich, um die Auflösung zu verbessern. MA430T-de-DE_V1.3 10/16... -
Seite 6: Widerstandsmessung, Dioden- Und Durchgangsprüfungen
Widerstandsmessung, Dioden‐ und Durchgangsprüfungen Hinweis: Trennen Sie das zu prüfende Gerät von der Stromversorgung, bevor Sie Widerstandsmessungen vornehmen. Stellen Sie den Funktionsschalter auf die Ω‐Position. Setzen Sie den Bananenstecker der schwarzen Messleitung in die negative COM‐Eingangsbuchse. Setzen Sie den Bananenstecker der roten Messleitung in die positive Ω‐ Eingangsbuchse. Berühren Sie mit der schwarzen Prüfspitze eine Seite des Gerätes. Berühren Sie mit der roten Prüfspitze die andere Seite des Gerätes. Lesen Sie den Widerstandswert vom Display ab. Drücken Sie die MODE‐Taste, um den DIODE‐Modus auszuwählen. Das Diodensymbol erscheint auf dem Display Drücken Sie die MODE-Taste, um den Continuity-Modus auszuwählen. Das Durchgangsprüfungssymbol erscheint auf dem Display. Ist der Widerstand <150, ertönt ein akustisches Signal. MA430T-de-DE_V1.3 10/16... -
Seite 7: Data-Hold-Funktion
MAX‐Funktion Drücken Sie die MAX‐Taste, um den Maximalwert anzuzeigen sowie diesen auf dem Display einzufrieren. Die Display‐Anzeige erneuert sich erst, wenn ein höherer Wert gemessen wird. Drücken Sie die MAX‐Taste, um diesen Modus zu verlassen. RANGE (Spannungs‐ und Widerstandsfunktionen) Das Messgerät schaltet sich nach dem ersten Einschalten automatisch in den Auto‐Ranging‐ Modus. Dieser wählt automatisch den besten Bereich für die durchzuführende Messung und ist im Allgemeinen der beste Modus für die meisten Messungen. Muss für bestimmte Messungen der Bereich manuell festgelegt werden, gehen Sie wie folgt vor: 1. Drücken Sie die RANGE‐Taste. Das “AUTO”‐Icon schaltet sich ab. 2. Drücken Sie die RANGE‐Taste, um durch die zur Verfügung stehenden Bereiche zu scrollen, bis der benötigte Bereich ausgewählt ist. 3. Drücken und halten Sie für 2 Sekunden die RANGE‐Taste, um den Manual‐Ranging‐Modus zu verlassen und in den Auto‐Ranging‐Modus zurückzukehren. MODE‐Funktion Drücken Sie in der Ω‐Diode‐Continuity‐Funktion die MODE‐Taste, um die benötigte Funktion auszuwählen. Backlight Drücken und halten Sie für 2 Sekunden die ‐Taste, um die Hintergrundbeleuchtung einzuschalten. Drücken Sie nochmals diese Taste, um die Hintergrundbeleuchtung auszuschalten oder warten Sie ungefähr 15 Sekunden bis zur automatischen Abschaltung. Automatische Abschaltfunktion Das Messgerät schaltet sich zur Schonung der Batterielebensdauer nach etwa 15 Minuten automatisch ab. Vor dem Abschalten ertönt ein akustisches Signal. Ändern Sie die Position des Funktionsschalters, um das Messgerät wieder einzuschalten. Batterietiefstandsanzeige Nach Erscheinen des Icons auf dem Display, sollte die Batterie ersetzt werden. Beziehen Sie sich auf die Anleitung zum Ersetzen der Batterie innerhalb des Abschnitts Wartung”. „ MA430T-de-DE_V1.3 10/16... -
Seite 8: Wartung
Reinigung und Lagerung Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und mildem Reinigungsmittel ab. Verwenden Sie keine aggressiven Reinigungs‐ oder Lösungsmittel Entnehmen Sie bei einer geplanten Lagerdauer von mehr als 60 Tagen die Batterie und lagern Sie diese separat. Ersetzen der Batterie Entfernen Sie die Kreuzschlitzschraube, die den Batteriefachdeckel auf der Rückseite sichert Öffnen Sie das Batteriefach Ersetzen Sie die 9‐V‐Batterie Sichern Sie den Batteriefachdeckel Entsorgen Sie verbrauchte oder wiederaufladbare Batterien niemals im Hausmüll. Als Verbraucher sind Sie gesetzlich dazu verpflichtet, verbrauchte Batterien bei einer geeigneten Sammelstelle oder dem Geschäft, in dem Sie die Batterien gekauft haben oder dort wo Batterien verkauft werden, abzugeben. Entsorgung: Entsorgen Sie dieses Messgerät nicht im Hausmüll. Der Anwender ist verpflichtet, Geräte nach ihrer Lebensdauer bei einer geeigneten Sammelstelle für die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Weitere Sicherheitshinweise für Batterien o Entsorgen Sie Batterien niemals im Feuer. Diese könnten explodieren oder auslaufen. o Mischen Sie niemals unterschiedliche Batterietypen. Installieren Sie immer neue Batterien des gleichen Typs. MA430T-de-DE_V1.3 10/16... -
Seite 9: Technische Daten
±(1,8% + 8 Ziffern) 200,0 V 0,1 V 600 V 1 V ±(2,5% + 8 Ziffern) Gleichstrom 200,0 mV 0,1 mV ±(0,8% + 2 Ziffern) 2,000 V 0,001 V 20,00 V 0,01 V ±(1,5% + 2 Ziffern) 200,0 V 0,1 V 600 V 1 V ±(2,0% + 2 Ziffern) Widerstand 200,0 Ω 0,1 Ω ±(1,0% + 4 Ziffern) 2,000 kΩ 0,001 kΩ 20,00 kΩ 0,01 kΩ ±(1,5% + 2 Ziffern) 200,0 kΩ 0,1 kΩ 2,000 MΩ 0,001 MΩ ±(2,5% + 3 Ziffern) 20,00 MΩ 0,01 MΩ ±(3,5% + 5 Ziffern) MA430T-de-DE_V1.3 10/16... -
Seite 10: Allgemeine Spezifikationen
Betriebstemperatur 5C bis 40C (41F bis 104F) Lagerungstemperatur ‐20C bis 60C (‐4F bis 140F) Betriebsfeuchtigkeit Max. 80% bis 31C (87F) linear abnehmend bis 50% bei 40C (104F) Lagerungsfeuchtigkeit <80% Betriebshöhe Maximal 2000 Meter (7000 ft) Batterie 9‐V‐Batterie Automatische Abschaltfunktion Nach ca. 15 Minuten Abmessungen & Gewicht 200 x 66 x 37 mm (7,9 x 2,6 x 1,5”); 205 g (7,23 oz) Sicherheit Für die Verwendung im Innenbereich und in Übereinstimmung mit den Anforderungen für den Innenbereich, doppelte Isolierung nach IEC1010‐1 (2001): EN61010‐1 (2001) Überspannungskategorie III 600 V, Verschmutzungsgrad 2. Kennzeichnungen CE und ETL Copyright © 2013‐2016 FLIR Systems, Inc. All Alle Rechte vorbehalten, einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in irgendeiner Form ISO‐9001 zertifiziert www.extech.com MA430T-de-DE_V1.3 10/16...
