RIESE & MÜLLER BIRDY Originalbetriebsanleitung Seite 41

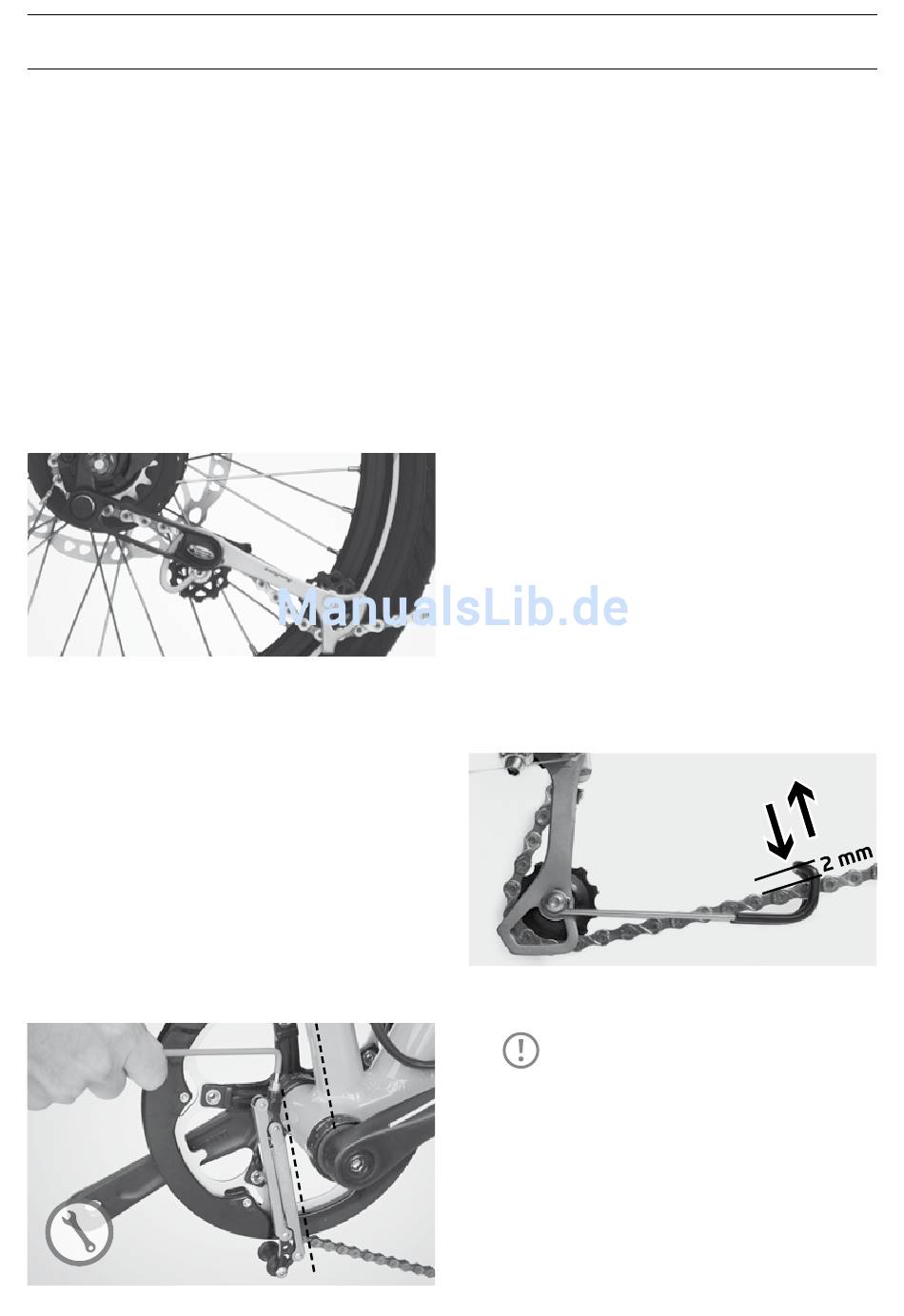

KETTENSPANNER
Der Kettenspanner hält die Kette während
des kompletten Faltvorgangs straff ge-
spannt. Je nach Schaltung kommen ver-
schiedene Kettenspanner zum Einsatz.
Birdy city und World Birdy comfort
Bei diese Modellen kommen Kettenspanner
ähnlich der unten abgebildeten Version zum
Einsatz. Es sind keine Einstellarbeiten nötig.
Birdy speed, rohloff und dualdrive
Bei diesen Modellen ist der Kettenspanner
am Tretlager befestigt.
Kettenspanner einstellen
• Lösen Sie die Klemmschraube mit einem
4mm Inbusschlüssel.
• Stellen Sie den Kettenspanner parallel zum
Rahmenrohr ein.
• Ziehen Sie die Schraube wieder mit 2-3 Nm
fest.
World Birdy sport
Es kommt ein Schaltwerk mit zusätzlichem
Kettenspannbügel zum Einsatz.
Kettenspanner einstellen
Der Kettenspanner ist am unteren Schal-
tungsröllchen befestigt.
• Schalten Sie auf das kleinste Ritzel.
• Das vordere Ende des Kettenspannbügels
sollte eine Distanz von 2 mm zur Kette
haben.
• Zum Einstellen des Kettenspannbügels erst
die Mutter am unteren Schaltröllchen etwas
lösen. Dann die Schraube etwas lösen.
• Kettenspannbügel einstellen, erst die
Schraube und dann die Mutter wieder
festziehen.
• Schalten Sie auf das größte Ritzel.
• Der Kettenspannbügel darf weder Reifen
noch Felge berühren.
HINWEIS!
Ist Ihr Birdy mit Big Apple-
Bereifung ausgestattet, muss der
Kettenspanner eine etwas größere
Distanz zur Kette haben. Prüfen
Sie beim Schalten auf das größte
Ritzel, dass der Kettenspanner
nicht den Reifen berührt.
