SOLARvent iQ 3.0 – 150 Montageanleitung Seite 9

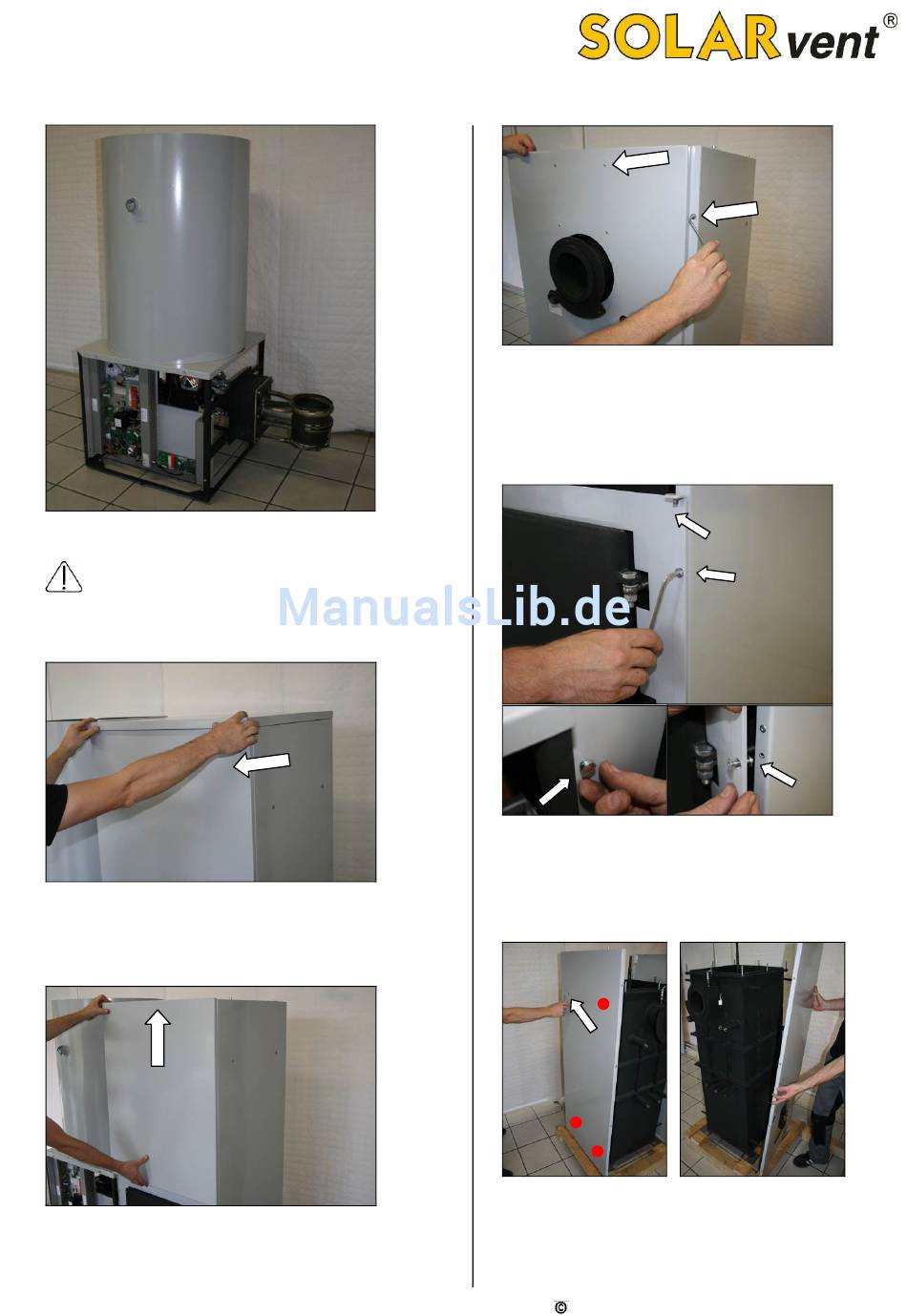

Abb. 13: Fördereinheit mit angeflanschtem Brenner
Auf keinen Fall vorne am Brenner anheben, da sonst über
die Hebelwirkung die Fördereinheit beschädigt werden
könnte.
• Demontage Kesselseite in sämtliche Einzelteile:
Abb. 14: Demontieren Sie den Kesselverkleidungsdeckel, indem
Sie diesen um ca. 1 cm nach vorne schieben und anschließend
nach oben abheben.
Abb. 15: Frontblech ca. 1 cm anheben und dann nach vorne
abnehmen.
Montageanleitung: iQ 3.0 - Version 1.2 – 18.06.2015
Abb. 16: Entfernen Sie als nächstes das rückseitige Blech des
Kessels. Dazu die 4 Stück Kreuzschlitzschrauben entfernen und
das kleine Abdeckblech
Inbusschrauben entfernen. Nachdem alle Schrauben gelöst
wurden, können Sie das Verkleidungsteil nach vorne abnehmen.
Abb. 17: Demontieren Sie
Rahmenblende, indem Sie auf der rechten Seite die beiden
Inbusschrauben und auf der linken Seite die beiden Magnete
entfernen.
Abb. 18: Demontieren Sie nun die Seitenteile rechts und links
vom Kesselkörper. Dazu entfernen Sie jeweils 4 Inbusschrauben
und heben die Seitenteile vom Kessel ab.
SOLARvent Biomasse-Heizsysteme GmbH
entfernen. Danach die 8
nun das Türscharnier und
Stück
die
