SOLARvent iQ 3.0 – 150 Montageanleitung Seite 33

Darstellung der maximalen Ausbaustufe mit insgesamt 6 Platinen HZS53x.

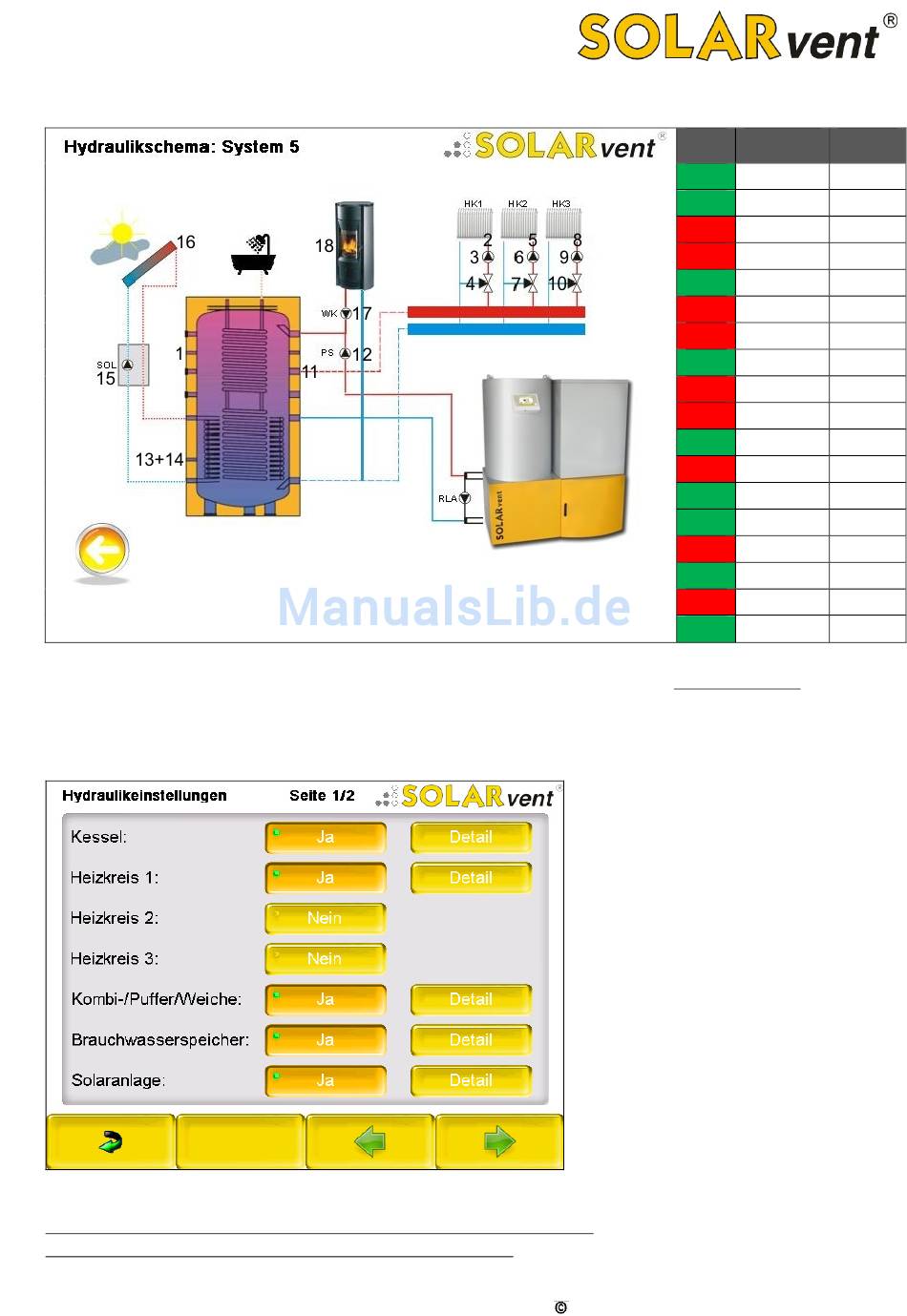

Abb. 66: Solaranlage für Brauchwasser- und Heizungsunterstützung. Kombipufferspeicher, 3 Heizkreise mit Pufferladepumpe für Brauch-
wasser-/ bzw. Pufferladung mit einer Pumpe, einbindung wasserführenden Kaminofen.
Auswahl: 3 Heizkreise, Puffersystem 5, Brauchwasser, Solaranlage und Kaminofen.
Abb. 67: Hydraulikeinstellungen: Hier wird das gewünschte Hydrauliksystem ausgewählt.
Da wir die Einstellungen i.d.R. bereits ab Werk für Sie vornehmen, bitten wir Sie keine
Änderungen ohne Rücksprache mit unserem Kundendienst vorzunehmen.
Montageanleitung: iQ 3.0 - Version 1.2 – 18.06.2015
Pos.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
SOLARvent Biomasse-Heizsysteme GmbH
Platine Stecker
HZS532-1 X10
HZS532-1 X9
HZS532-1 X3
HZS532-1 X8
HZS533 X7
HZS533 X6
HZS533 X3
HZS533 X7
HZS533 X6
HZS533 X3
HZS534 X7
HZS534 X6
HZS534 X8
HZS535 X8
HZS535 X6
HZS535 X7
HZS534 X6
HZS534 X8
