SOLARvent iQ 3.0 – 150 Montageanleitung Seite 8

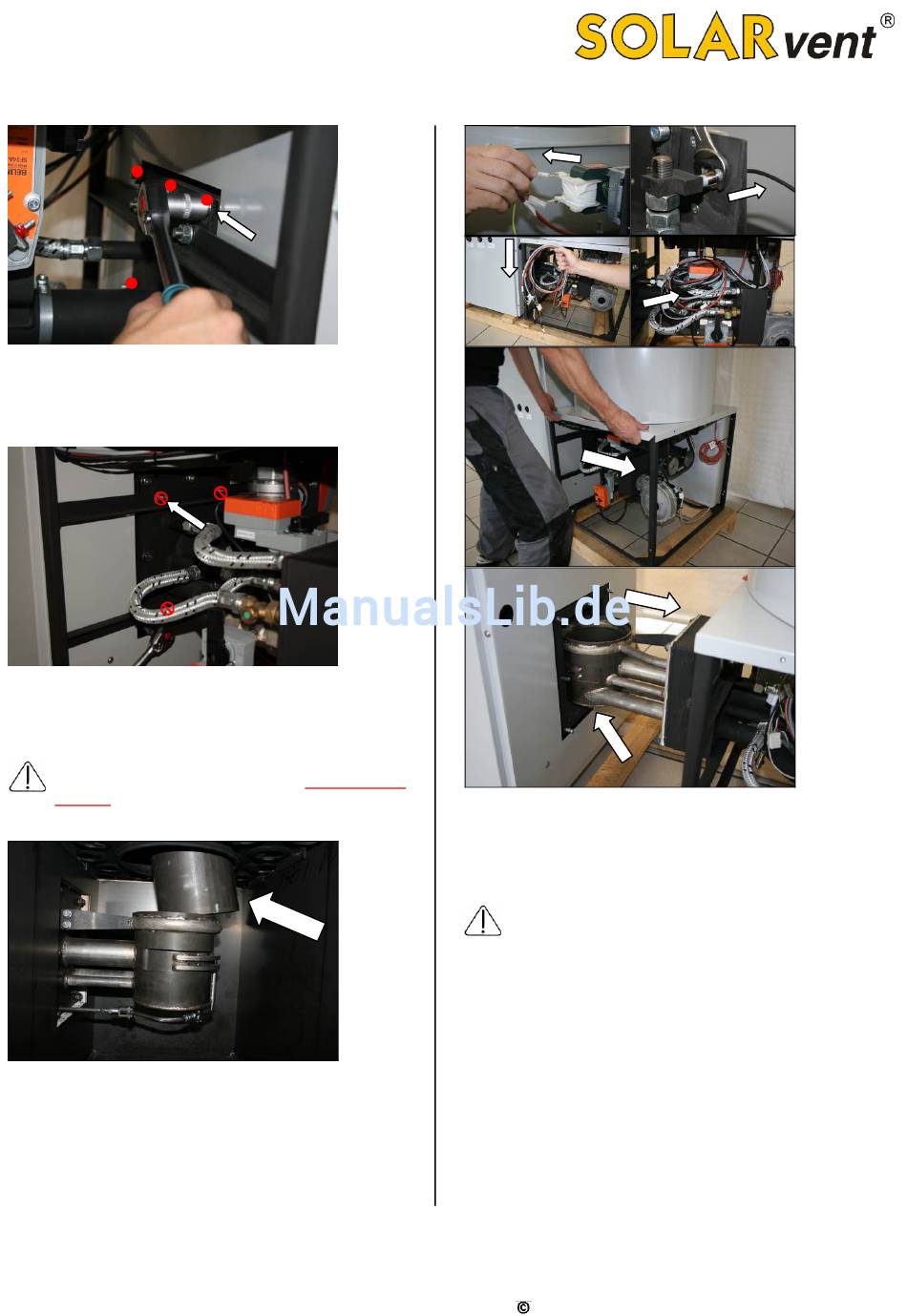

Abb. 9: Mit einer 17-er Ratsche 8 Stück Mutter M10 vom
Zwischenflansch entfernen,
Zwischenflansch gelöst werden kann.
Abb. 10: Diese 4 Muttern,
Querstreben befinden, dürfen nicht zur Demontage gelöst
werden!
Die vier Muttern, welche das obere und untere Winkelprofil
mit dem Zwischenflansch verbinden, auf keinen Fall
entfernen, da an diesen Muttern der komplette Brenner
aufgehängt ist !
Abb. 11: Die Kesseltüre vorne öffnen und das Flammrohr vom
Brenner nach oben abheben, um es vom Brenner zu lösen. (Das
Rohr locker, etwas versetzt auf den Brenner aufsetzen, damit der
Brenner frei ist und herausgezogen werden kann.) Bitte entfernen
Sie auch die Aschenlade samt Inhalt.
8
Montageanleitung: iQ 3.0 - Version 1.2 – 18.06.2015
damit die Fördereinheit
welche sich auf den beiden
vom
Abb. 12: Bitte entfernen Sie alle Kabel die mit dem Kesselkörper
verbunden sind, indem Sie diese dort demontieren und
zurückziehen. Entfernen Sie dann die Fördereinheit mit zwei
Personen, indem Sie diese vom Kessel abziehen.
Achten Sie darauf, dass beim Herausziehen des Brenners
das Gestänge der Brennerklappenreinigung nicht am Zwi-
schenflansch angestoßen wird!
Durch das Herausziehen
Zwischenflansch wird die Fördereinheit inklusive Brenner
vom Kessel gelöst. Die Fördereinheit kann nun in den
Heizraum transportiert werden. Bitte möglichst aufrecht
transportieren.
SOLARvent Biomasse-Heizsysteme GmbH
des Brenners durch den
