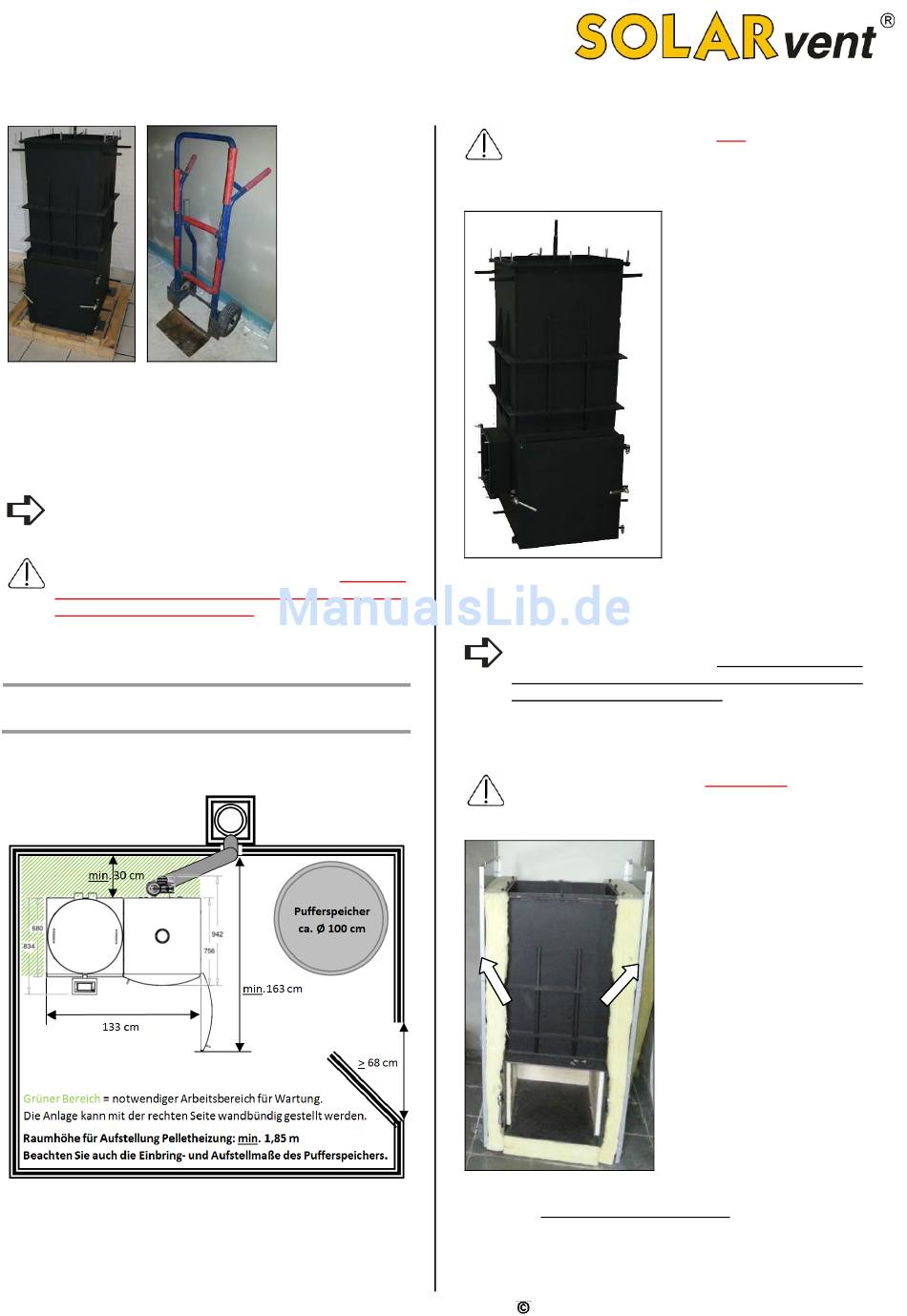

Abb. 19: Nun kann der Kessel mit einem geeigneten stabilen
„Sackkarren" oder Treppensteiger mit ca. 3 Personen zum
Heizraum transportiert werden. Heben Sie diesen dazu von der
Transportpalette.
Bitte beachten Sie, dass der Kesselkörper alleine ein Ge-
wicht von ca. 275 kg hat.
Bitte beachten Sie die gängigen Transportvorschriften und
sichern Sie den Kessel gegen herunterfallen. Der Kessel
darf nicht an den Distanzhalter, Wellen oder Anschluss-
formstücken angepackt werden, da diese sich sonst
verbiegen könnten.
3
Monta ge de r Pelle theiz ung
3.1
Aufstellung und Zusammenbau der Pelletheizung im
Heizraum
• Aufstellung und Montage der Kesselseite:
Abb. 20: Die Pelletheizung sollte so aufgestellt werden, dass die
Heizanlage von vorne und hinten möglichst gut zugänglich ist.
Die rechte Seite muss nicht zugänglich sein und kann direkt an
eine Wand gestellt werden.
10
Montageanleitung: iQ 3.0 - Version 1.2 – 18.06.2015
Die Mindestabstandsmaße sollten nicht unterschritten wer-
den, damit der Kessel zu Wartungszwecken jederzeit
zugänglich bleibt. Bitte achten Sie auf eine möglichst kurze
waagerechte Rauchgasleitung siehe Kapitel 5.1.
Abb. 21: Kessel an der gewünschten Stelle positionieren und mit
einer Wasserwaage den Kessel gerade ausrichten.
Damit der Kessel gerade ausgerichtet werden kann, ist es
notwendig, dass die vier M12er Stellschrauben, mit wel-
chen der Kessel auf der Palette befestigt gewesen ist, als
„Kesselfüße" eingeschraubt werden.
Die Schrauben müssen den Kessel um ca. 2,5 - 3 cm vom
Boden anheben.
Der Kessel darf nur auf einem unbrennbaren Boden (z.B.
Estrichboden, Fliesenboden) montiert werden, da die Füße
punktuell sehr heiß werden können!
Abb. 22: Danach die passenden Isolierungen auf den Kessel
aufstecken (Gewebeseite ist immer außen) und das linke und
rechte Seitenblech am Kessel montieren, indem diese jeweils mit
4 Stück Inbusschrauben festgezogen werden.
SOLARvent Biomasse-Heizsysteme GmbH
