SOLARvent iQ 3.0 – 150 Montageanleitung Seite 32

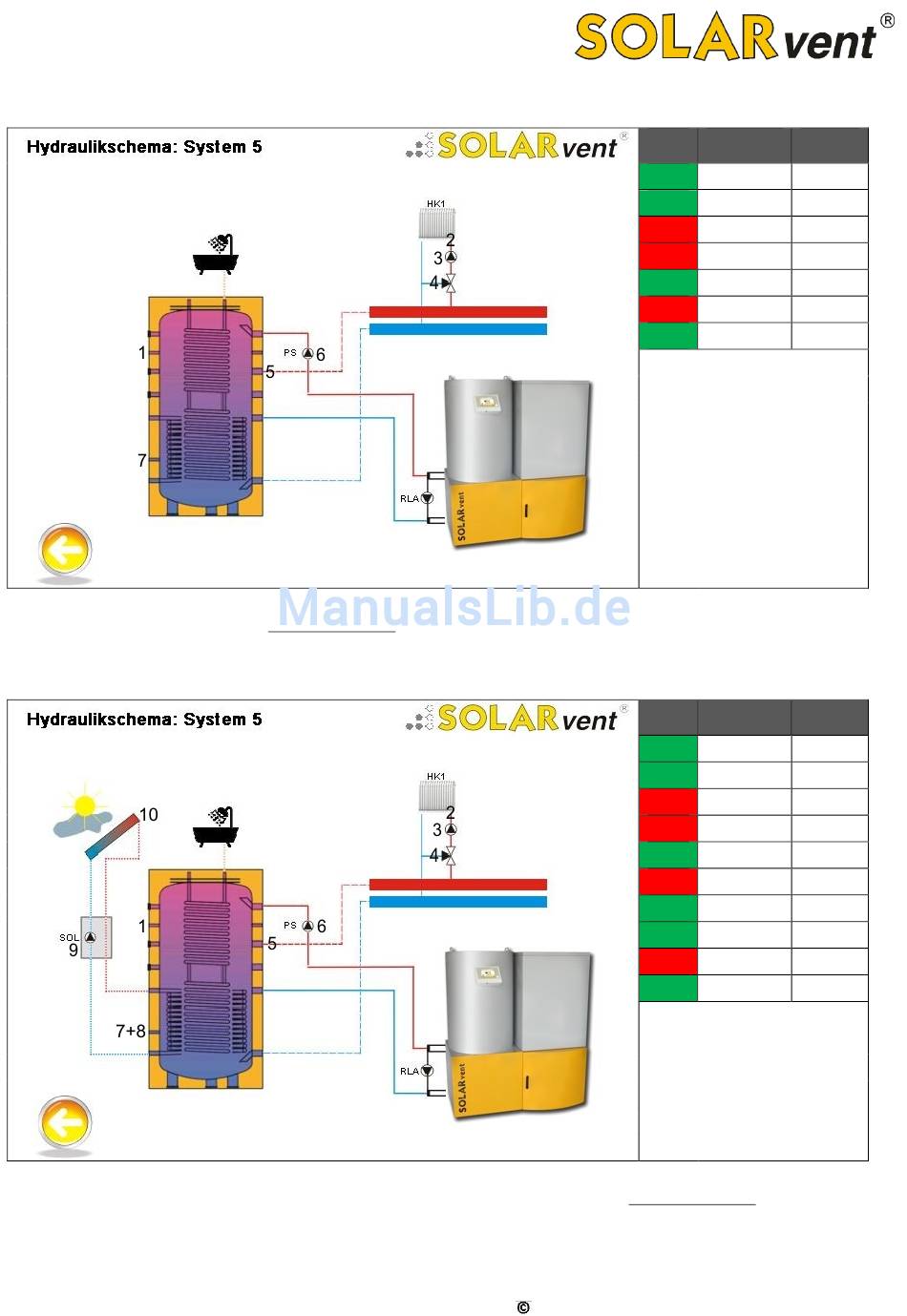

Abb. 64: Kombipufferspeicher, 1 Heizkreis mit Pufferladepumpe für Brauchwasser- bzw. Pufferladung mit einer Pumpe.
Auswahl: 1 Heizkreis, Puffersystem 5, Brauchwasser.
Abb. 65: Solaranlage für Brauchwasser- und Heizungsunterstützung. Kombipufferspeicher, 1 Heizkreis mit Pufferladepumpe für
Brauchwasser- bzw. Pufferladung mit einer Pumpe. Auswahl: 1 Heizkreis, Puffersystem 5, Brauchwasser, Solar.
32
Montageanleitung: iQ 3.0 - Version 1.2 – 18.06.2015
Pos.
1
2
3
4
5
6
7
Pos.
1
2
3
4
5
6
7
8
9
10
SOLARvent Biomasse-Heizsysteme GmbH
Platine Stecker
HZS532-1 X10
HZS532-1 X9
HZS532-1 X3
HZS532-1 X8
HZS534 X7
HZS534 X6
HZS534 X8
Platine Stecker
HZS532-1 X10
HZS532-1 X9
HZS532-1 X3
HZS532-1 X8
HZS534 X7
HZS534 X6
HZS534 X8
HZS535 X8
HZS535 X6
HZS535 X7
