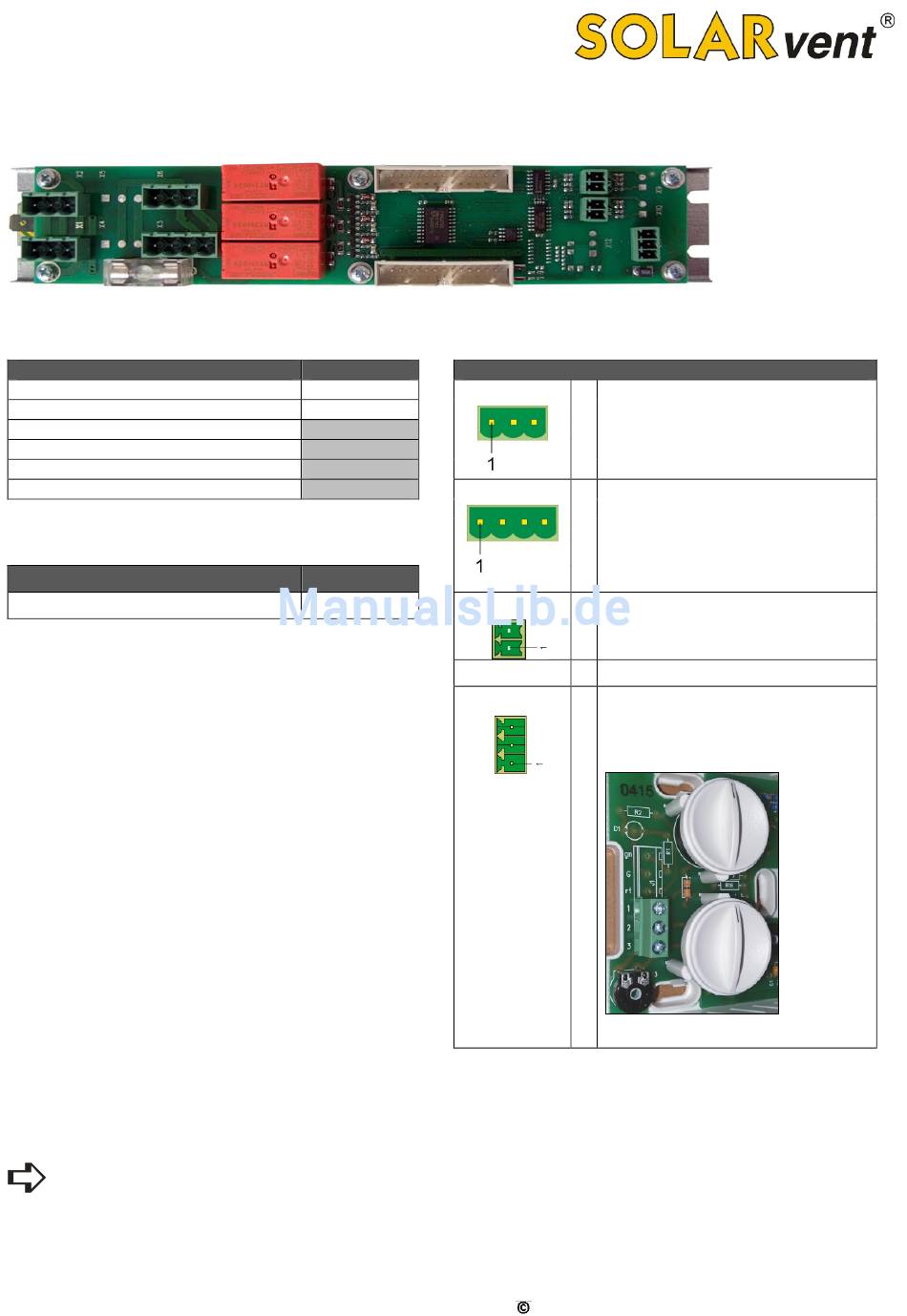

Abb. 41: HZS 533 "weiterer Heizkreis"
HZS 533 "Heizkreismodul"
230 V Stromversorgung Eingang
230 V Stromversorgung Ausgang
Heizkreis - Mischer (Relais 230 V)
Heizkreispumpe (Relais 230 V)
Heizkreistemperatur Vorlauf
Optional: Raumfernbediengerät
Bauteil / Stecker
230 Volt Heizkreispumpe / Mischer
Den Raum-Fernsteller Typ SVRFS (Sonderversion SOLARvent) können Sie bei SOLARvent unter der Artikel-
Nummer
„SVRFS"
20
Montageanleitung: iQ 3.0 - Version 1.2 – 18.06.2015
Stecker:
X 1
X 2
X 3
X 6
X 7
X 11
Sicherungen
F1 – T 5,0 A
beziehen.
Anschlussbelegung der Buchsen
X 6
L
1
2
N
3
PE
X 3
1
L Mischer Auf (braun)
2
L Mischer Zu (weiß)
3
N (blau)
4
PE
X 7
1
Eingang Fühler Pt1000
2
Masse
X 11
1
Fühler auf SVRFS Klemme 2
2
Schalter auf SVRFS Klemme 3
3
GND auf SVRFS Klemme 1
Raum-Fernsteller Typ SVRFS
SOLARvent Biomasse-Heizsysteme GmbH
