Dem onta ge
2.1
Demontage und Einbringung in den Heizraum
Für eine schnelle und unkomplizierte Einbringung der
Pelletheizung halten Sie sich bitte an die nachfolgend
beschriebene Demontageanleitung.
• Benötigte Werkzeuge für die Demontage / Montage:
Inbus-Steckschlüsselsatz, Stecknusssatz mit Ratsche Größe
10, 17 und 19, Akku-Schrauber mit Steck-Nussadapter +
Bits, Wasserwaage, Multimeter bzw. Phasenprüfer, Heiß-
luftfön.
Demontage der Kesselanlage in mehrere, leicht zu transpor-
tierende Einzelteile:

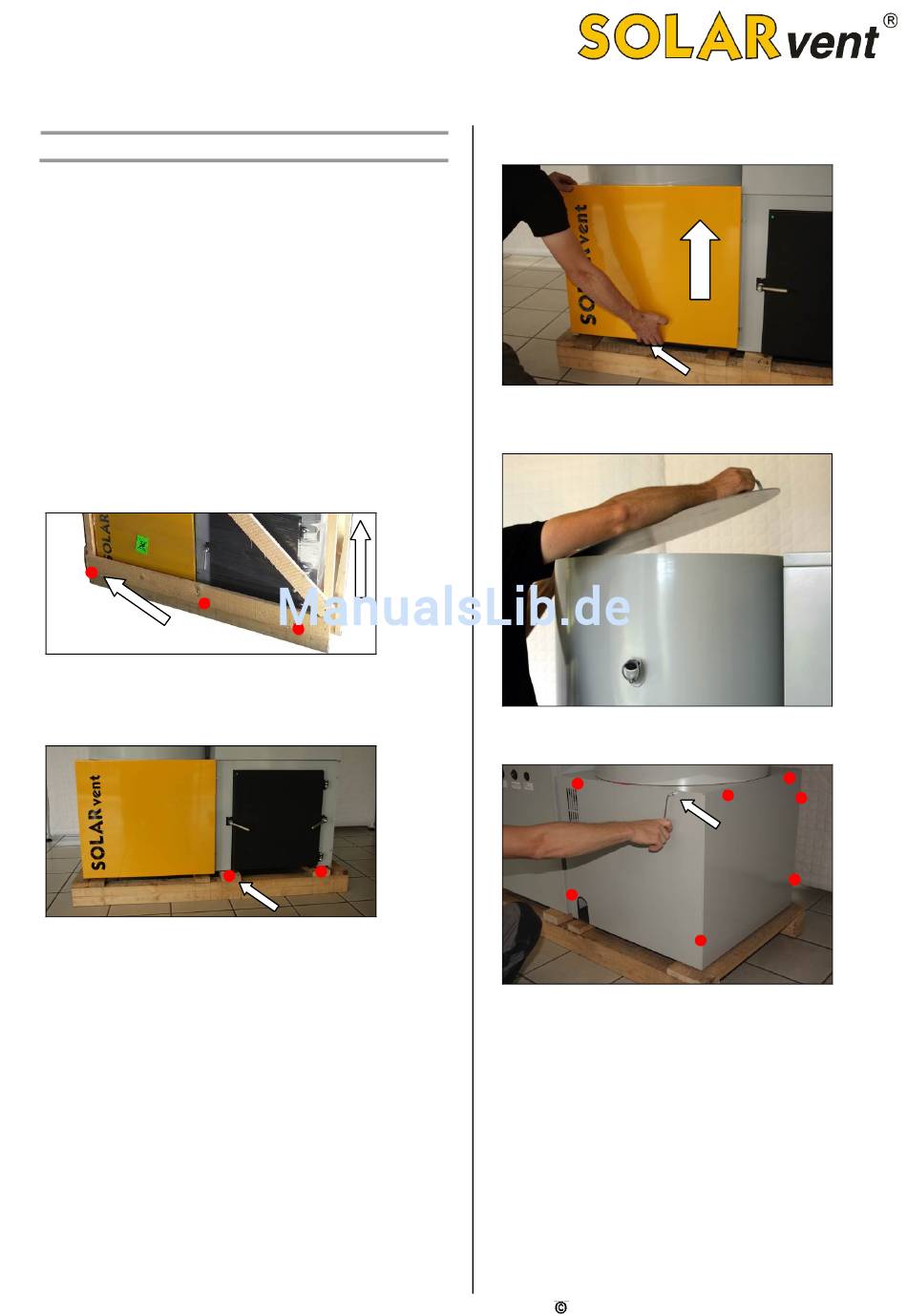

Abb. 4:
Entfernen Sie auf allen Seiten die Holzschrauben,
welche die Rahmenbretter mit der Palette verbinden und heben
Sie dann zu zweit den Holzrahmen nach oben ab.
Abb. 5:
Mit
einer
19-er
schrauben, welche sich unter der Holzpalette unter dem
Kesselkörper befinden, entfernen.
Montageanleitung: iQ 3.0 - Version 1.2 – 18.06.2015
Ratsche
die
vier
Befestigungs-
Demontage der Fördereinheit vom Kesselkörper:
Abb. 6:
Sicherungsschraube (unten) entfernen und Verkleidung
ca. 1 cm nach oben schieben und dann nach vorne abnehmen.
Abb. 7:
Deckel der Fördereinheit abheben.
Abb. 8:
Als nächstes die Rück-/ und Seitenverkleidung wie
dargestellt losschrauben und beide Bleche abnehmen.
SOLARvent Biomasse-Heizsysteme GmbH
7
