9.4 Rückseitenansicht (für iQ 3.0 - Pelletheizung 15, 20, 30 kW)

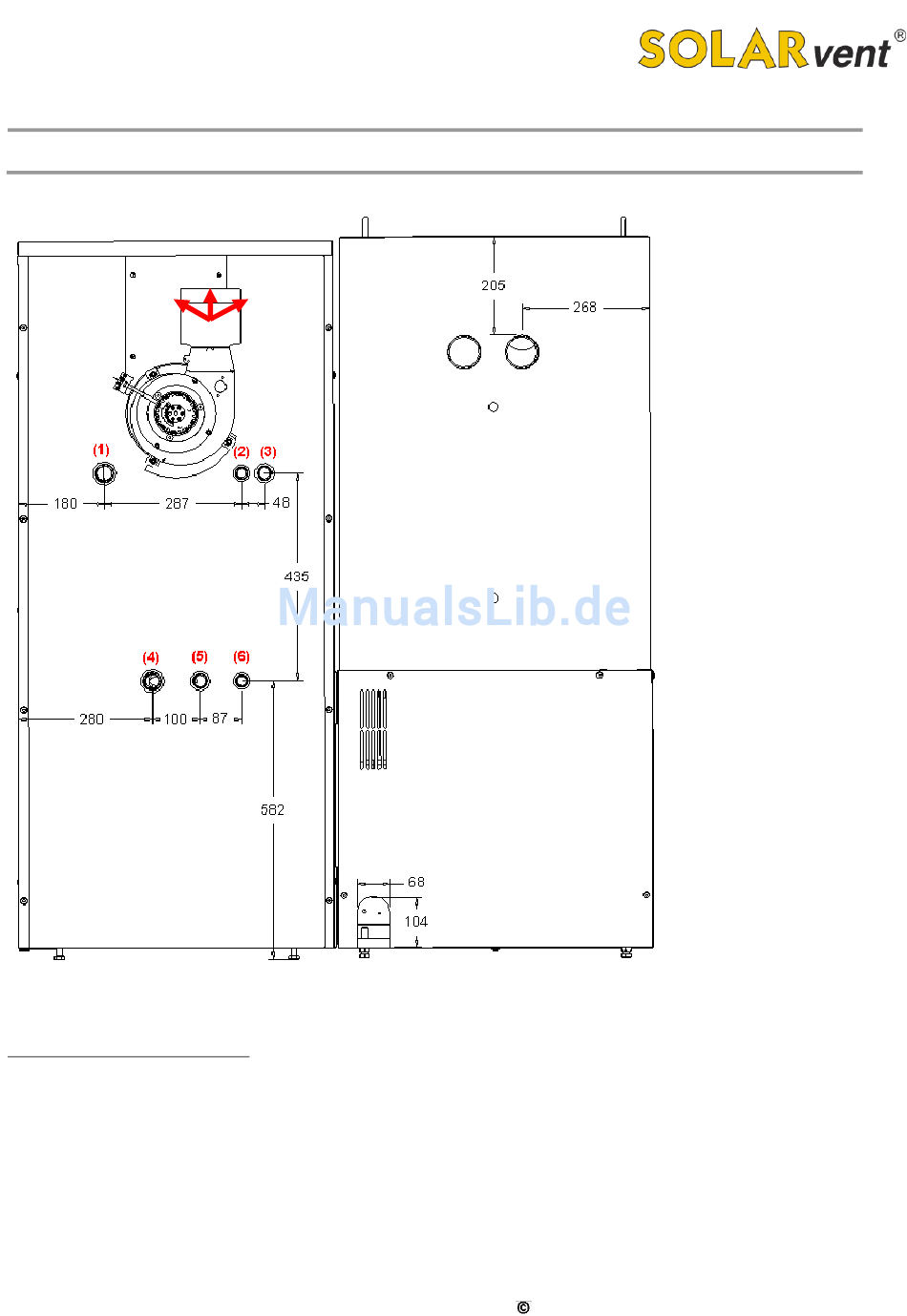

Abb. 72: Rückseitenansicht (links Kesselkörper, rechts Fördereinheit)
Hydraulischer Kesselanschluss:
(1) Kessel-Vorlauf – 1" IG
(2) Tauchhülse für Kesselfühler – ½" IG (im Lieferumfang der Pelletheizung)
(3) Anschluss Sicherheitsgruppe – ¾" IG (im Lieferumfang der Rücklaufanhebung enthalten)
(4) Kessel Rücklauf – 1" IG
(5) Kessel Entleerung / Befüllung – ¾" IG (KFE-Hahn im Lieferumfang der Rücklaufanhebung enthalten)
(6) Tauchhülse für Rücklauffühler – ½" IG (im Lieferumfang der Pelletheizung)
